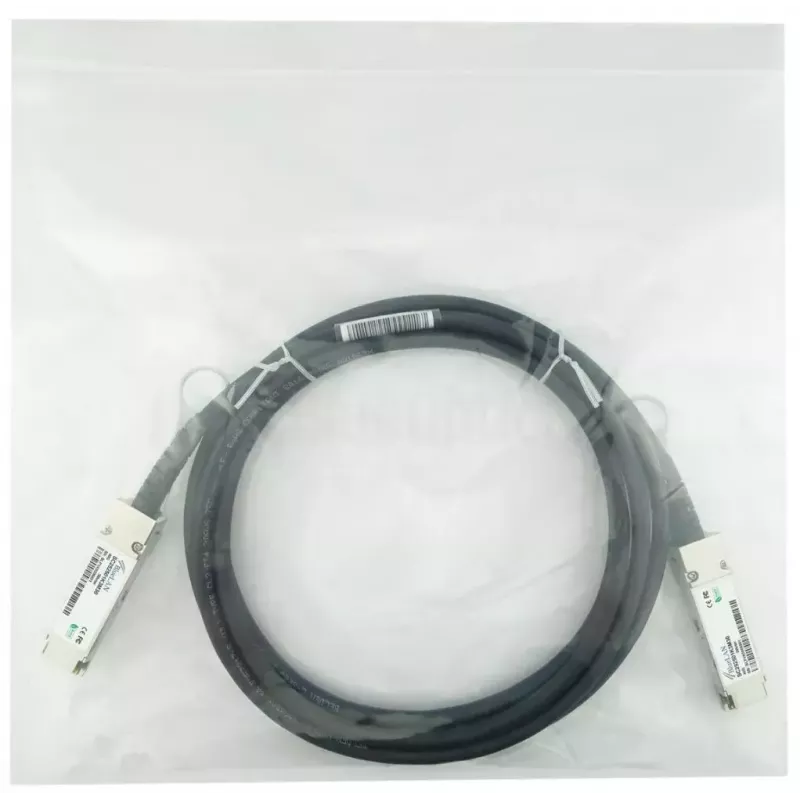

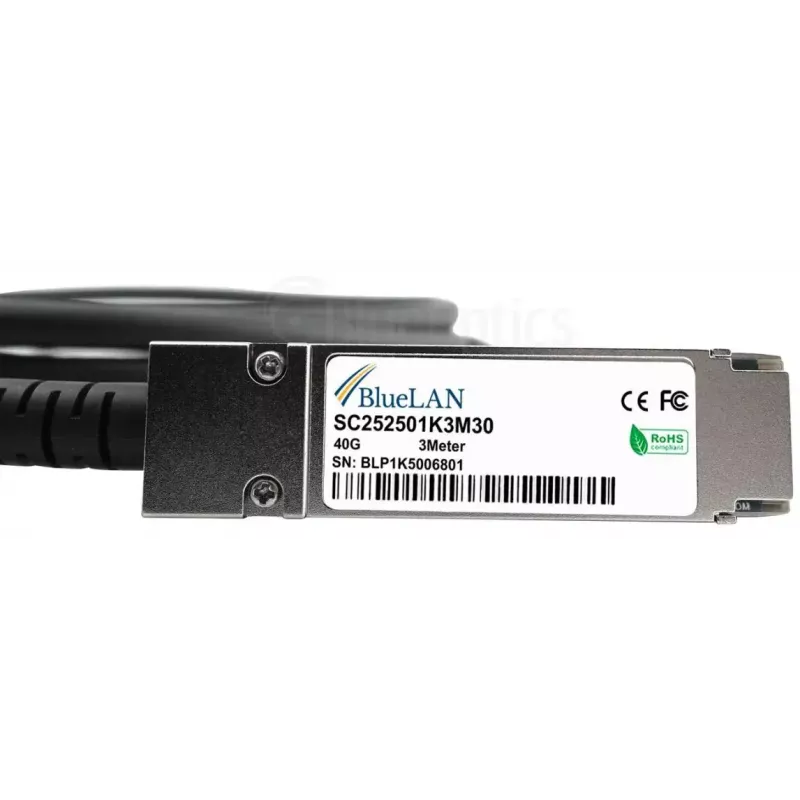

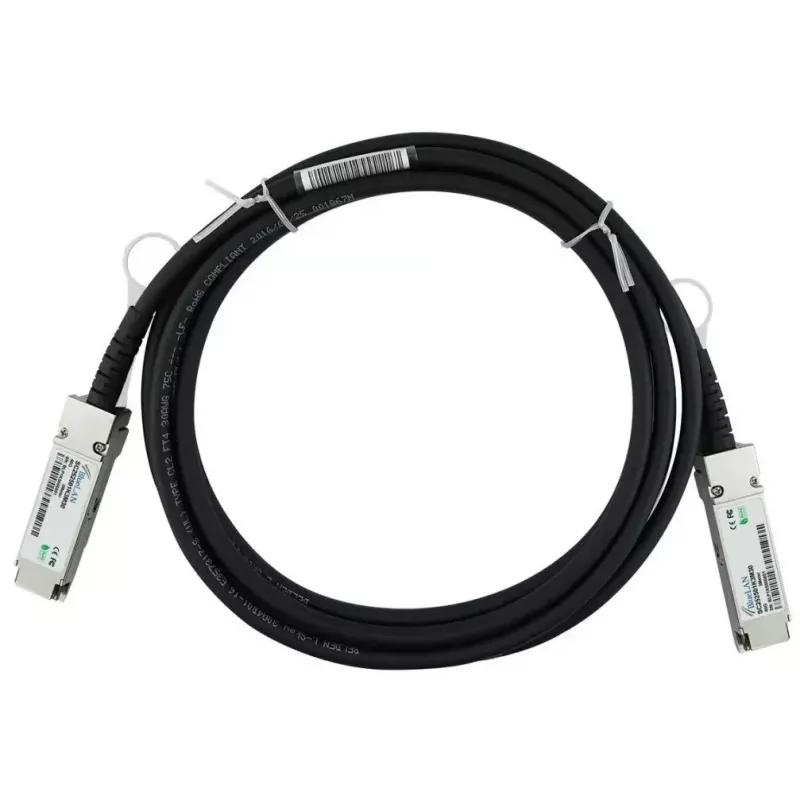

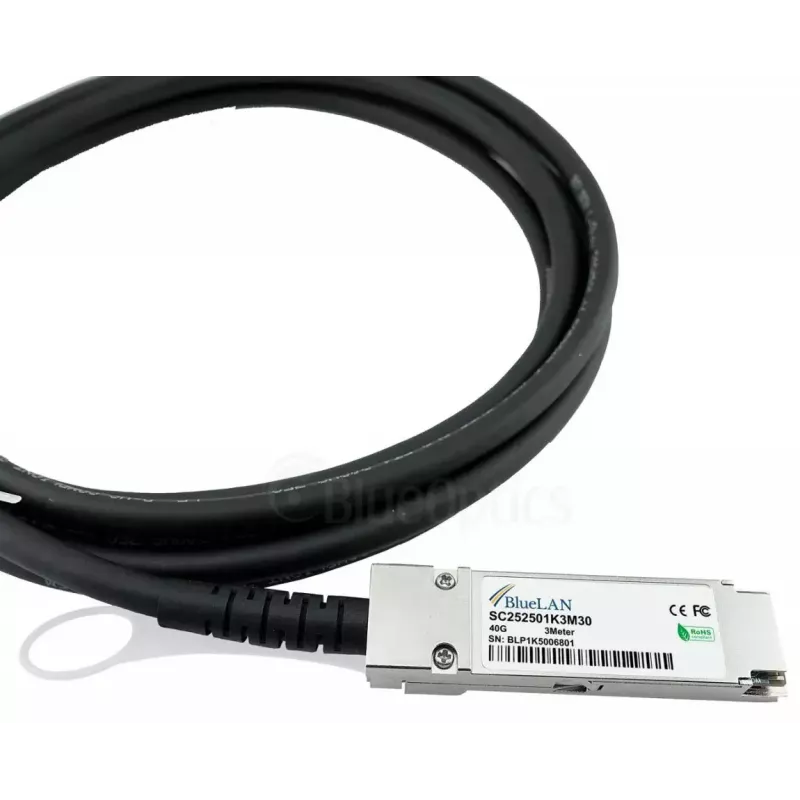

Kabel InfiniBand/światłowodowy BlueOptics AXLC763-10000S-BL 3 m QSFP męski/męski

Kabel BlueOptics AXLC763-10000S-BL to 3-metrowy kabel InfiniBand/światłowodowy ze złączami męskimi QSFP, zaprojektowany do łączy krótkiego zasięgu o wysokiej przepustowości. Ten kabel bezpośredniego przyłączenia (DAC) wykorzystuje pasywną konstrukcję miedzianą twinax, kompatybilną z interfejsami 40GBase-CR4 i QSFP, zapewniając proste połączenie między przełącznikami montowanymi w szafie rack, routerami i systemami pamięci masowej obsługującymi pasywne DAC QSFP.

Zalety

Ten 3-metrowy kabel męski/męski QSFP oferuje niskie opóźnienia i niski pobór mocy typowe dla pasywnych konstrukcji DAC twinax. Jest zgodny ze standardem MSA dla fizycznych interfejsów QSFP i został wyprodukowany przy użyciu wysokiej jakości komponentów, aby zapewnić niezawodną integralność sygnału na krótkich dystansach. Kabel obsługuje wiele protokołów, w tym Ethernet, FCoE, Fibre Channel i InfiniBand, z szybkością do 40 Gbit/s, i nadaje się do gęsto upakowanych środowisk rack, w których ważna jest efektywność kosztowa i długoterminowa dostępność.

Zastosowanie

• Połączenia krótkiego zasięgu między sąsiednimi szafami rack i wewnątrz obudów rack
• Łącza 40G QSFP dla przełączników, routerów i macierzy pamięci masowych
• Połączenia warstwy agregacyjnej i top-of-rack w centrach danych
• Połączenia InfiniBand i Fibre Channel o wysokiej przepustowości, tam gdzie obsługiwane są pasywne DAC

Kluczowe specyfikacje

• Długość: 3 metry
• Typ złącza: męskie QSFP do męskiego QSFP
• Obsługiwane szybkości transmisji danych: do 40 Gbit/s
• Medium fizyczne: pasywna miedź twinax (DAC)
• Grubość przewodu: 30 AWG
• Zgodność: format QSFP zgodny z MSA

Sposób użycia

Przed instalacją należy sprawdzić, czy oba urządzenia wyraźnie obsługują pasywne kable DAC QSFP-do-QSFP. Poprowadź kabel, unikając ciasnych zagięć i naprężeń mechanicznych; zachowaj minimalny promień gięcia określony przez producenta. Włóż każde złącze QSFP do odpowiedniego portu, aż zostanie pewnie osadzone, i upewnij się, że mechanizm zatrzaskowy jest zablokowany. Po podłączeniu sprawdź status łącza na obu urządzeniach i zweryfikuj wynegocjowaną szybkość i protokół. W celu odłączenia zwolnij zatrzask i wyciągnij prosto, aby uniknąć uszkodzenia złącza.

Zalecenia

Używaj tego pasywnego 3-metrowego DAC QSFP do połączeń wewnątrz szaf rack lub między sąsiednimi szafami, gdzie wymagane są krótkodystansowe, wysokoprzepustowe połączenia 40G. Unikaj stosowania pasywnych kabli twinax na dłuższych odcinkach lub w systemach wymagających aktywnej elektroniki kablowej; przed wdrożeniem sprawdź dokumentację urządzenia, aby potwierdzić kompatybilność z pasywnym DAC i ustawienia portów.
