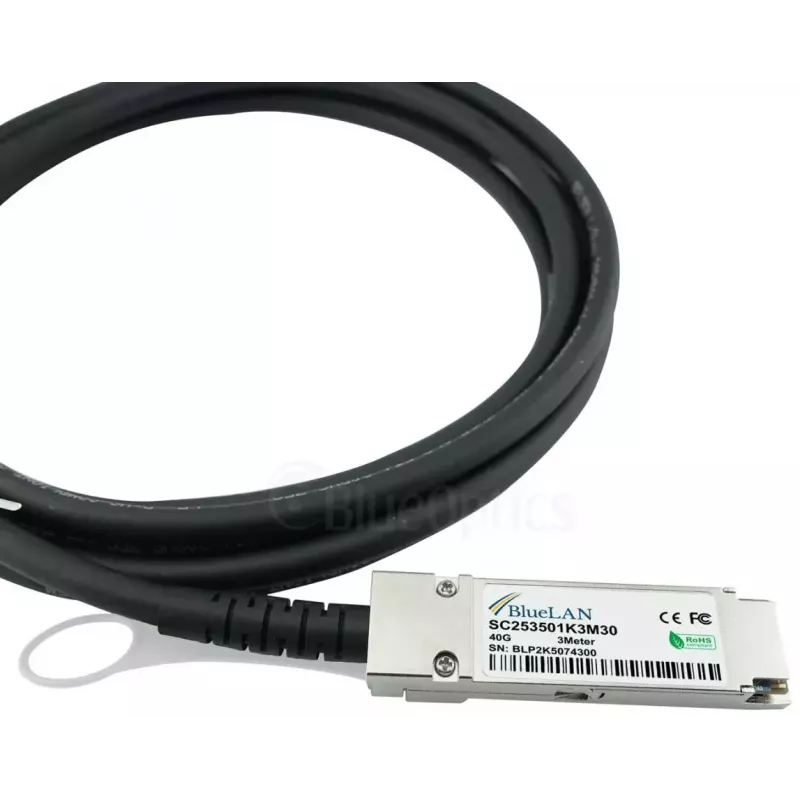

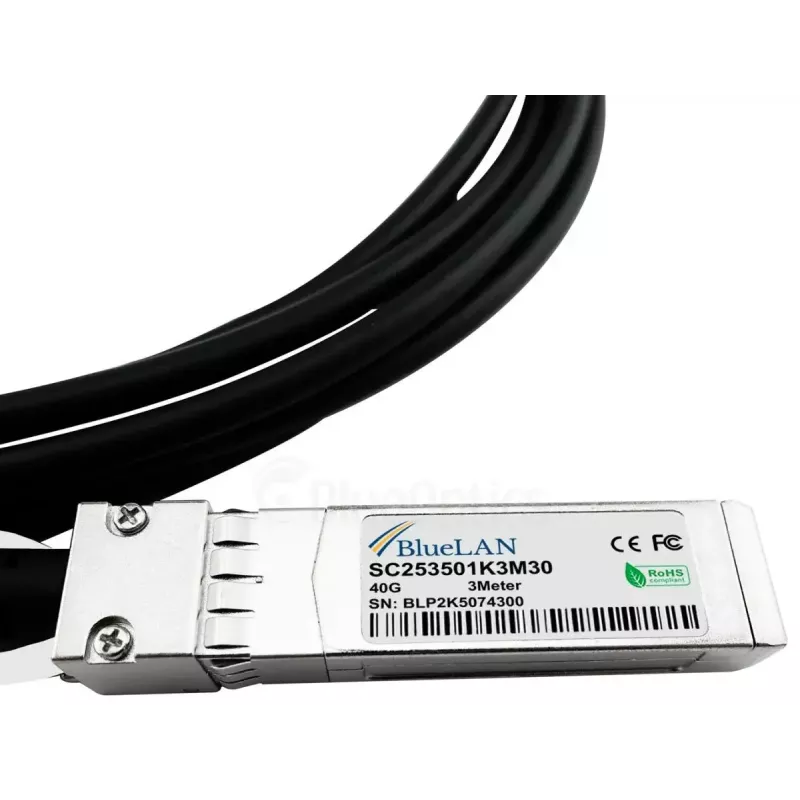

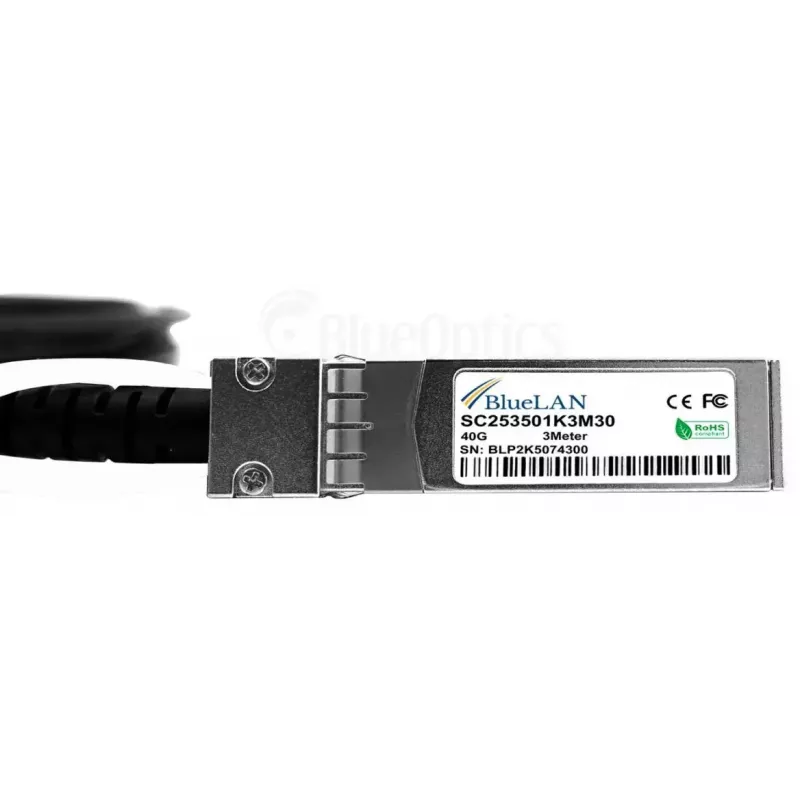

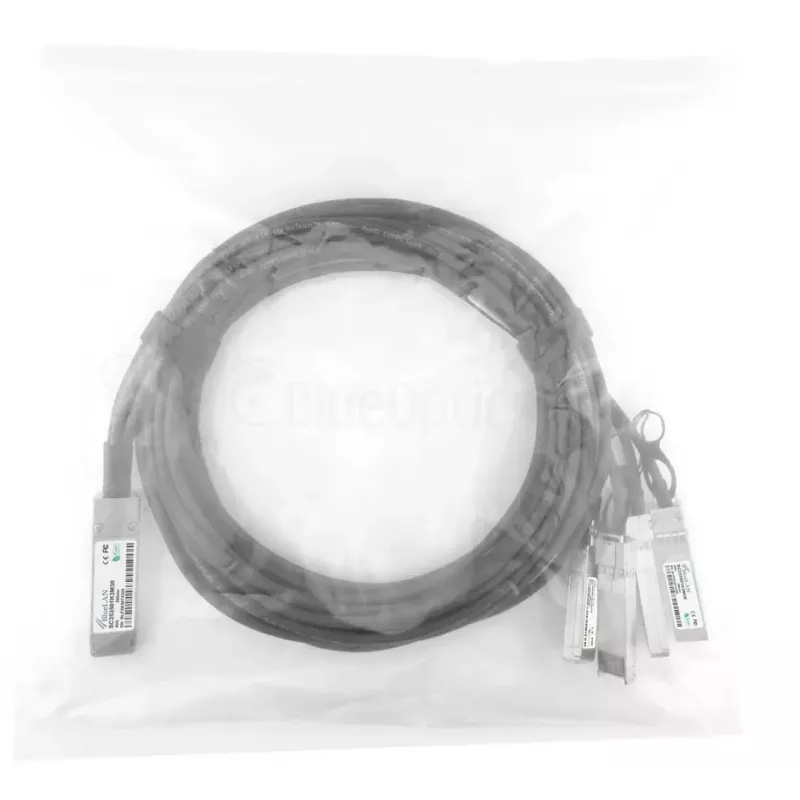

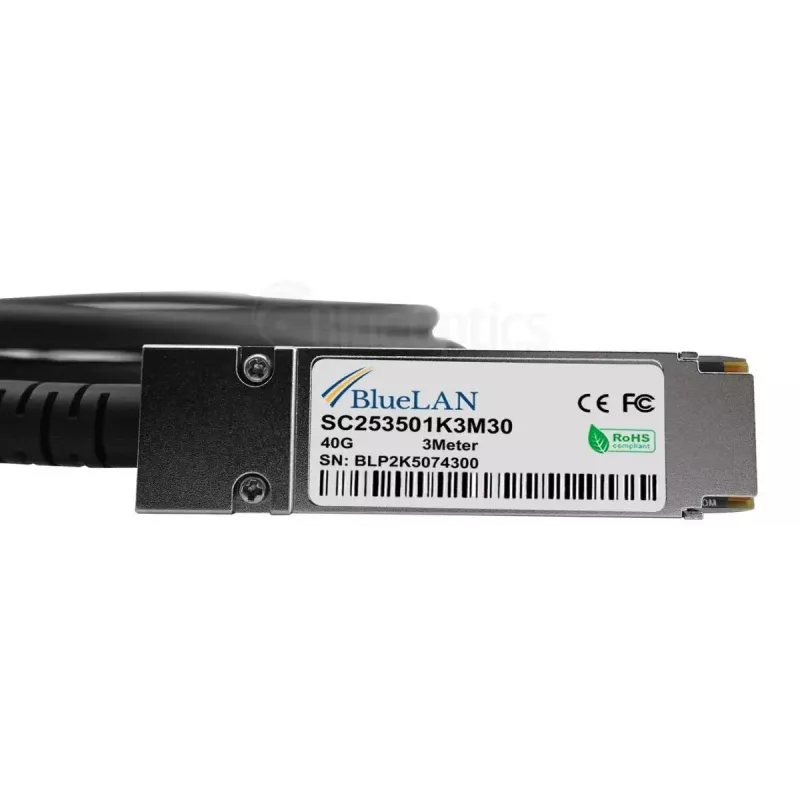

Kabel InfiniBand/światłowodowy BlueOptics CPAC-TR-40SPLIT-QSFP-3M-BL 3m QSFP 4xSFP+ Męski/Męski

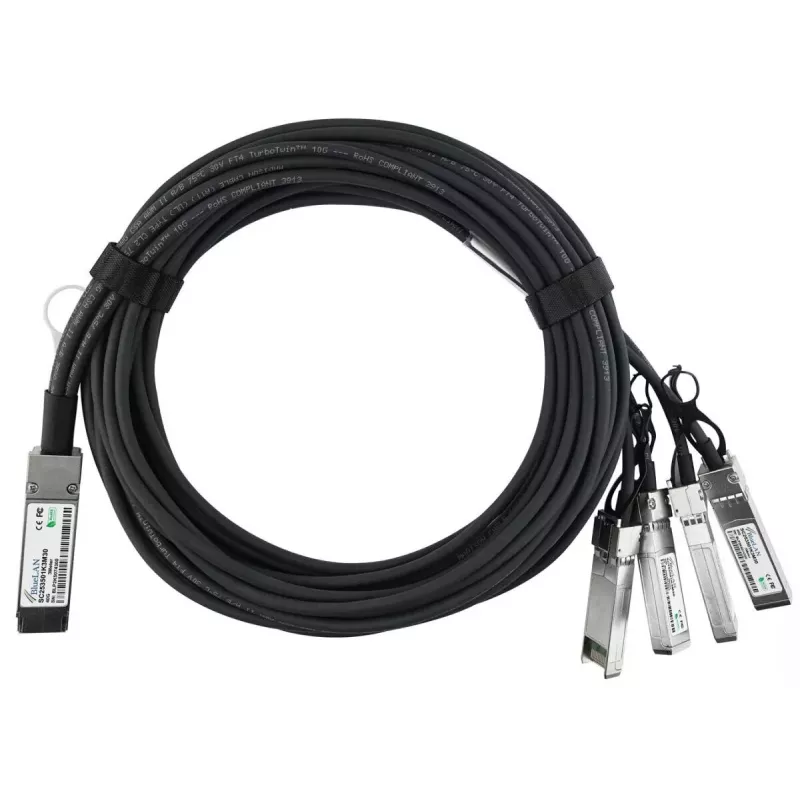

BlueOptics CPAC-TR-40SPLIT-QSFP-3M-BL to kabel bezpośredniego połączenia (DAC) QSFP do 4xSFP+ o długości 3 metrów, przeznaczony do szybkich połączeń na krótkie odległości w centrach danych i szafach sieciowych. Jako pasywne rozwiązanie miedziane twinax z końcówkami męskimi QSFP i czterema męskimi SFP+, obsługuje zagregowane łącza 40GBase-CR4 lub cztery niezależne kanały 10GBase-CR na dystansie 3 m. Kabel jest zgodny z wytycznymi MSA branży i przeznaczony do zastosowań, gdzie wymagane są niskie opóźnienia, niski pobór mocy i niezawodna transmisja sygnału elektrycznego między kompatybilnymi przełącznikami, routerami, systemami pamięci masowej i kartami interfejsu sieciowego.

Zalety

Ten kabel DAC QSFP do 4xSFP+ o długości 3 m zapewnia ekonomiczną i energooszczędną metodę ustanawiania połączeń o wysokiej przepustowości w obrębie szafy i między sąsiednimi szafami. Pasywna konstrukcja twinax eliminuje potrzebę stosowania aktywnych komponentów, zmniejszając zużycie energii i zwiększając niezawodność połączeń na krótkie odległości. Zgodność z formatami MSA zapewnia mechaniczną i elektryczną kompatybilność z szeroką gamą platform sprzętowych obsługujących konfiguracje rozdzielenia QSFP do SFP+.

Nadaje się do

• Szybkich połączeń serwer-przełącznik wewnątrz szaf
• Łączy między przełącznikami w sąsiednich szafach lub wdrożeniach Top-of-Rack (ToR)
• Konsolidacji czterech łączy 10G w pojedynczy port QSFP 40G
• Konfiguracji krótkodystansowych zgodnych z Fibre Channel, FCoE lub InfiniBand, gdzie obsługiwane są pasywne kable DAC

Kluczowe specyfikacje

• Długość: 3 metry
• Typ złącza: męskie QSFP na 4 × męskie SFP+
• Obsługa szybkości transmisji danych: do 40 Gb/s zagregowane lub 4 × 10 Gb/s kanały
• Typ kabla: pasywny miedziany twinax (przewody 30 AWG)
• Zgodność z formatem: interfejsy mechaniczne QSFP i SFP+ zgodne z MSA
• Typowe zastosowania: Ethernet, FCoE, Fibre Channel i InfiniBand (gdy sprzęt hosta obsługuje pasywne DAC)

Jak używać

Podłącz końcówkę QSFP do kompatybilnego portu QSFP 40G w przełączniku lub karcie sieciowej i wetknij cztery końcówki SFP+ do docelowych portów SFP+ w urządzeniu odbiorczym, lub użyj odwrotnej orientacji, jeśli wymaga tego sprzęt. Upewnij się, że oba urządzenia obsługują pasywną pracę w trybie podziału QSFP na 4×SFP+ oraz zamierzony protokół (np. 40GBase-CR4 lub 4×10GBase-CR). Unikaj ostrych zagięć i zabezpiecz prowadzenie kabli wewnątrz szaf, aby zapobiec naprężeniom złączy. Jeśli urządzenie wymaga rozdzielenia portu 40G w ustawieniach oprogramowania lub BIOS, skonfiguruj port zgodnie z instrukcjami dostawcy przed włączeniem ruchu.

Zalecenia

Używaj tego pasywnego kabla DAC do połączeń na krótkie odległości w obrębie szaf lub między sąsiednimi szafami, gdzie pasywny twinax jest obsługiwany przez sprzęt. Sprawdź kompatybilność dostawcy z kablami rozdzielającymi QSFP-do-SFP+ i w razie potrzeby potwierdź ustawienia oprogramowania układowego lub trybu portu. W przypadku dłuższych odległości lub gdy wymagana jest izolacja elektryczna, rozważ zamiast tego transceivery optyczne i kable światłowodowe.
