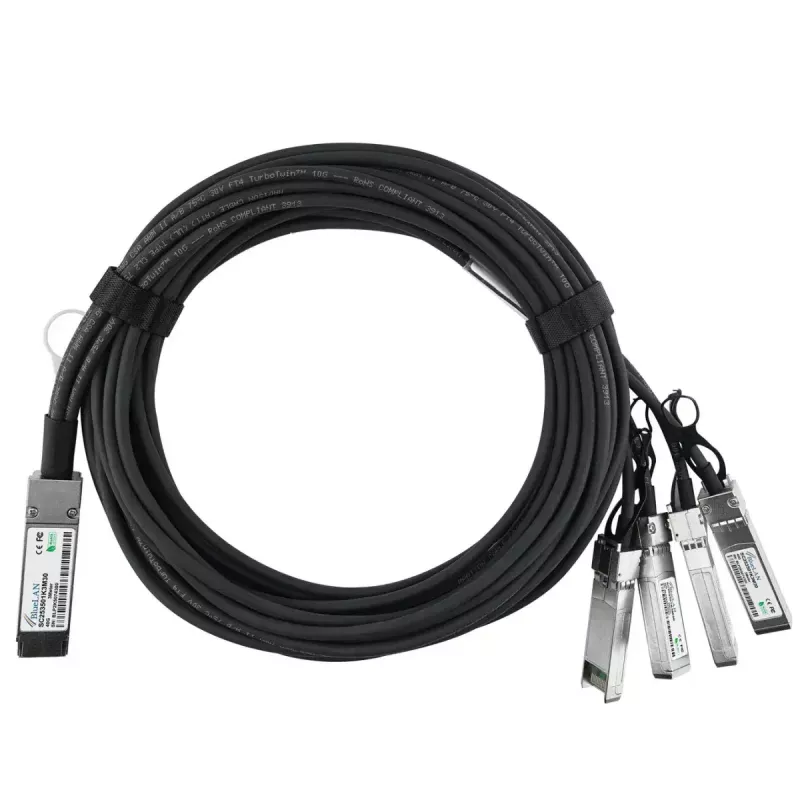

Kabel InfiniBand/światłowodowy BlueOptics CPAC-TR-40SPLIT-QSFP-5M-BL 5m QSFP do 4xSFP+ Męski/Męski

BlueOptics CPAC-TR-40SPLIT-QSFP-5M-BL to kabel bezpośredniego podłączenia InfiniBand / światłowodowy o długości 5 m z wtykiem QSFP na jednym końcu i czterema wtykami SFP+ na drugim, w konfiguracji męski-do-męskiego. Zaprojektowany do łączy krótkiego zasięgu o dużej prędkości w szafach i między sąsiednimi szafami, ten zgodny z MSA kabel bezpośredniego podłączenia obsługuje profile transmisji elektrycznej 40GBase-CR4 i 4x10GBase-CR. Kabel jest przeznaczony do środowisk, w których skonsolidowana łączność 40 Gb/s musi być rozdzielana na cztery kanały 10 Gb/s dla przełączników, routerów, systemów pamięci masowej i innych urządzeń sieciowych akceptujących połączenia rozgałęźne QSFP-do-4xSFP+.

Zalety

Ten kabel QSFP-do-4xSFP+ o długości 5 m zapewnia kompaktowe, pasywne rozwiązanie twinax dla szybkich łączy na krótkie odległości o niskiej latencji i niskim zużyciu energii. Zgodność z MSA oraz zastosowanie standardowych formatów złączy zapewniają szeroką kompatybilność sprzętową z systemami obsługującymi odpowiednie profile 40GBase-CR4 / 4x10GBase-CR. Rozgałęzienie QSFP na cztery SFP+ umożliwia elastyczną agregację portów lub ścieżki migracji bez dodatkowych transceiverów, a pasywna konstrukcja redukuje punkty awarii i upraszcza instalację w środowiskach o dużej gęstości upakowania w szafach rack.

Nadaje się do

• Łączenia przełączników i sprzętu top-of-rack w tej samej lub sąsiednich szafach
• Rozbijania łącza QSFP 40 Gb/s na cztery porty SFP+ 10 Gb/s dla serwerów lub pamięci masowych
• Połączeń krótkiego zasięgu w centrach danych używających protokołów InfiniBand, Ethernet, FCoE lub Fibre Channel, gdzie obsługiwane są pasywne kable DAC
• Szybkich, niskolatencyjnych połączeń międzysystemowych w wysoko zagęszczonych wdrożeniach sieciowych

Kluczowe specyfikacje

• Typ kabla: pasywny bezpośredniego podłączenia (twinax) z rozgałęzieniem QSFP do 4×SFP+
• Długość: 5 metrów
• Obsługiwane profile łącza: 40GBase-CR4 i 4×10GBase-CR (sygnalizacja elektryczna DAC)
• Przekrój przewodu: 26 AWG (typowy dla tego typu kabla)
• Konfiguracja złączy: męskie złącze QSFP do czterech męskich złączy SFP+
• Typowe zastosowania: połączenia krótkodystansowe InfiniBand, Ethernet, FCoE i Fibre Channel

Jak używać

Potwierdź, że oba punkty końcowe obsługują pasywne kable DAC QSFP-do-4xSFP+ oraz zamierzone profile elektryczne 40G/10G. Jeśli wymagane, wyłącz zasilanie lub postępuj zgodnie z procedurami hot-plug zalecanymi przez dostawcę sprzętu przed włożeniem. Włóż wtyk QSFP do portu QSFP 40G i umieść każdą wtyczkę SFP+ w odpowiednim porcie SFP+ 10G, upewniając się o prawidłowym zatrzaśnięciu. Zweryfikuj negocjację łącza i prędkość na podłączonych urządzeniach i monitoruj oczekiwane zachowanie agregacji lub rozdzielania kanałów zgodnie z dokumentacją urządzenia hosta.

Zalecenia

Używaj tego kabla do połączeń na krótkie odległości wewnątrz szaf rackowych lub między sąsiednimi szafami, gdzie obsługiwane są pasywne kable DAC. Unikaj prowadzenia kabla na duże odległości, zginania poza minimalny promień gięcia zalecany przez producenta lub narażania złączy na kurz i naprężenia mechaniczne. W środowiskach wymagających aktywnego kondycjonowania sygnału lub dla tras dłuższych niż 5 m, wybierz odpowiednie aktywne rozwiązanie DAC lub transceiver optyczny.
