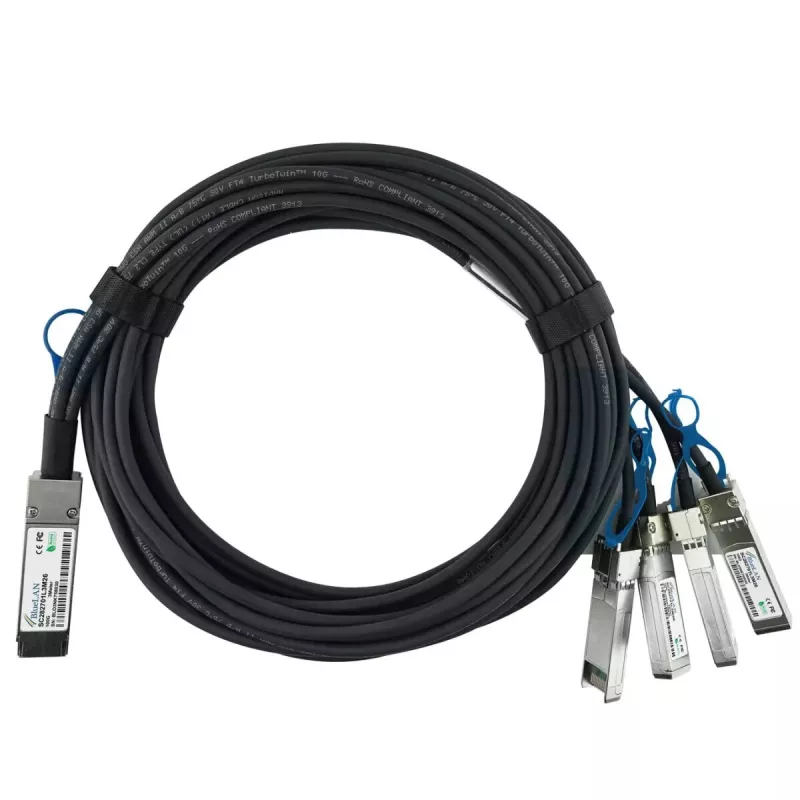

Kabel InfiniBand/światłowodowy BlueOptics JNP-100G-4X25G-1M-BL 1m QSFP28 4xSFP28

BlueOptics JNP-100G-4X25G-1M-BL to kabel bezpośredni (DAC) QSFP28 na 4xSFP28 o długości 1 metra, przeznaczony do połączeń krótkodystansowych, wysokoprzepustowych w obrębie szafy rack i między sąsiednimi szafami. Ten pasywny zespół miedziany twinax jest zgodny z wytycznymi MSA i obsługuje transmisję elektryczną 100GBase-CR4 / 4x25GBASE-CR na dystansie jednego metra z przewodami 26 AWG. Nadaje się do stosowania z przełącznikami, routerami, macierzami pamięci masowej i innym sprzętem sieciowym akceptującym kable DAC QSFP28-4xSFP28 i jest przeznaczony do zastosowań Ethernet, Fibre Channel, FCoE i InfiniBand do 100 Gb/s na łącze.

Zalety

Kabel zapewnia połączenie o niskich opóźnieniach i małym poborze mocy, pracując w trybie pasywnym (bez aktywnej elektroniki) i z minimalną tłumiennością wtrąceniową dla krótkich łączy. Konstrukcja wykorzystuje wysokiej jakości komponenty i standardowe w branży złącza, aby osiągnąć niezawodną integralność sygnału i długą żywotność. Jego długość 1 m i rozgałęzienie QSFP28-4xSFP28 ułatwiają łączenie portów 100G z wieloma portami 25G bez dodatkowych transceiverów, co zmniejsza koszty i złożoność w gęstych wdrożeniach rackowych.

Zastosowanie

• Połączenia między przełącznikami w górnej części szafy (top-of-rack) i między sąsiednimi szafami w centrach danych
• Łączenie portów QSFP28 100G z portami 4x25G SFP28 dla przełączników i routerów
• Łącza wysokoprzepustowe na krótkie odległości dla systemów pamięci masowej i węzłów obliczeniowych
• Środowiska korzystające z protokołów Ethernet, FCoE, Fibre Channel lub InfiniBand

Kluczowe specyfikacje

• Typ kabla: pasywny miedziany twinax (kabel bezpośredni)
• Złącza: rozgałęzienie QSFP28 na 4×SFP28
• Długość: 1 metr
• Obsługiwana szybkość transmisji danych: do 100 Gb/s (4 pasma 25G)
• Przekrój przewodnika: 26 AWG
• Standardy: zgodny z MSA interfejs elektryczny QSFP28 / SFP28 dla 100GBase-CR4 / 4x25GBASE-CR

Jak używać

Włóż końcówkę BlueOptics QSFP28 do portu 100G QSFP28, a cztery końcówki SFP28 podłącz do odpowiednich portów 25G SFP28 w urządzeniu docelowym. Upewnij się, że oba urządzenia obsługują pasywne kable DAC i zamierzony protokół elektryczny 100GBase-CR4 / 4x25GBASE-CR. Poprowadź kabel, unikając ostrych zgięć i naprężeń mechanicznych; zachowaj zalecany promień zgięcia dla zespołów twinax. Po fizycznym podłączeniu sprawdź status łącza i wynegocjowane szybkości w interfejsie zarządzania sprzętem sieciowym i w razie potrzeby dostosuj konfigurację portów.

Zalecenia

Używaj tego pasywnego DAC do bezpośrednich połączeń krótkodystansowych w obrębie szaf rack lub między sąsiednimi szafami. Potwierdź kompatybilność sprzętu z pasywnymi zespołami QSFP28-4×SFP28 w dokumentacji dostawcy i nie przekraczaj zalecanej trasy 1 m, aby zapewnić optymalną integralność sygnału.
