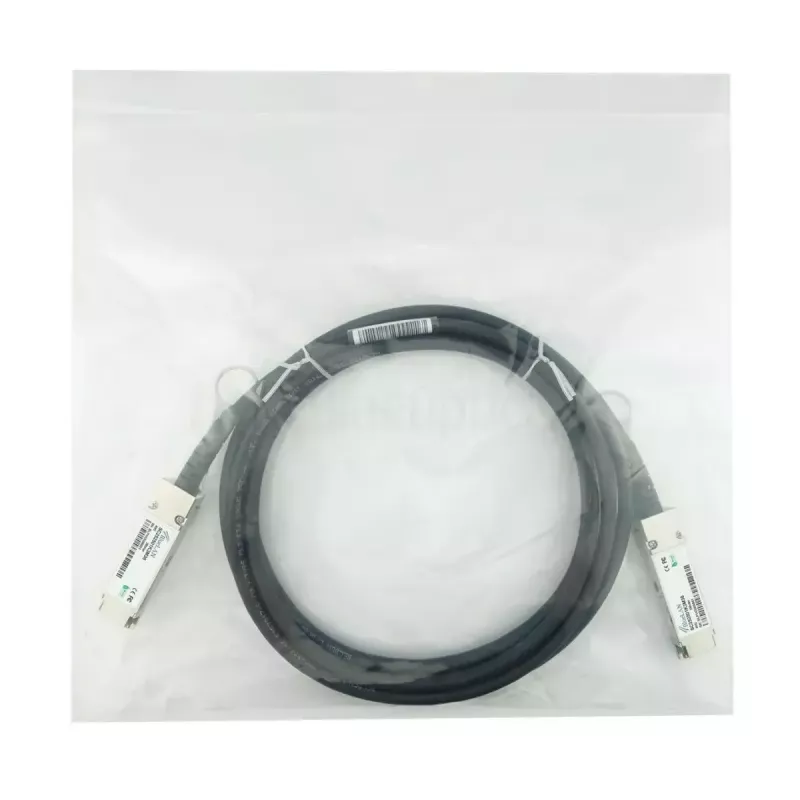

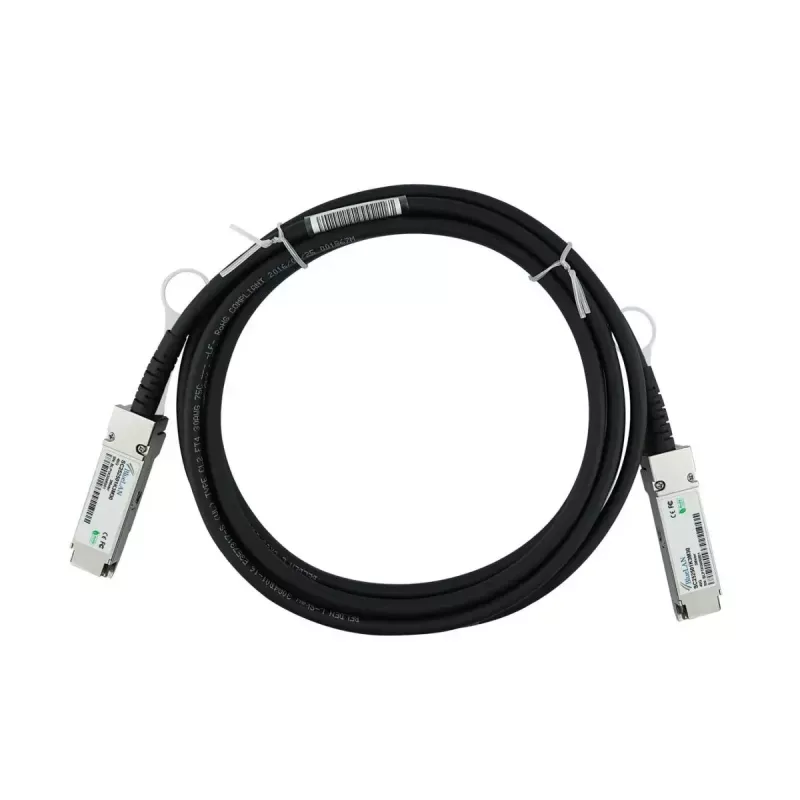

Kabel InfiniBand/światłowodowy BlueOptics OS6865-CBL-100-BL 1 m QSFP Męski/Męski

BlueOptics OS6865-CBL-100-BL to kabel bezpośredniego podłączenia InfiniBand/światłowodowy o długości 1 m ze złączami QSFP Męski na QSFP Męski, zaprojektowany do łączy krótkiego zasięgu o wysokiej prędkości w szafach i między sąsiednimi szafami. Obsługuje szybkość transmisji danych 40G i nadaje się do zastosowań Ethernet, FCoE, Fibre Channel i InfiniBand, gdzie wymagane jest połączenie pasywnym kablem twinax 40GBase-CR4. Kabel jest produkowany zgodnie ze specyfikacjami mechanicznymi i elektrycznymi zgodnymi z MSA i jest kompatybilny z głównymi platformami sprzętowymi akceptującymi rozwiązania miedziane twinax z bezpośrednim podłączeniem QSFP-do-QSFP.

Zalety

Kabel zapewnia pasywną łączność o niskim opóźnieniu i niskim poborze mocy dla łączy krótkodystansowych, z typowym zużyciem energii około 0,1 W i uproszczoną instalacją w porównaniu z aktywnymi transceiverami. Konstrukcja wykorzystuje wysokiej jakości komponenty i standardowe złącza, aby zapewnić niezawodną integralność sygnału dla łączy 40G na długości 1 m. Pasywna konstrukcja twinax zmniejsza liczbę punktów awarii i obniża całkowity koszt posiadania dla połączeń top-of-rack i między sąsiednimi szafami w centrach danych.

Zastosowanie

• Połączenia 40G top-of-rack i między sąsiednimi szafami w centrach danych
• Szybkie przełączniki, routery i połączenia systemów pamięci masowej obsługujące QSFP 40GBase-CR4
• Połączenia krótkiego zasięgu Ethernet, FCoE, Fibre Channel i InfiniBand do 40G

Kluczowe specyfikacje

• Długość: 1 metr
• Typ złącza: QSFP Męski na QSFP Męski (QSFP-do-QSFP)
• Obsługiwana szybkość transmisji danych: do 40 Gbit/s
• Typ kabla: pasywny miedziany twinax (styl 40GBase-CR4)
• Przekrój przewodu: 30 AWG
• Parametry mechaniczne i elektryczne zgodne z MSA
• Typowe zużycie energii: ~0,1 W (łącze pasywne)

Sposób użycia

Podłącz kabel, wkładając każde złącze QSFP do odpowiedniego portu QSFP w urządzeniach sieciowych, aż złącze się zatrzaśnie. Stosuj do łączy krótkiego zasięgu (1 m) między kompatybilnymi portami QSFP w przełącznikach, routerach lub urządzeniach pamięci masowej obsługujących pasywne połączenia QSFP twinax. Przed wdrożeniem sprawdź, czy sprzęt hosta i oprogramowanie układowe obsługują pasywne kable DAC i zamierzony protokół 40G (Ethernet, FCoE, Fibre Channel lub InfiniBand). Unikaj nadmiernego zginania w pobliżu złącza i upewnij się, że porty są wyłączone lub ruch jest wstrzymany, jeśli procedury operacyjne tego wymagają podczas wkładania lub wyjmowania.

Zalecenia

Dla niezawodności prowadź kabel tylko z łagodnymi zgięciami, trzymaj go z dala od źródeł naprężeń mechanicznych i unikaj ciasnych wiązek kablowych, które mogłyby odkształcić zespół twinax. Potwierdź kompatybilność ze sprzętem/oprogramowaniem układowym dostawcy urządzenia i rozważ zamówienie próbki testowej w celu walidacji w Twoim środowisku przed wdrożeniem na dużą skalę.
