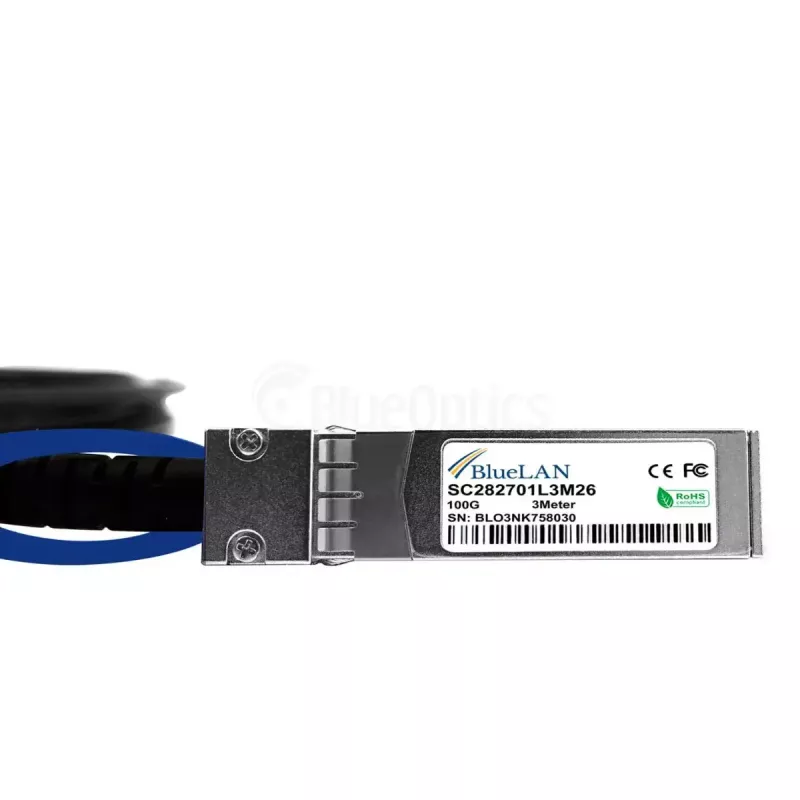

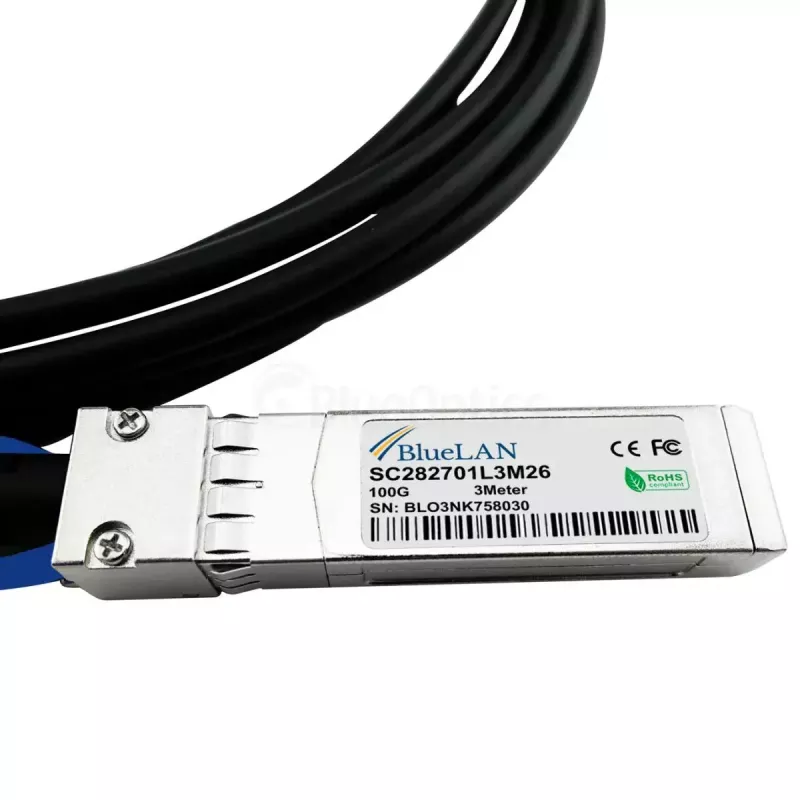

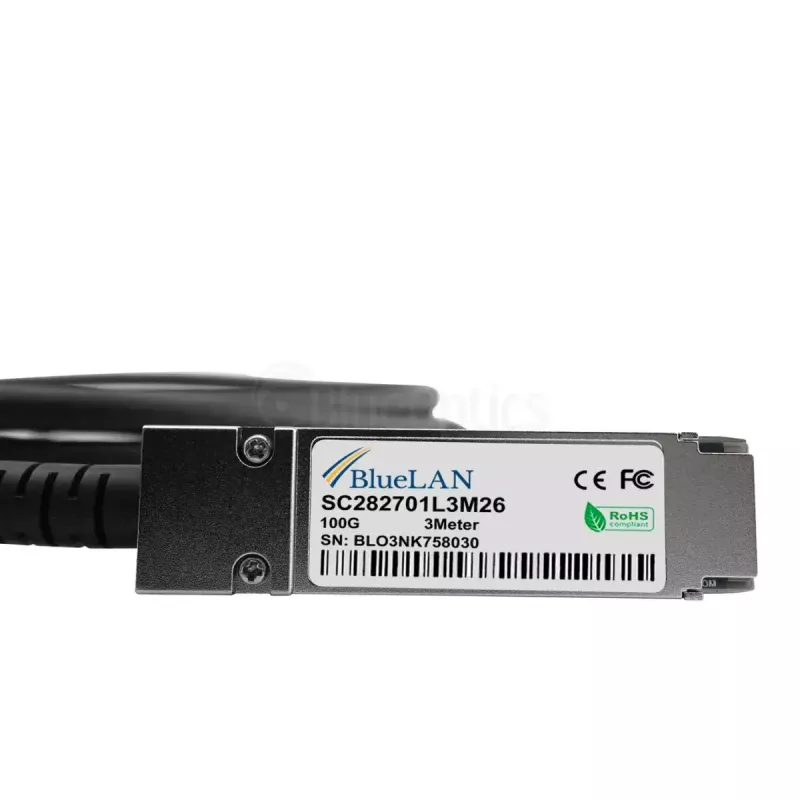

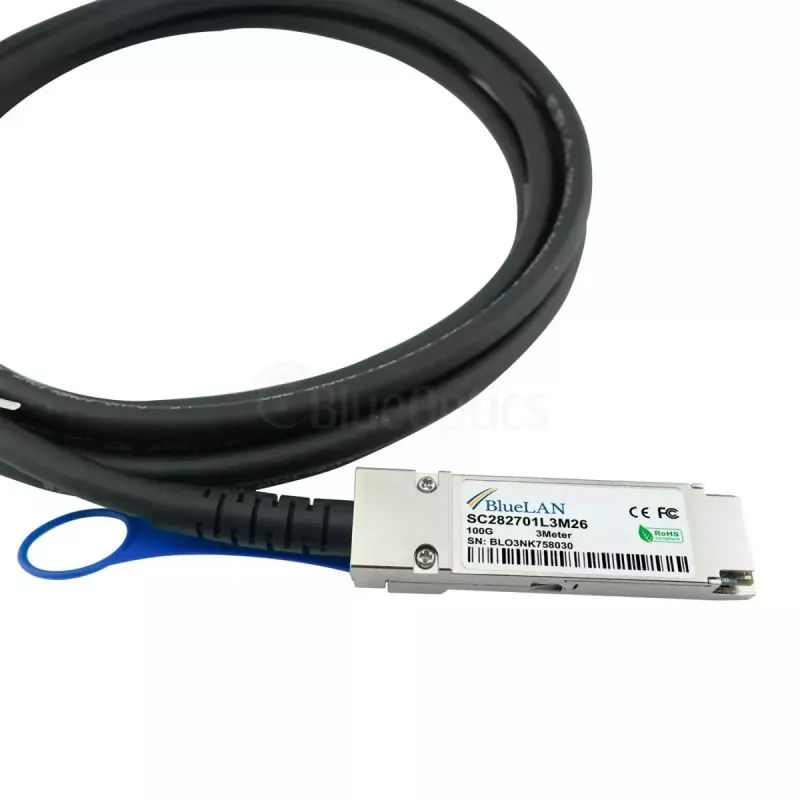

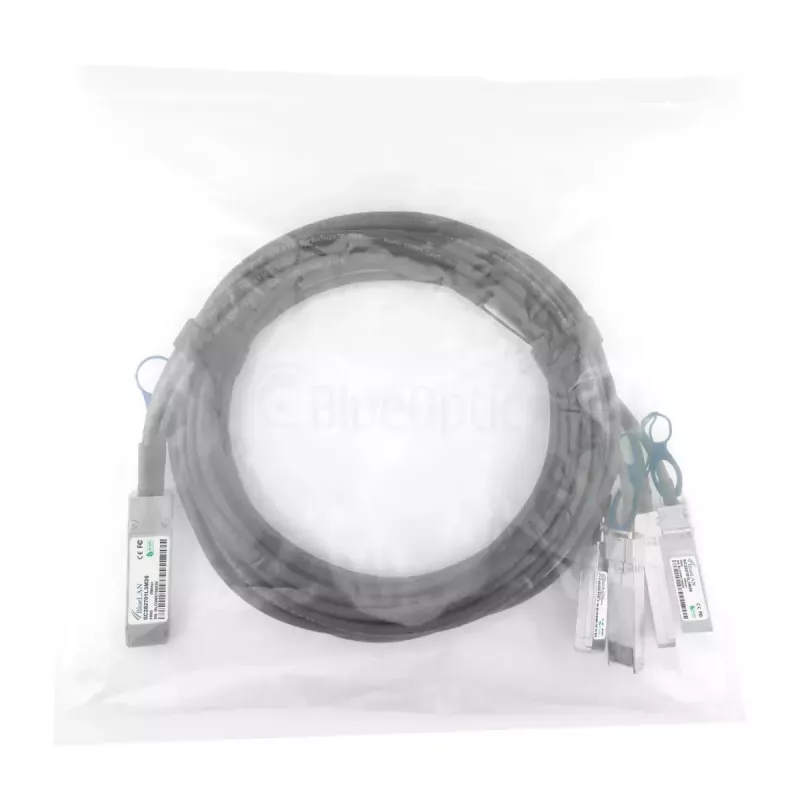

Kabel InfiniBand/światłowodowy BlueOptics Q28-4S28-DAC-1M-PS-BL 1m QSFP28 4xSFP28

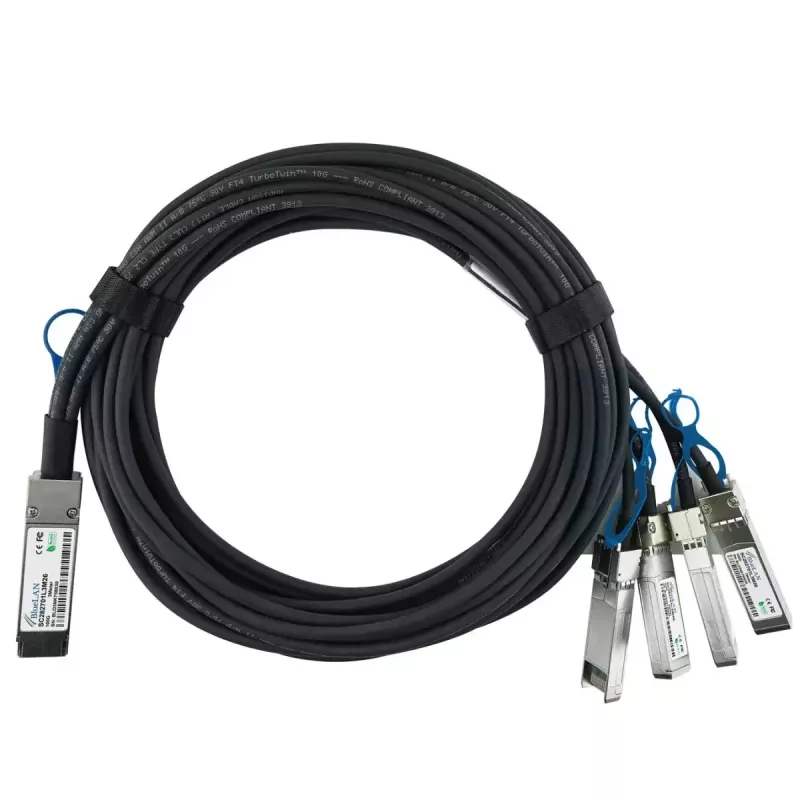

BlueOptics Q28-4S28-DAC-1M-PS-BL to 1-metrowy kabel połączeniowy bezpośredni (DAC) ze złączem QSFP28 na jednym końcu i czterema złączami SFP28 na drugim. Zaprojektowany do krótkodystansowych szybkich połączeń w szafach i między sąsiednimi szafami, ten pasywny kabel miedziany twinax 100GBase-CR4 / 4x25GBASE-CR jest zgodny z wytycznymi MSA i obsługuje aplikacje Ethernet, FCoE, Fibre Channel oraz InfiniBand z prędkością do 100 Gbit/s na dystansie 1 m. Kabel jest wykonany z przewodu 26 AWG i przeznaczony do użytku z platformami sprzętowymi obsługującymi rozgałęzienie QSFP28 na 4×SFP28.

Zalety

Kabel zapewnia pasywne połączenie o niskich opóźnieniach i niskim poborze mocy w środowiskach centrów danych o dużej gęstości, oferując ekonomiczną alternatywę dla modułów aktywnych przy połączeniach na krótkie odległości. Zbudowany zgodnie ze standardem kompatybilności MSA, nadaje się do systemów wielu dostawców i jest produkowany z komponentów klasy przemysłowej, aby osiągnąć stabilną wydajność i wydłużoną żywotność. Jego konstrukcja z rozgałęzieniem QSFP28 na 4×SFP28 umożliwia elastyczną łączność między portami 100G a portami 4×25G bez dodatkowych transceiverów.

Zastosowanie

• Podłączanie portów QSFP28 do czterech portów SFP28 w instalacjach w szafie i między sąsiednimi szafami
• Krótkodystansowe łącza 100G/4×25G w przełącznikach, routerach i systemach pamięci masowej
• Aplikacje Ethernet, FCoE, Fibre Channel i InfiniBand z prędkością do 100 Gbit/s
• Okablowanie top-of-rack i spine-leaf w centrach danych o dużej gęstości

Kluczowe specyfikacje

• Długość: 1 metr
• Typy złączy: QSFP28 (jeden koniec) na 4×SFP28 (drugi koniec)
• Obsługiwane prędkości transmisji danych: do 100 Gbit/s (100GBase-CR4 / 4×25GBASE-CR)
• Typ kabla: pasywny miedziany twinax (DAC)
• Przekrój przewodu: 26 AWG
• Zgodność: kompatybilność elektryczna/mechaniczna z MSA dla rozgałęzienia DAC QSFP28

Jak używać

Włóż złącze QSFP28 do kompatybilnego portu QSFP28 i podłącz każde złącze SFP28 do odpowiednich portów SFP28 obsługujących 25G. Upewnij się, że podłączone urządzenia obsługują pasywne kable DAC i konkretną konfigurację rozgałęzienia (QSFP28 na 4×SFP28). Sam kabel pasywny nie wymaga zewnętrznego zasilania ani konfiguracji; przed wdrożeniem należy zweryfikować ustawienia po stronie urządzenia, takie jak prędkość łącza, mapowanie torów i kompatybilność oprogramowania układowego, zgodnie z instrukcjami producenta sprzętu.

Zalecenia

Aby zapewnić niezawodne działanie, używaj tego 1 m pasywnego kabla DAC wyłącznie do krótkich połączeń miedzianych wewnątrz szaf lub między sąsiednimi szafami. Sprawdź kompatybilność producenta z rozgałęzieniem QSFP28 na SFP28 zarówno w przełączniku, jak i urządzeniu docelowym, a w przypadku wdrożeń w środowiskach wielu dostawców potwierdź wersje oprogramowania układowego lub sterowników. Unikaj ostrych zagięć i naprężeń mechanicznych złączy; postępuj zgodnie ze standardowymi procedurami zarządzania okablowaniem w centrum danych i ochroną ESD.
