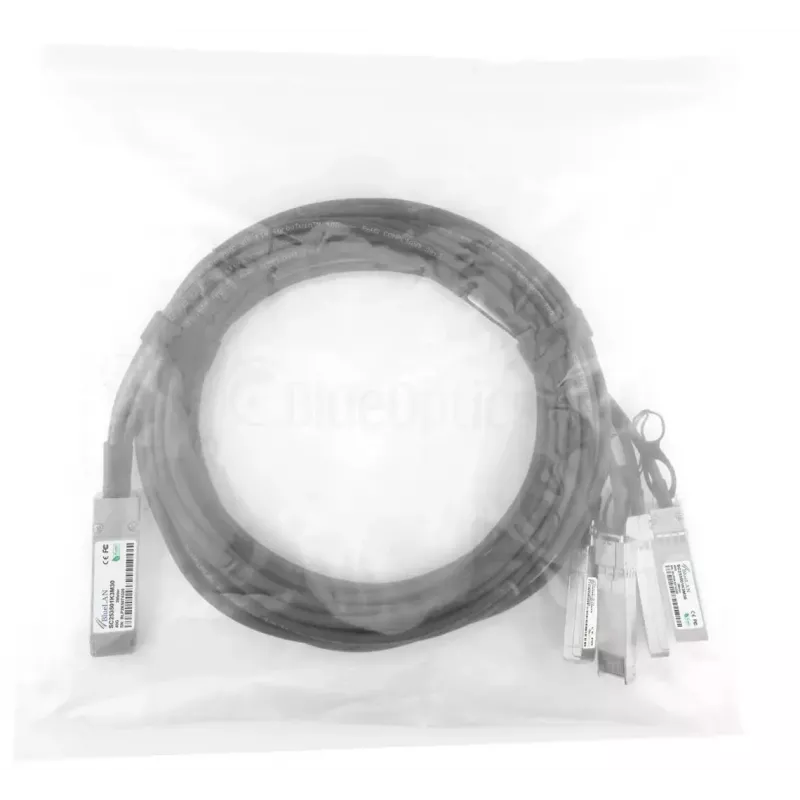

Kabel InfiniBand/światłowodowy BlueOptics SFPPQSFP28-05-BL 5 m QSFP 4xSFP+

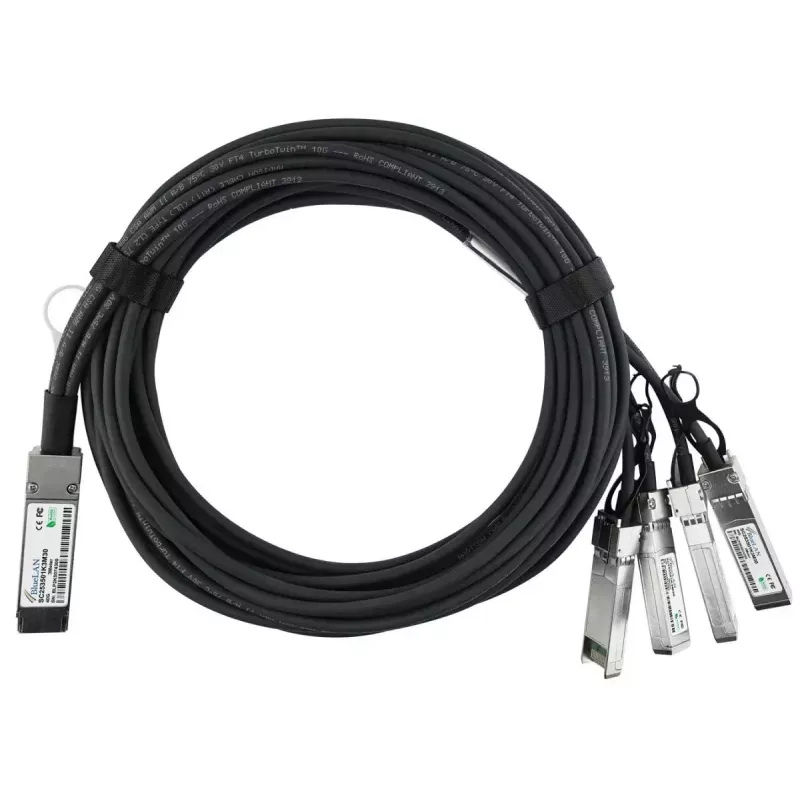

BlueOptics SFPPQSFP28-05-BL to 5-metrowy kabel do połączeń bezpośrednich InfiniBand / światłowodowy ze złączem QSFP na jednym końcu i czterema złączami SFP+ na drugim. Zaprojektowany do szybkich łączy krótkiego zasięgu w szafach i między sąsiednimi szafami, ten pasywny zespół w stylu twinax obsługuje połączenia wielotorowe i jest przeznaczony do zastosowań, gdzie wymagane jest kompaktowe rozwiązanie miedziane lub kompatybilne o niskich opóźnieniach. Konfiguracja męsko-męska umożliwia prostą łączność między przełącznikami, routerami, systemami pamięci masowej i innym sprzętem obsługującym połączenia bezpośrednie QSFP na 4xSFP+.

Zalety

Kabel obsługuje zagregowane prędkości łącza do 40 Gbit/s na długości 5 m, wykorzystując topologię QSFP na 4xSFP+ odpowiednią dla InfiniBand, Ethernet i pokrewnych protokołów, gdzie sprzęt hosta obsługuje pasywne rozwiązania połączeń bezpośrednich. Przekrój przewodu 26 AWG i zgodny z MSA format zapewniają przewidywalne charakterystyki elektryczne dla połączeń na krótkie odległości. Konstrukcja pasywna oznacza, że sam kabel nie wymaga zewnętrznego zasilania, co skutkuje niskim zużyciem energii i mniejszą liczbą punktów awarii. Testy kompatybilności i użycie wysokiej jakości komponentów przyczyniają się do stabilnej wydajności i długiej żywotności.

Zastosowanie

• Połączenia krótkiego zasięgu w szafach centrum danych i między sąsiednimi szafami
• Aplikacje 40GBase-CR4 i 4x10GBASE-CR, gdzie wymagana jest łączność QSFP na 4xSFP+
• Łącza sieciowe wysokowydajnych obliczeń i InfiniBand
• Połączenia między przełącznikami, routerami i systemami pamięci masowej obsługującymi pasywne zespoły DAC

Kluczowe specyfikacje

• Długość kabla: 5 metrów
• Złącze A: QSFP (męskie)
• Złącze B: 4 × SFP+ (męskie)
• Maksymalna zagregowana prędkość transmisji danych: do 40 Gbit/s na łączu 5 m (4 tory 10G)
• Typ kabla: pasywny zespół miedziany w stylu twinax do połączeń bezpośrednich
• Przekrój przewodu: 26 AWG
• Format: zgodny z MSA, breakout QSFP na 4×SFP+

Sposób użycia

Włóż końcówkę QSFP do portu QSFP urządzenia hosta, a cztery końcówki SFP+ do odpowiednich portów SFP+ urządzenia odbiorczego lub odwrotnie, w zależności od projektu systemu. Upewnij się, że oba urządzenia oficjalnie obsługują pasywne połączenia bezpośrednie QSFP-na-4xSFP+ i zamierzony protokół (na przykład 40GBase-CR4 lub 4×10GBASE-CR). Poprowadź kabel tak, aby uniknąć ostrych zagięć i naprężeń mechanicznych, zachowując długość w określonym zakresie 5 m dla niezawodnej integralności sygnału. Sam kabel nie wymaga dodatkowego zasilania ani modułów nadawczo-odbiorczych; konfiguracja łącza może wymagać ustawień po stronie hosta lub oprogramowania układowego rozpoznającego pasywne połączenia DAC.

Zalecenia

Przed instalacją sprawdź zgodność z konkretnym modelem przełącznika, routera lub pamięci masowej i przetestuj łącze po podłączeniu. Aby uzyskać najlepsze rezultaty, używaj kabla do połączeń między szafami lub wewnątrz szafy o długości do 5 m, unikaj ciasnych zagięć w pobliżu złączy i upewnij się, że porty sieciowe są skonfigurowane pod kątem zamierzonej zagregowanej prędkości łącza i protokołu.
