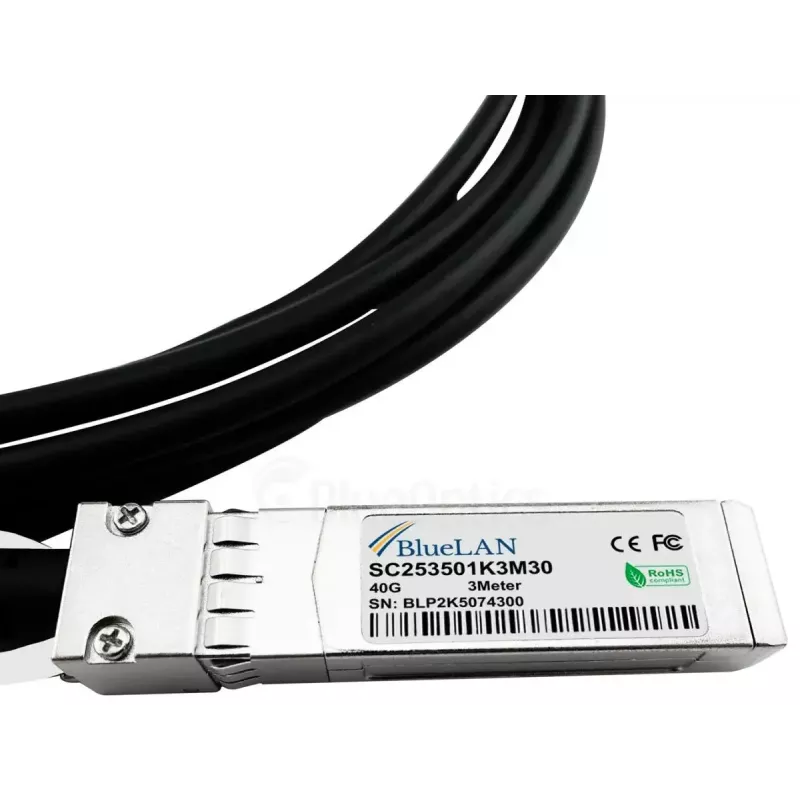

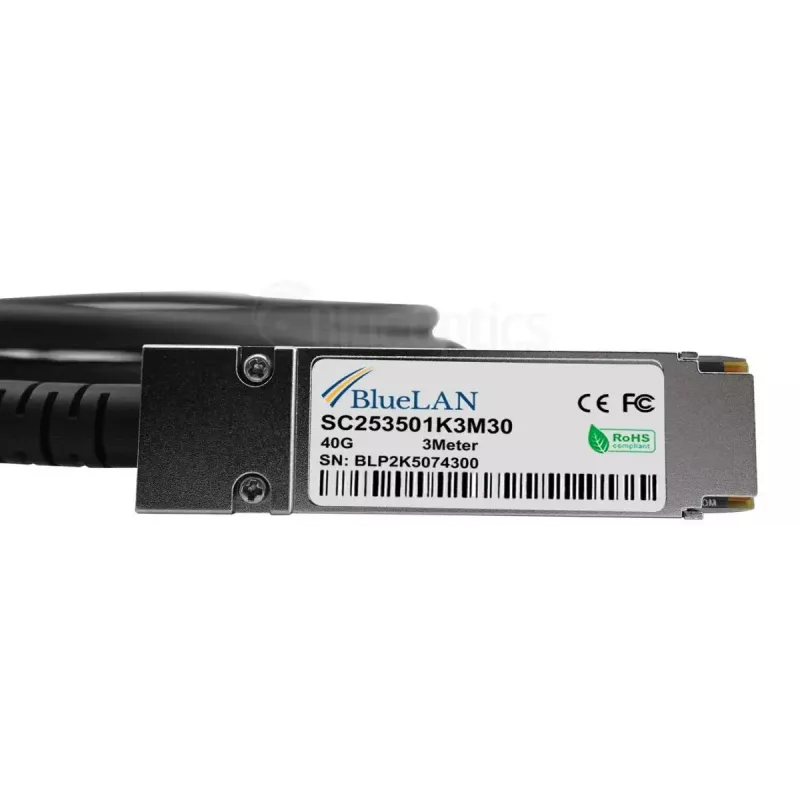

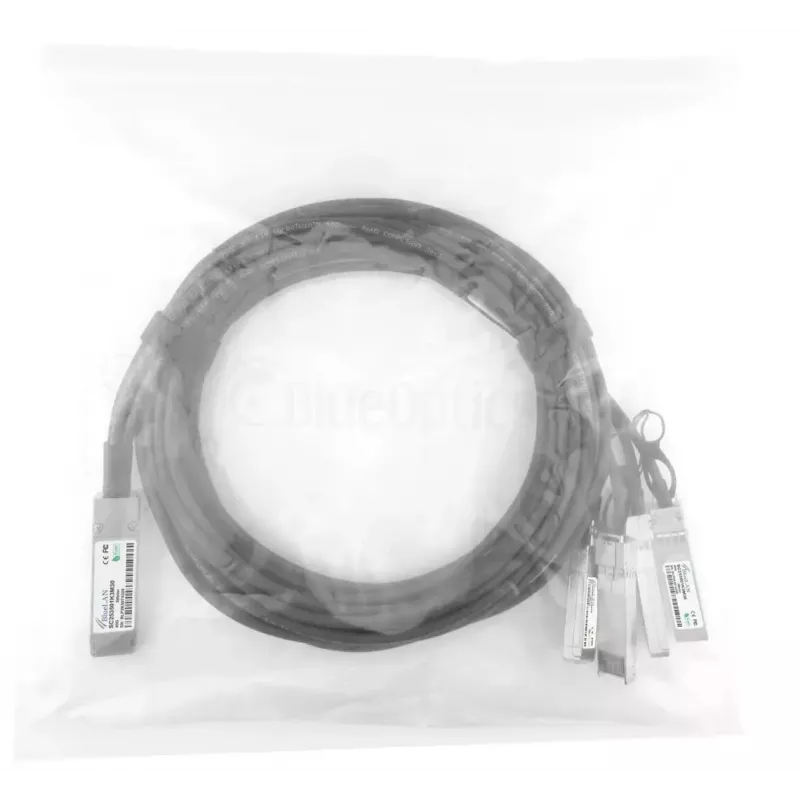

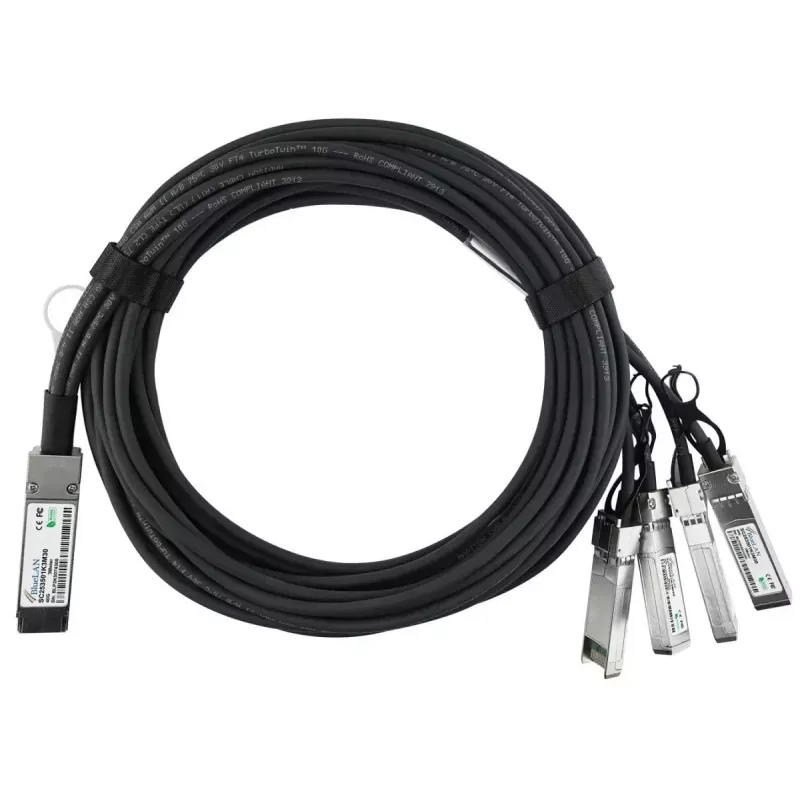

Kabel InfiniBand/światłowodowy BlueOptics SFPPQSFP30-01-BL 1 m 4xSFP+ QSFP

BlueOptics SFPPQSFP30-01-BL to kabel bezpośredniego podłączenia InfiniBand/światłowodowy o długości 1 m z rozgałęzieniem QSFP do 4×SFP+. Zaprojektowany do połączeń krótkiego zasięgu o wysokiej przepustowości w szafach i między sąsiednimi szafami rack, kabel ten obsługuje transmisję elektryczną 40GBase-CR4 i 4×10GBASE-CR przez przewód twinax 30 AWG. Pasywna konstrukcja zapewnia niski pobór mocy i niskie opóźnienia, umożliwiając niezawodną łączność między przełącznikami, routerami, systemami pamięci masowej i innymi urządzeniami sieciowymi akceptującymi łącza bezpośrednie QSFP-do-SFP+.

Zalety

Kabel zapewnia obsługę wielu protokołów, w tym Ethernet, Fibre Channel, FCoE i InfiniBand, z przepustowością do 40 Gb/s na łączu 1 m, spełniając jednocześnie specyfikacje mechaniczne i elektryczne MSA. Konfiguracja QSFP-do-4×SFP+ oferuje elastyczną konsolidację portów i łatwe wdrożenie w scenariuszach Top-of-Rack i między sąsiednimi szafami. Zbudowany z wysokiej jakości przewodów twinax i standardowych komponentów, jest to pasywny kabel DAC typu plug-and-play, który zmniejsza zużycie energii i opóźnienia w porównaniu z aktywnymi transceiverami miedzianymi lub optycznymi na krótkich dystansach.

Zastosowanie

• Połączenia między przełącznikami o wysokiej gęstości w topologii Top-of-Rack i między sąsiednimi szafami rack
• Agregacja serwer-przełącznik lub przełącznik-przełącznik przy 40 G lub 4×10 G
• Łącza systemów pamięci masowej i łączność SAN z użyciem Fibre Channel lub FCoE
• Połączenia InfiniBand w klastrach obliczeniowych

Kluczowe specyfikacje

• Długość: 1 metr
• Typ złącza: QSFP do 4×SFP+
• Obsługiwane prędkości transmisji danych: do 40 Gb/s (40GBase-CR4 / 4×10GBASE-CR)
• Typ kabla: pasywny miedziany twinax, 30 AWG
• Pobór mocy: pasywny (ok. 0,1 W typowego wpływu na poziomie systemu)
• Zgodność: kompatybilny z MSA pod względem formy elektrycznej i mechanicznej

Jak używać

Włóż końcówkę QSFP do portu obsługującego QSFP, a cztery końcówki SFP+ do odpowiednich portów SFP+ urządzenia docelowego, upewniając się, że oba urządzenia obsługują pasywne kable bezpośrednie QSFP-do-4×SFP+ i wybrany protokół transmisji. Sprawdź prędkość łącza i mapowanie linii w oprogramowaniu sprzętowym urządzenia hosta lub systemie operacyjnym przełącznika i potwierdź, że diody LED lub interfejsy zarządzania zgłaszają aktywne łącze. Na większości platform nie jest wymagana żadna dodatkowa konfiguracja poza ustawieniami prędkości portu i protokołu; trzymaj kabel za złącza i unikaj ostrych zagięć lub nadmiernego ciągnięcia zespołu kabla.

Zalecenia

Aby zapewnić niezawodne działanie, używaj kabla w zalecanych odległościach między szafami (zastosowania krótkiego zasięgu) i upewnij się, że podłączony sprzęt oficjalnie obsługuje pasywne kable twinax bezpośrednie QSFP-do-4×SFP+. Unikaj ciasnych promieni gięcia, trzymaj kabel z dala od źródeł ciepła i postępuj zgodnie z wytycznymi dostawcy przełącznika lub serwera dotyczącymi kompatybilności pasywnych kabli DAC i wymagań oprogramowania sprzętowego, aby zapewnić pełną funkcjonalność.
