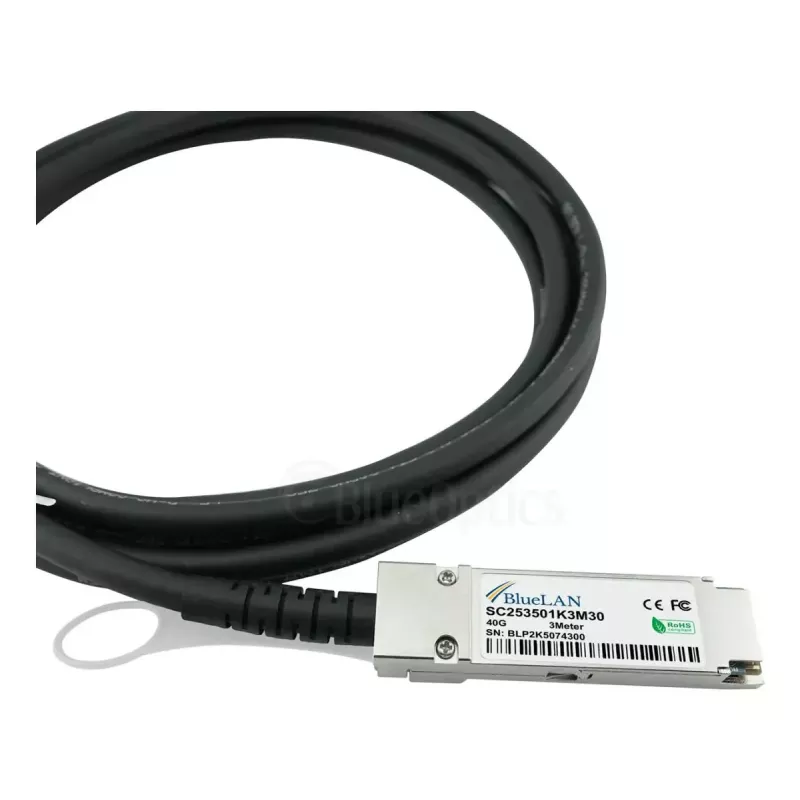

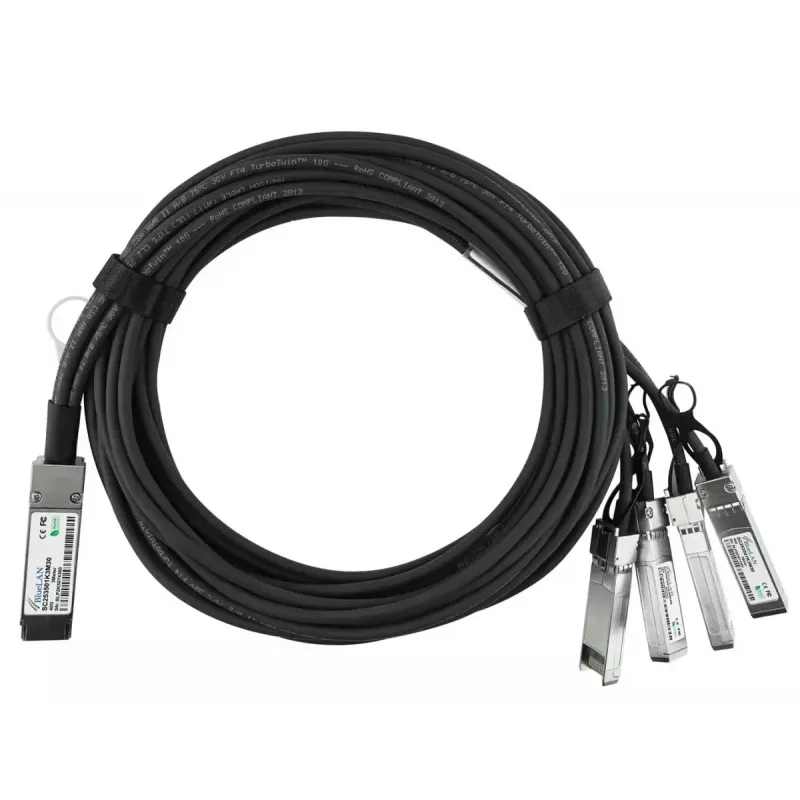

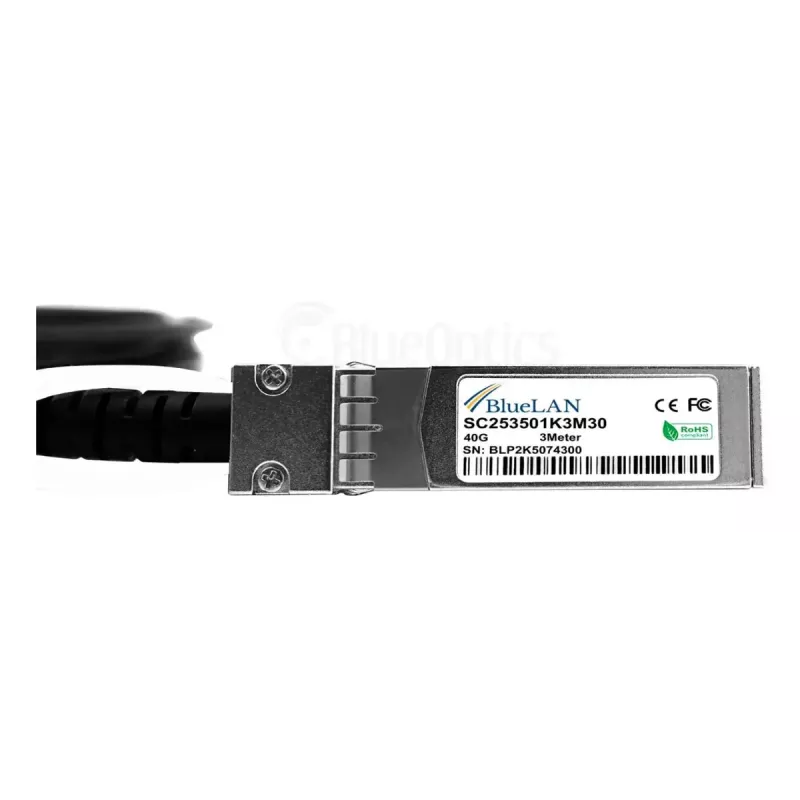

Kabel InfiniBand/światłowodowy BlueOptics X66120-1-BL 1 m QSFP 4 x SFP+

BlueOptics X66120-1-BL to kabel bezpośredniego podłączenia InfiniBand/światłowodowy o długości 1 m, z wtyczką QSFP na jednym końcu i czterema złączami SFP+ na drugim. Zaprojektowany do szybkich połączeń na krótkie odległości, ten kabel obsługuje aplikacje 40GBase-CR4 i 4x10GBASE-CR oraz zapewnia niezawodne łącze miedziane twinax między przełącznikami, routerami, systemami pamięci masowej i innym sprzętem montowanym w szafie rack. Pasywna konstrukcja i wykonanie z przewodu 30 AWG są zgodne z wytycznymi MSA, co zapewnia kompatybilność z głównymi platformami sprzętowymi akceptującymi zespoły bezpośredniego podłączenia QSFP-do-4xSFP+.

Zalety

Ten kabel QSFP do 4 x SFP+ o długości 1 m oferuje niskie opóźnienia i niski pobór mocy dzięki pasywnej konstrukcji twinax, co czyni go odpowiednim do gęstych połączeń w obrębie szafy i między sąsiednimi szafami. Jest produkowany zgodnie ze specyfikacjami zgodnymi z MSA i montowany z wysokiej jakości komponentów, aby zapewnić stałą wydajność elektryczną dla ruchu Ethernet, FCoE, Fibre Channel i InfiniBand do 40 Gbit/s na określonym dystansie. Kompaktowa obudowa i zintegrowane złącza upraszczają instalację i redukują punkty awarii w porównaniu z wieloma oddzielnymi kablami krosowymi.

Zastosowanie

• Podłączanie portów QSFP do wielu portów SFP+ w obrębie szaf i między sąsiednimi szafami
• Aplikacje bezpośredniego podłączenia 40GBase-CR4 i łącza agregowane 4x10GBASE-CR
• Topologie top-of-rack i spine-leaf w centrach danych o wysokiej gęstości
• Łącza krótkodystansowe dla przełączników, routerów i macierzy pamięci masowej obsługujących połączenia QSFP/SFP+

Kluczowe specyfikacje

• Długość kabla: 1 metr
• Konfiguracja złączy: QSFP do 4 × SFP+
• Obsługiwane typy transmisji: 40GBase-CR4 i 4×10GBASE-CR
• Typ kabla: pasywny twinax miedziany, 30 AWG
• Obsługiwane protokoły: Ethernet, FCoE, Fibre Channel, InfiniBand (do 40 Gbit/s na 1 m)
• Obudowa: kabel bezpośredniego podłączenia (DAC) do połączeń na krótki dystans

Sposób użycia

Włóż złącze QSFP do portu QSFP w urządzeniu źródłowym i podłącz każde złącze SFP+ do odpowiednich portów SFP+ w urządzeniu docelowym lub panelu krosowym. Upewnij się, że oba urządzenia obsługują pasywne kable bezpośredniego podłączenia QSFP-do-4xSFP+ oraz zamierzony protokół transmisji (na przykład 40GBase-CR4 lub 4x10GBASE-CR). Poprowadź kabel, unikając ostrych zagięć; zachowaj minimalny promień gięcia zalecany dla kabli twinax, aby zachować integralność sygnału. Do pracy pasywnej nie jest wymagane zewnętrzne zasilanie ani transceivery.

Zalecenia

Używaj tego kabla do krótkodystansowych łączy o wysokiej przepustowości w obrębie szaf lub między sąsiednimi szafami. Przed wdrożeniem zweryfikuj kompatybilność sprzętu i ustawienia oprogramowania układowego, a po instalacji przeprowadź walidację łącza. W przypadku większych odległości lub wymagań dotyczących aktywnych łączy optycznych wybierz odpowiednie aktywne DAC lub transceivery optyczne i kable światłowodowe.
