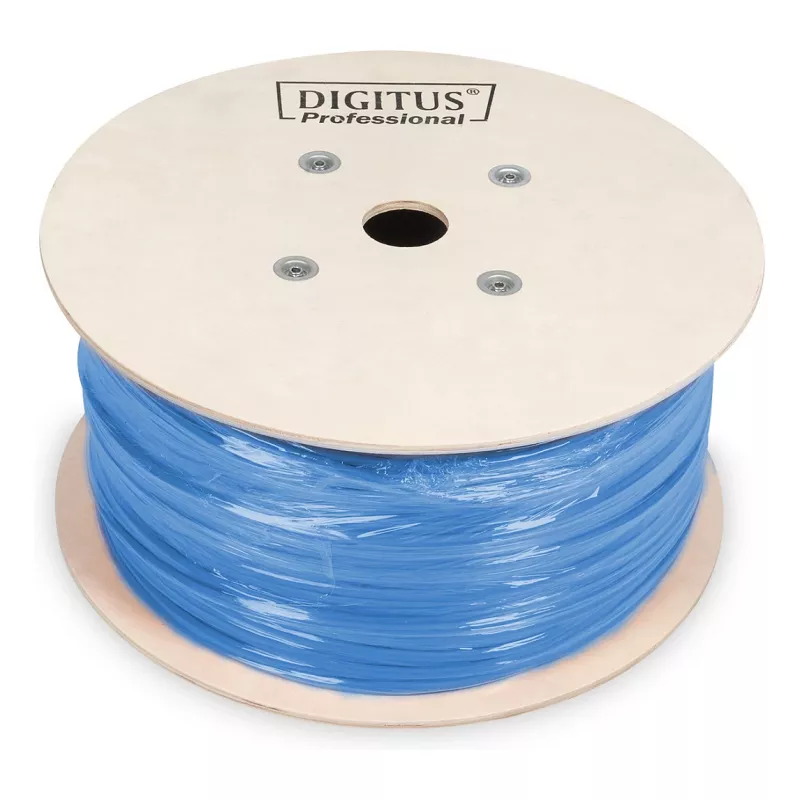

Kabel instalacyjny DIGITUS CAT 6A U/FTP 305 m, simplex, Cca, Easy Pull Box, niebieski

Kabel instalacyjny DIGITUS CAT 6A U/FTP w pudełku Easy Pull Box o długości 305 m, niebieski, to instalacyjny kabel sieciowy przeznaczony do 10 Gigabit Ethernet i szybkiego okablowania strukturalnego. Kabel posiada ekranowanie U/FTP (folia aluminiowo-poliestrowa wokół każdej pary), przewodniki miedziane gołe AWG 23/1 w konfiguracji 4x2 oraz bezhalogenową, niskodymną powłokę zewnętrzną sklasyfikowaną w klasie CPR Cca. Przy określonej częstotliwości transmisji do 500 MHz i obsłudze Power over Ethernet (PoE) ten kabel Cat6A jest przeznaczony do okablowania szkieletowego, poziomego i sprzętowego w środowiskach komercyjnych, przemysłowych i centrach danych.

Zalety

Konstrukcja U/FTP zapewnia indywidualne ekranowanie par, redukując przesłuchy i poprawiając odporność na zakłócenia elektromagnetyczne, podczas gdy zewnętrzna konstrukcja nieekranowana zachowuje elastyczność instalacji. Przewodniki miedziane AWG 23/1 i kontrolowana geometria par zapewniają stabilną impedancję i niskie tłumienie do 500 MHz. Bezhalogenowa powłoka LSZH z klasyfikacją CPR Cca ogranicza emisję dymu i gazów korozyjnych w przypadku pożaru, spełniając współczesne wymagania bezpieczeństwa budynków. Dostarczany w pudełku Easy Pull Box, kabel jest łatwy do rozwijania na długich odcinkach i obsługuje połączenia plug-and-play dla standardowych zakończeń RJ45 / Cat6A.

Zastosowanie

• Szkieletowe i poziome okablowanie 10 Gigabit Ethernet
• Serwerownie i centra danych wymagające wysokiej przepustowości
• Okablowanie strukturalne biurowe i sieci LAN na otwartych przestrzeniach
• Instalacje przemysłowe wymagające zwiększonej ochrony przed zakłóceniami elektromagnetycznymi
• Urządzenia zasilane przez PoE, takie jak punkty dostępowe, kamery i telefony

Najważniejsze specyfikacje

• Kategoria: Cat6A, U/FTP (indywidualne ekranowanie folią par)
• Długość: 305 m na pudełku Easy Pull Box
• Przewodnik: miedź goła, AWG 23/1, 4 pary (8 przewodników)
• Częstotliwość transmisji: do 500 MHz
• Impedancja: 100 Ω ±15 Ω (4–100 MHz); 100 Ω ±25 Ω (100–500 MHz)
• Pojemność: ok. 45 pF/m nominalna @ 1 kHz
• Tłumienie odbiciowe i sprzężenie: zaprojektowane, aby spełniać parametry Cat6A i tłumienie sprzężeń typu CA-2
• Prędkość propagacji (NVP): 70%
• Temperatura pracy: -20 °C do +75 °C; temperatura instalacji: 0 °C do +50 °C
• Powłoka zewnętrzna: bezhalogenowa LSZH, Euroklasa CPR Cca
• Średnica zewnętrzna: ~7,6 mm (w zależności od klasy CPR)
• Waga: ok. 58 kg/km (w zależności od klasy CPR)
• Właściwości mechaniczne: statyczny promień gięcia ≥4לrednica zewnętrzna, dynamiczny promień gięcia ≥8לrednica zewnętrzna, maksymalna zalecana siła ciągnięcia 150 N
• Obsługa PoE i standardowych zakończeń RJ45 Cat6A

Sposób użycia

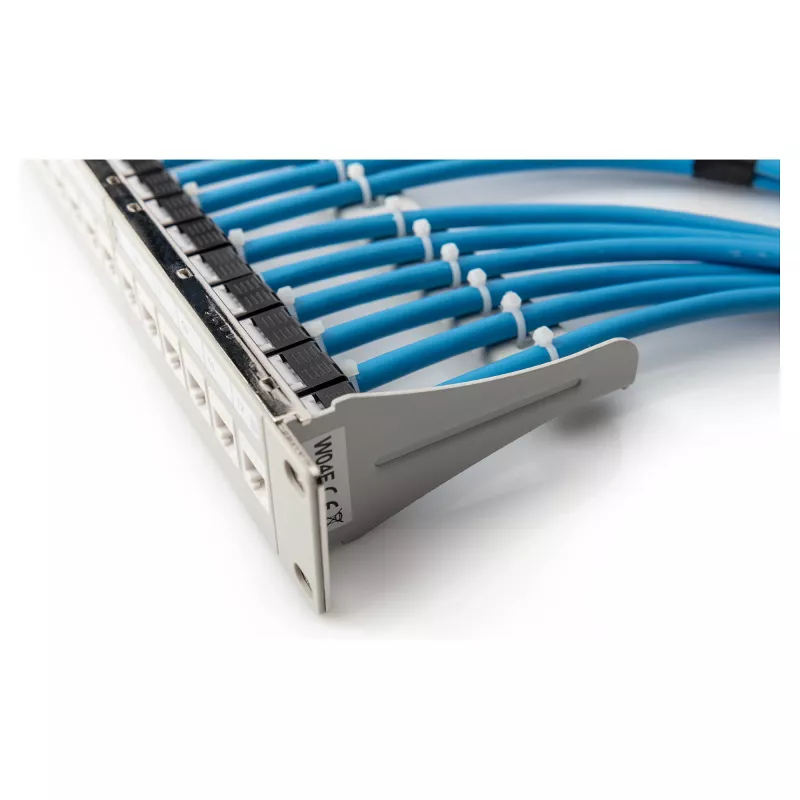

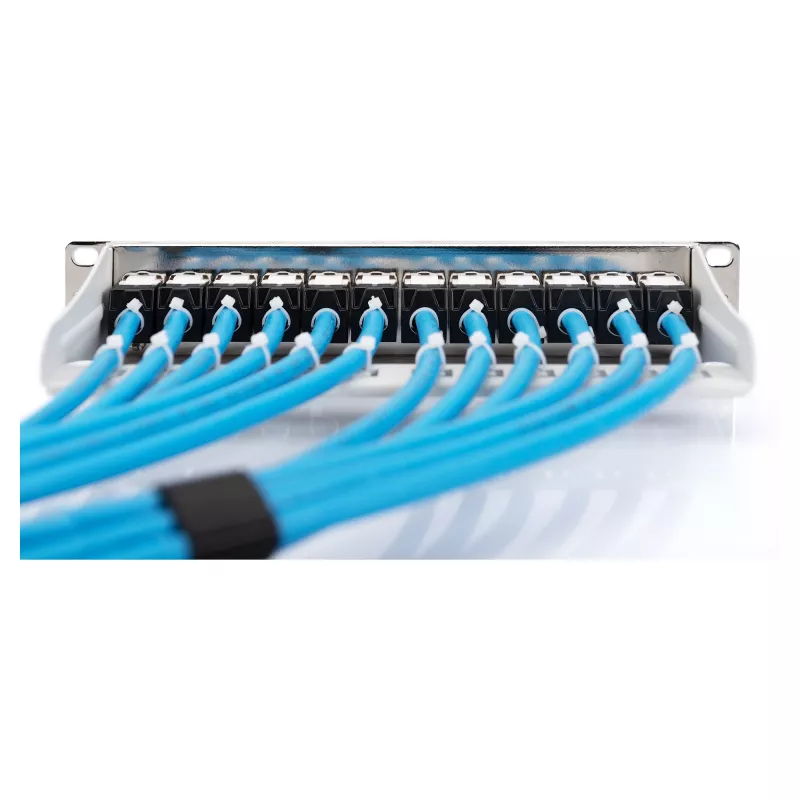

Rozwiń kabel z pudełka Easy Pull Box wzdłuż zaplanowanej trasy kablowej, przestrzegając określonych promieni gięcia i maksymalnej siły ciągnięcia, aby uniknąć uszkodzenia przewodników i ekranowania. Zakończ oba końce kompatybilnymi złączami RJ45 Cat6A lub keystone przystosowanymi do kabli U/FTP i zapewnij prawidłowe podłączenie drenu folii do uziemienia tam, gdzie jest to wymagane. Przetestuj zainstalowane łącza certyfikowanym testerem okablowania, aby zweryfikować parametry takie jak długość, ciągłość, integralność par, impedancja i przesłuchy obce, potwierdzając zgodność z parametrami Cat6A.

Zalecenia

Dla najlepszej wydajności zachowaj oddzielenie od kabli zasilających i silnych źródeł zakłóceń elektromagnetycznych tam, gdzie to możliwe, unikaj ostrych zagięć i załamań podczas instalacji oraz upewnij się, że dren ekranu jest prawidłowo podłączony do systemu uziemienia w metalowych panelach krosowych lub obudowach. Używaj odpowiedniego sprzętu przystosowanego do kabli Cat6A i U/FTP, aby zachować charakterystyki transmisyjne.
