Kabel instalacyjny InLine kat.7a PiMF 4x2x0,58 AWG23, 1200 MHz, LSZH, 300 m

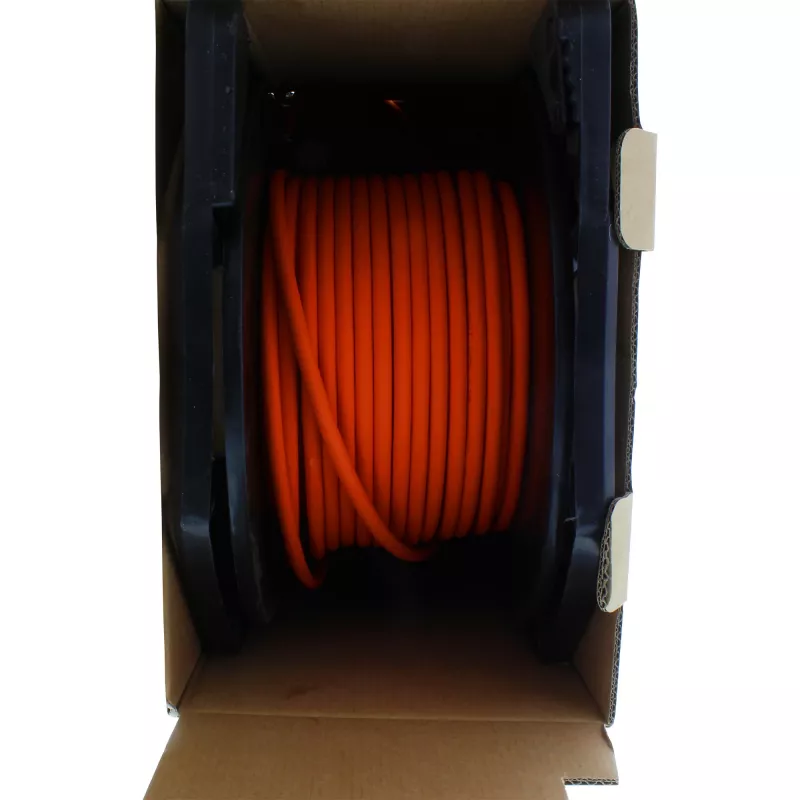

Kabel instalacyjny InLine kat.7a PiMF 4x2x0,58 AWG23 1200MHz LSZH 300m jest dostarczany w opakowaniu bębnowym, w którym znajduje się plastikowy wałek z nawiniętym kablem transmisyjnym, zamocowany wewnątrz kartonowego pudła, co umożliwia kontrolowane rozwijanie i łatwe odmierzanie potrzebnej długości. Opakowanie zmniejsza zanieczyszczenie i uszkodzenia mechaniczne podczas transportu i obsługi na miejscu montażu, a także nadaje się do wysyłki kurierskiej w przypadku krótszych odcinków; odcinki o długości 500 m są dostarczane na bębnie kablowym.

Zalety

Konstrukcja opakowania bębnowego umożliwia obniżenie kosztów dzięki uproszczonej obsłudze na miejscu, bez dodatkowego oprzyrządowania do bębnów. Opakowanie jest lekkie, łatwe do przenoszenia, poręczne i umożliwia układanie w stosy podczas transportu w pojazdach budowlanych. Ochrona kartonowa zapobiega zabrudzeniu i uszkodzeniu kabla. Mniejsze ilości wiążą się z niższymi średnimi kosztami, a produkt można wysyłać kurierem dla odpowiednich wielkości odcinków.

Zastosowanie

• Okablowanie strukturalne w biurach i centrach danych
• Szybka sieć Ethernet do 10 Gb/s
• Instalacje komunikacyjne wymagające materiałów bezhalogenowych o niskiej emisji dymu (LSZH)
• Instalacje wymagające wyraźnej identyfikacji kabla (pomarańczowy płaszcz)

Kluczowe parametry

• Typ kabla: kabel instalacyjny kat.7a (S/FTP PiMF)
• Częstotliwość: do 1200 MHz
• Przewodnik: pełna miedź, 4x2xAWG23/1 (0,58 mm)
• Odpowiedni do 10 Gb/s
• Impedancja: 100 Ohm
• Rezystancja DC: maks. 87 Ohm/km
• Płaszcz: bezhalogenowy (LSZH), pomarańczowy
• Ekranowanie: pary w folii metalowej z ogólnym oplotem
• Średnica kabla: ok. 8,2 mm
• Temperatura instalacji: 0 do 50 °C; temperatura pracy: -20 do 60 °C
• Reakcja na ogień: Eca (EN 50575:2014 / A1:2016)
• Opcje długości w opakowaniu bębnowym: 50 m, 100 m, 300 m (500 m dostarczane na bębnie kablowym)
• Z nadrukiem metrowym na kablu

Sposób użycia

Umieść opakowanie bębnowe w punkcie instalacji i zamocuj karton tak, aby plastikowy wałek mógł się swobodnie obracać. Wyciągaj kabel z wałka na potrzebną długość, utrzymując równomierne naprężenie, aby uniknąć załamań. Przytnij i zakończ kabel zgodnie ze standardowymi praktykami terminacji i uziemienia dla kat.7a, uwzględniając warstwy ekranowania. W przypadku dostaw 500 m użyj odpowiedniego sprzętu do obsługi bębnów kablowych, aby bezpiecznie rozwinąć kabel.

Zalecenia

Używaj odcinków w opakowaniach bębnowych (50 m, 100 m, 300 m) dla ułatwienia transportu i obsługi przez jedną osobę; zarezerwuj bębny kablowe na większe odcinki 500 m. Utrzymuj zalecane temperatury instalacji i unikaj ostrych zagięć poniżej minimalnego promienia gięcia kabla, aby zachować parametry.
