Kabel instalacyjny InLine kat. 7a, S/FTP (PiMF) 4x2x0,58 AWG23 1200MHz B2ca 10m

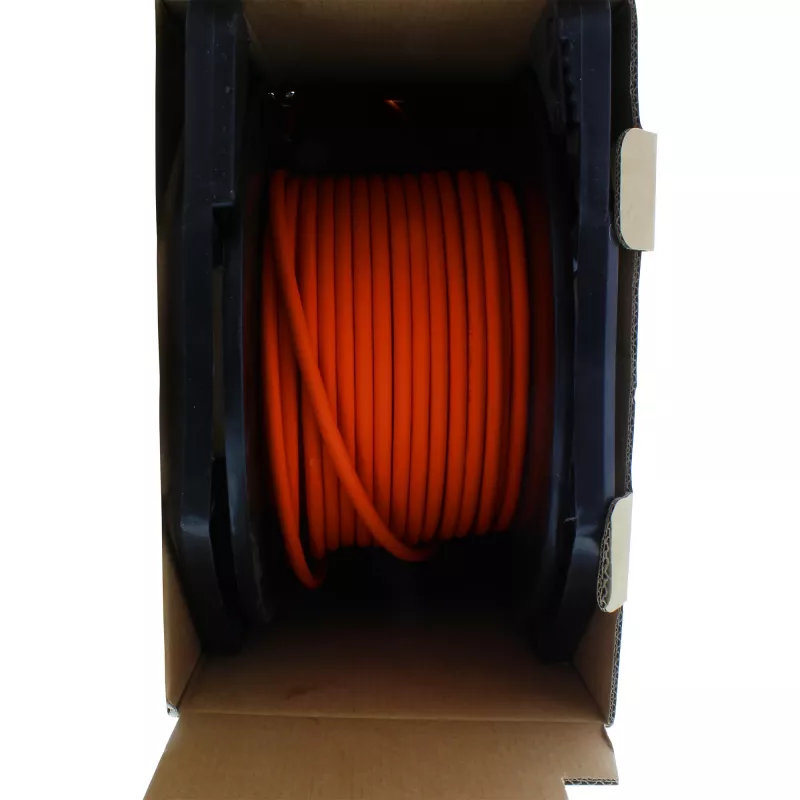

Kabel instalacyjny InLine kat. 7a S/FTP jest dostarczany nawinięty na plastikową szpulę wewnątrz wzmocnionego kartonowego bębna, który umożliwia łatwe i wolne od splątania odwijanie potrzebnej długości. Pomarańczowy płaszcz jest bezhalogenowy (LSZH), a kabel został zaprojektowany do użytku instalacyjnego z nadrukiem wskazującym pozostałą liczbę metrów. Dostępne opakowanie zależy od długości: bęben kartonowy jest stosowany dla odcinków 10 m, 25 m, 50 m, 100 m i 300 m, natomiast odcinek 500 m jest dostarczany na szpuli.

Zalety

Bęben kartonowy umożliwia proste posługiwanie się kablem na miejscu instalacji bez dodatkowych urządzeń odwijających, ogranicza uszkodzenia transportowe i zabrudzenie dzięki ochronie kabla w opakowaniu kartonowym oraz obniża koszty cięcia dla małych ilości. Opakowanie jest poręczne, nadające się do układania w stosy i lekkie, co ułatwia transport i umożliwia wysyłkę przesyłką kurierską, gdy ma to zastosowanie.

Zastosowanie

• Stała instalacja w budynkach i systemach okablowania strukturalnego
• Szybki Ethernet do 10 Gbit/s
• Instalacje w środowiskach wrażliwych, wymagające płaszcza LSZH

Kluczowe specyfikacje

• Typ: Kabel instalacyjny kat. 7a S/FTP
• Konstrukcja: 4x2xAWG23/1 PIMF (0,58 mm²), pary w folii metalowej z oplotem ogólnym
• Pasmo: do 1200 MHz
• Przepływność danych: odpowiednia do 10 Gbit/s
• Żyły: pełna miedź
• Impedancja: 100 Ω
• Rezystancja DC: maks. 93,8 Ω/km
• Płaszcz: bezhalogenowy LSZH, kolor pomarańczowy
• Średnica kabla: ok. 7,8 mm
• Zakresy temperatur: instalacja 0 °C do 50 °C, eksploatacja -20 °C do 60 °C, przechowywanie -20 °C do 50 °C
• Zachowanie w ogniu: B2ca według EN 50575:2014/A1:2016

Sposób użycia

Rozpakuj bęben kartonowy na stabilnej powierzchni i odwijaj kabel ze szpuli na potrzebną długość, korzystając z nadruku pozostałych metrów na płaszczu, aby odmierzyć. Przymocuj kabel zgodnie z lokalnymi normami instalacyjnymi i poprowadź przez koryta kablowe lub drabinki według potrzeb. Zakończ odpowiednimi złączami lub panelami krosowymi przeznaczonymi dla kat. 7a; zapewnij prawidłowe zakończenie ekranu dla konstrukcji S/FTP, aby zachować wydajność.

Zalecenia

Utrzymuj kabel w określonych zakresach temperatur instalacji i eksploatacji, unikaj ostrych zgięć poniżej minimalnego promienia gięcia kabla oraz chroń płaszcz przed uszkodzeniami mechanicznymi podczas instalacji. W przypadku łączy stałych przestrzegaj norm dotyczących uziemienia i ekranowania, aby zachować integralność sygnału.
