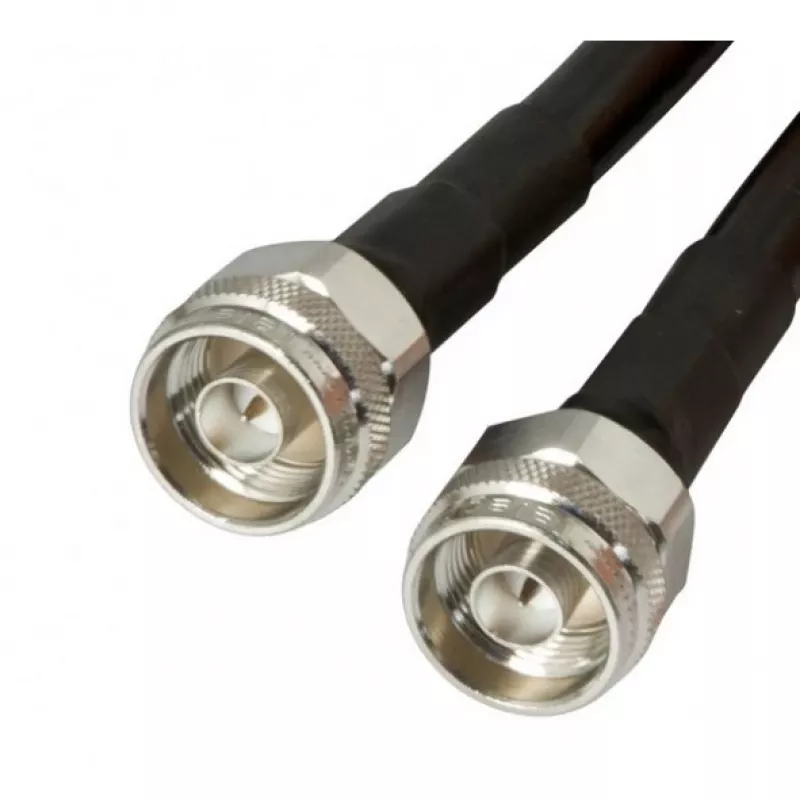

Kabel koncentryczny ALLNET ALL-CAB-NM-NM1-RG8 1m typ N

Kabel koncentryczny ALLNET ALL-CAB-NM-NM1-RG8 o długości 1 m ma wtyki męskie typu N na obu końcach i jest przeznaczony do niezawodnego przesyłania sygnału RF. Wykorzystuje on konstrukcję kabla RF400 (w stylu RG8) z przewodnikiem wewnętrznym o średnicy 2,75 mm, dielektrykiem 7,4 mm, ekranem 8,1 mm i średnicą zewnętrzną powłoki 10,3 mm. Kabel łączy lity przewód środkowy z elastycznym plecionym ekranem, aby zrównoważyć niskie straty i elastyczność mechaniczną.

Zalety

Ten przewód koncentryczny zapewnia solidne zakończenia typu N dla bezpiecznych połączeń o małym odbiciu i jest produkowany w celu zapewnienia stałej impedancji i integralności sygnału. Konstrukcja RF400 zapewnia niskie tłumienie w zastosowaniach RF na krótkich odcinkach, a połączenie sztywnego przewodnika wewnętrznego i elastycznego ekranu poprawia łatwość obsługi i trwałość w typowych scenariuszach instalacyjnych.

Nadaje się do

• Doprowadzenia sygnału RF między urządzeniami z interfejsami typu N
• Anten, nadajników i odbiorników radiowych oraz urządzeń testowych
• Instalacji zewnętrznych i wewnętrznych wymagających krótkiego kabla połączeniowego o niskich stratach

Kluczowe specyfikacje

• Długość: 1 m
• Złącze: wtyk męski typu N — oba końce
• Typ kabla: RF400 (styl RG8)
• Średnica przewodnika wewnętrznego: 2,75 mm
• Średnica dielektryka: 7,4 mm
• Średnica ekranu: 8,1 mm
• Średnica powłoki: 10,3 mm
• Marka: ALLNET
• MPN: ALL-CAB-NM-NM1-RG8
• EAN: 4038816937483

Sposób użycia

Podłącz każdą wtyczkę męską typu N do odpowiedniego gniazda żeńskiego typu N na urządzeniach, upewniając się, że gwinty są wkręcone i dokręcone ręcznie; unikaj nadmiernego dokręcania. Poprowadź kabel tak, aby zminimalizować ostre zagięcia i unikać załamań; zachowaj promień gięcia zgodny ze średnicą kabla. W przypadku użytku na zewnątrz, zabezpiecz złącza przed bezpośrednią wilgocią za pomocą odpowiedniego uszczelnienia lub zabezpieczenia przed warunkami atmosferycznymi.

Zalecenia

Używaj tej 1-metrowej zworki koncentrycznej typu N do krótkich połączeń wzajemnych, gdzie wymagane są niskie straty i stabilna wydajność RF. Sprawdzaj złącza przed każdym użyciem i wymień kabel, jeśli powłoka lub złącza wykazują uszkodzenia mechaniczne.
