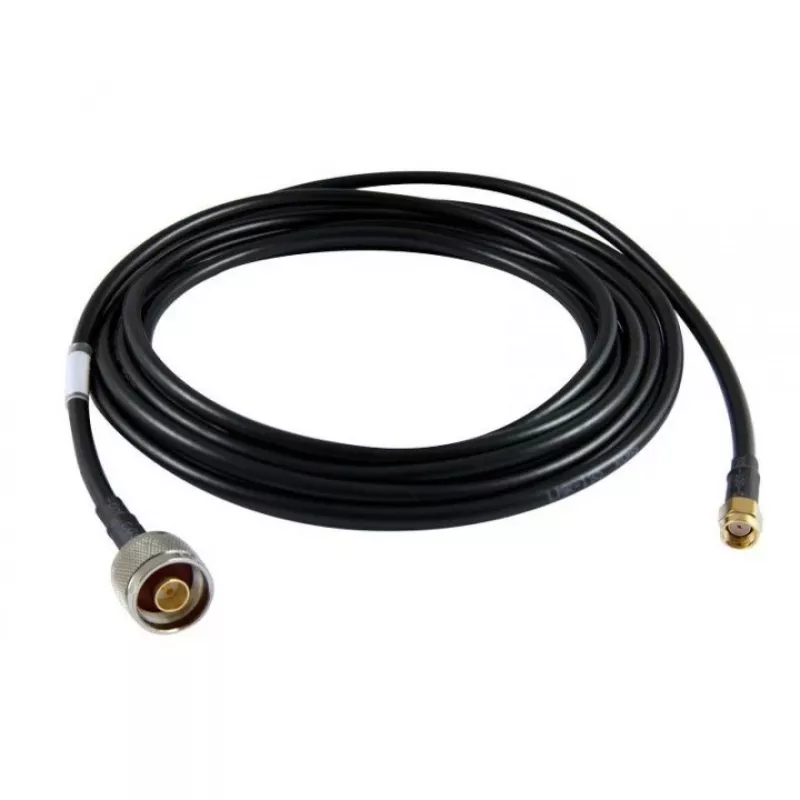

Kabel koncentryczny ALLNET ANT-CAB-LMR195-SMAM-NM-1000 10 m SMA Męski N-Type Męski

Kabel koncentryczny ALLNET ANT-CAB-LMR195-SMAM-NM-1000 o długości 10 m ze złączami SMA męskie i N-type męskie został zaprojektowany do niezawodnego przesyłania sygnału RF. Skonstruowany tak, aby zapewnić stałą impedancję i niskie tłumienie dla typowych zakresów częstotliwości radiowych, kabel ten nadaje się do łączenia anten, modułów radiowych, routerów i innych urządzeń RF, które wymagają wytrzymałego i elastycznego połączenia na krótkich i średnich dystansach.

Zalety

Ten kabel koncentryczny oferuje niskie tłumienie i stabilną impedancję charakterystyczną, co minimalizuje odbicia sygnału i straty mocy. Połączenie złączy SMA męskie i N-type męskie umożliwia kompatybilność między kompaktowymi urządzeniami RF a większymi systemami antenowymi. Elastyczna osłona zewnętrzna i solidne ekranowanie zapewniają wytrzymałość mechaniczną i ochronę przed zakłóceniami elektromagnetycznymi, jednocześnie ułatwiając prowadzenie i instalację.

Odpowiednie do

• Łączenia anten zewnętrznych lub wewnętrznych z routerami, modemami lub stacjami bazowymi
• Konfiguracji laboratoryjnych i testowych, gdzie wymagane są połączenia SMA na N-type
• Łączy komunikacji bezprzewodowej, repeaterów i wzmacniaczy sygnału
• Instalacji tymczasowych lub stałych w prototypowaniu i rozwoju RF

Kluczowe specyfikacje

• Typ kabla: koncentryczny w stylu LMR195
• Długość: 10 m
• Złącza: SMA męskie na N-type męskie
• Impedancja: 50 Ω impedancja charakterystyczna
• Budowa: ekranowanie plecione z elastyczną osłoną zewnętrzną
• Typowe zastosowanie: przesyłanie sygnału RF w zakresach częstotliwości VHF/UHF i komórkowych

Jak używać

Upewnij się, że oba urządzenia są wyłączone przed podłączeniem kabla, aby uniknąć przypadkowego uszkodzenia. Dopasuj złącze SMA męskie do portu SMA żeńskiego i ostrożnie dokręć palcami; nie dokręcaj zbyt mocno. Podłącz złącze N-type męskie do odpowiedniego portu N-type żeńskiego i dokręć za pomocą odpowiedniego klucza dynamometrycznego lub ręcznie, w zależności od środowiska instalacji. Poprowadź kabel, unikając ostrych zagięć, załamań i naprężeń mechanicznych; w razie potrzeby zabezpiecz opaskami kablowymi lub zaciskami. Sprawdź, czy złącza nie są uszkodzone i potwierdź bezpieczny, wolny od korozji styk w instalacjach zewnętrznych.

Zalecenia

Aby uzyskać optymalną wydajność, trasy kablowe powinny być jak najkrótsze i unikać prowadzenia równoległego blisko przewodów zasilających. W środowiskach zewnętrznych lub narażonych na warunki atmosferyczne należy stosować odpowiednie uszczelnienia połączeń i rozważyć dodatkowe odciążenie. Wymień kabel, jeśli ekranowanie lub osłona noszą widoczne ślady zużycia lub jeśli występuje degradacja sygnału.
