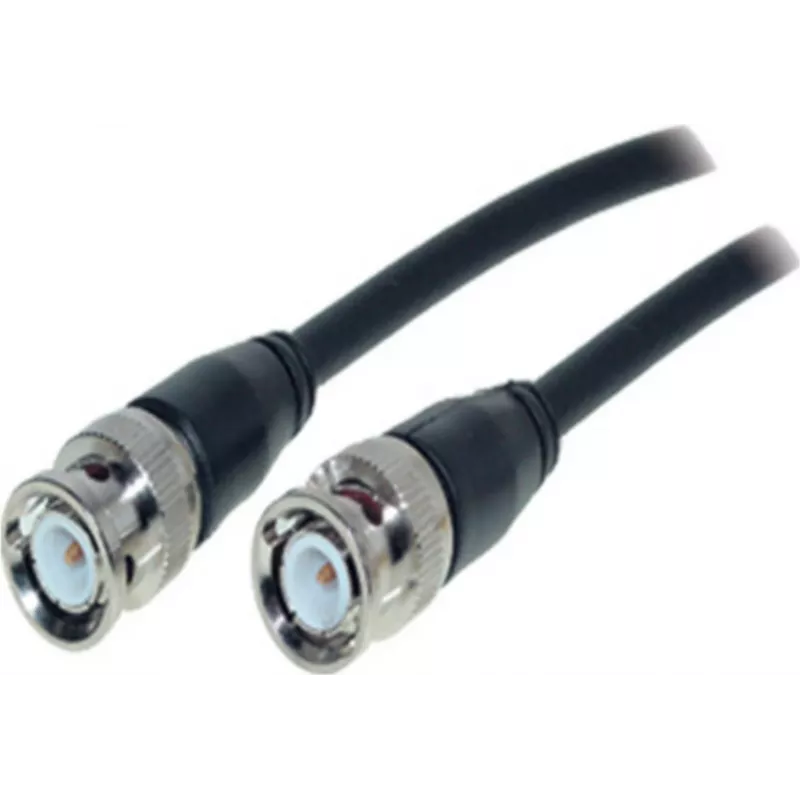

Kabel koncentryczny BNC ShiverPeaks 77602 RG (audio/wideo, pojedyncza żyła)

Kabel koncentryczny BNC ShiverPeaks 77602 RG został zaprojektowany do niezawodnej transmisji sygnałów audio i wideo przy użyciu pojedynczego przewodu centralnego i uziemionego ekranu. Kabel zakończony jest złączami męskimi BNC na obu końcach, zapewniając bezpieczne połączenie bagnetowe kompatybilne z kamerami, monitorami, urządzeniami nadawczymi i sprzętem testowym. Jego konstrukcja w standardzie RG i impedancja charakterystyczna 75 omów sprawiają, że nadaje się do standardowego wideo, sygnałów kompozytowych oraz wielu analogowych i cyfrowych zastosowań audio/wideo na krótkich i średnich dystansach.

Zalety

Kabel łączy znormalizowaną impedancję RG ze złączami BNC, aby zapewnić spójny transfer sygnału i niskie odbicia podczas pracy z kompatybilnym sprzętem. Jego konstrukcja z pojedynczą żyłą ułatwia instalację w połączeniach punkt-punkt, a wytrzymała osłona zewnętrzna i solidnie zaciskane lub lutowane zakończenia złączy są odporne na zużycie mechaniczne. Znane sprzęgło bagnetowe umożliwia szybkie cykle podłączania/odłączania i stabilne łączenie w środowiskach rackowych lub polowych.

Nadaje się do

• Łączy kompozytowych sygnałów wideo między kamerami a monitorami
• Analogowego lub cyfrowego routingu audio/wideo w instalacjach nadawczych i produkcyjnych
• Podłączania kamer CCTV i rejestratorów DVR w systemach monitoringu
• Łączenia przyrządów testowych i generatorów sygnałowych z wejściami/wyjściami BNC

Kluczowe specyfikacje

• Typ kabla: koncentryczny, pojedynczy przewód centralny
• Impedancja: 75 omów, odpowiednia do sygnałów wideo i kompozytowych
• Typ złącza: wtyk BNC na wtyk BNC, sprzęgło bagnetowe
• Długość użytkowa: przeznaczony do krótkich i średnich tras kablowych
• Ekranowanie: oplot ekranujący z osłoną zewnętrzną zapewniającą ochronę mechaniczną

Jak używać

Podłącz jeden koniec BNC do wyjścia urządzenia źródłowego, a drugi koniec do wejścia urządzenia odbiorczego, wyrównując bolce bagnetowe i przekręcając, aż złącze się zablokuje. Upewnij się, że trasa kabla unika ostrych zagięć i nadmiernego naprężenia, aby zachować impedancję i integralność ekranowania. Aby uzyskać najlepsze rezultaty, używaj złączy i sprzętu przystosowanego do systemów 75-omowych oraz weryfikuj połączenia wizualnie i za pomocą sprzętu testowego, gdy konfigurujesz łącza krytyczne dla sygnału.

Zalecenia

Dla optymalnej jakości sygnału utrzymuj jak najkrótsze odcinki kabli, unikaj prowadzenia ich obok kabli zasilających o dużej mocy i okresowo sprawdzaj integralność złączy. Przy łączeniu wielu segmentów używaj dedykowanych sprzęgaczy BNC 75 omów i minimalizuj liczbę połączeń, aby ograniczyć potencjalne straty sygnału.
