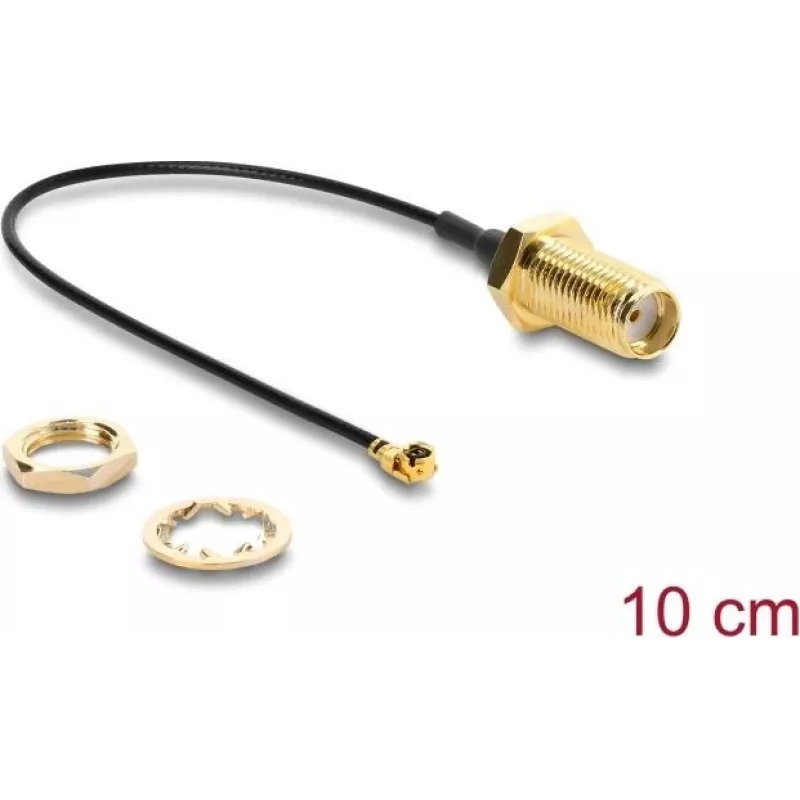

Kabel koncentryczny DELOCK 67413, SMA do I-PEX MHF1, 1,13 mm, 0,1 m, czarny

DELOCK 67413 to kabel koncentryczny o długości 0,1 m i średnicy 1,13 mm, przeznaczony do połączeń sygnałów RF. Jeden koniec wyposażony jest w męskie złącze SMA, a drugi w wtyk I-PEX MHF1 (MHF® I), zapewniając kompaktowe, niskostratne połączenie do anten, modułów bezprzewodowych lub płytek RF, gdzie przestrzeń i wydajność wysokoczęstotliwościowa mają znaczenie. Kabel umożliwia pracę od DC do 6 GHz i jest dostarczany w kolorze czarnym.

Zalety

Ten kabel koncentryczny oferuje krótkie, niezawodne połączenie o impedancji nominalnej 50 Ω odpowiednie dla systemów RF. Jego mała średnica 1,13 mm i krótka długość 0,1 m zmniejszają tłumienie wtrąceniowe i minimalizują odbicia sygnału w instalacjach bliskiego zasięgu. Połączenie męskiego interfejsu SMA i wtyku I-PEX MHF1 umożliwia bezpośrednie łączenie zewnętrznych anten lub urządzeń wyposażonych w SMA z wewnętrznymi modułami radiowymi wykorzystującymi złącza MHF1.

Zastosowanie

• Podłączanie zewnętrznych anten do modułów bezprzewodowych z interfejsami I-PEX MHF1
• Krótka zworka między płytkami RF a złączami antenowymi w urządzeniach kompaktowych
• Prototypowanie i testowanie modułów wysokoczęstotliwościowych do 6 GHz
• Wymiana lub przedłużanie przewodów antenowych w routerach, urządzeniach IoT i radiowych systemach wbudowanych

Kluczowe specyfikacje

• Typy złączy: SMA męski do wtyku I-PEX MHF1
• Długość kabla: 0,1 m
• Średnica kabla: ok. 1,13 mm
• Impedancja: 50 Ω
• Zakres częstotliwości: DC – 6 GHz
• Tłumienie kabla: 3,8 dB/m przy 3 GHz; 5,4 dB/m przy 6 GHz
• Rezystancja izolacji: 500 MΩ przy DC 500 V
• Długość gwintu (SMA): 10 mm
• Kolor: czarny

Sposób użycia

Dopasuj męskie złącze SMA do gniazda SMA i dokręć ręcznie złącze gwintowane, aż będzie stabilne; unikaj nadmiernego dokręcania, aby nie uszkodzić gwintu lub złącza. Podłącz wtyk I-PEX MHF1 do odpowiedniego gniazda MHF1 w module bezprzewodowym lub na płytce, delikatnie wciskając wtyk, aż zatrzaśnie się na swoim miejscu. Upewnij się, że obie powierzchnie styku są czyste i wolne od zanieczyszczeń przed połączeniem. Poprowadź kabel, unikając ostrych zagięć; zachowaj promień gięcia większy niż średnica kabla, aby zachować wydajność RF.

Zalecenia

Aby uzyskać najlepszą wydajność, używaj tego krótkiego kabla tylko do połączeń bliskiego zasięgu i unikaj niepotrzebnych przedłużeń. Jeśli wymagana jest wyższa wydajność częstotliwościowa lub niższe tłumienie na większych odległościach, wybierz kabel o większej średnicy i niższym tłumieniu. Regularnie sprawdzaj złącza pod kątem korozji lub zużycia i wymień kabel, jeśli zauważysz uszkodzenia fizyczne lub znaczną utratę sygnału.
