Kabel koncentryczny DeLOCK 88583 0,2 m czarny

Użyj tego kabla do połączenia ze sobą komponentów technologii częstotliwości radiowej. Kabel koncentryczny DeLOCK 88583 ma długość 0,2 m i został zaprojektowany do niezawodnej transmisji sygnału dzięki konstrukcji kabla RG-174 i impedancji 50 omów. Złącza są pozłacane, co zapewnia lepszy kontakt, a kabel jest w kolorze czarnym. Całkowita długość wraz ze złączami wynosi 200 mm.

Zalety

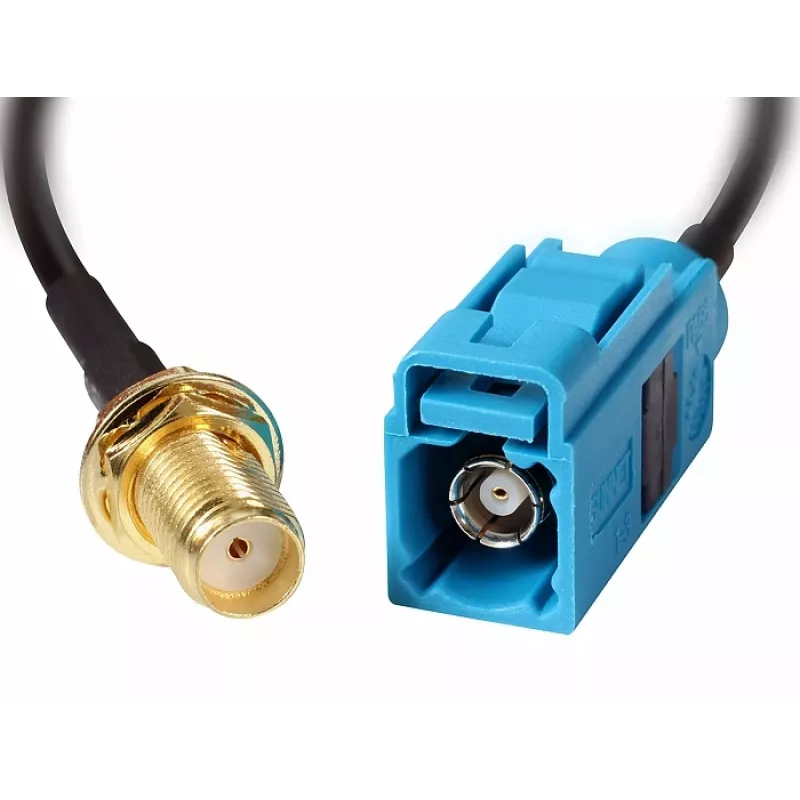

Kabel łączy wtyk SMA żeński przepustowy z wtykiem FAKRA Z żeńskim i wykorzystuje konstrukcję koncentryczną RG-174, aby zapewnić kompaktowe połączenie o impedancji 50 omów. Pozłacane styki złączy zmniejszają korozję i wspierają stabilny transfer sygnału. Jego krótka długość 0,2 m sprawia, że nadaje się do ciasnych instalacji, gdzie wymagany jest minimalny luz kabla.

Zastosowanie

• Łączenie komponentów RF z interfejsami SMA i FAKRA Z
• Krótkie połączenia w konfiguracjach samochodowych lub testowych
• Aplikacje wymagające dopasowania impedancji 50 omów

Kluczowe specyfikacje

• Typ kabla: RG-174
• Długość (wraz ze złączami): 200 mm
• Złącze A: wtyk SMA żeński przepustowy
• Złącze B: wtyk FAKRA Z żeński
• Impedancja: 50 omów
• Kolor: czarny
• Styki: pozłacane
• Producent: DELOCK, MPN: 88583, EAN: 4043619885831

Sposób użycia

Dopasuj wtyk SMA żeński przepustowy i wtyk FAKRA Z żeński do odpowiednich portów w urządzeniach i zabezpiecz przepust SMA, jeśli jest to wymagane. Upewnij się, że złącza są całkowicie osadzone i dokręć ręcznie, aby uniknąć nadmiernego momentu dokręcania. Poprowadź kabel o długości 0,2 m, aby uniknąć ostrych zagięć i naprężeń mechanicznych na złączach.

Zalecenia

Używaj tego kabla koncentrycznego w aplikacjach krótkich łączy, gdzie wymagana jest impedancja 50 omów. Okresowo sprawdzaj pozłacane styki pod kątem zanieczyszczeń i unikaj nadmiernego skręcania lub zginania w pobliżu końcówek złączy, aby zachować integralność sygnału.
