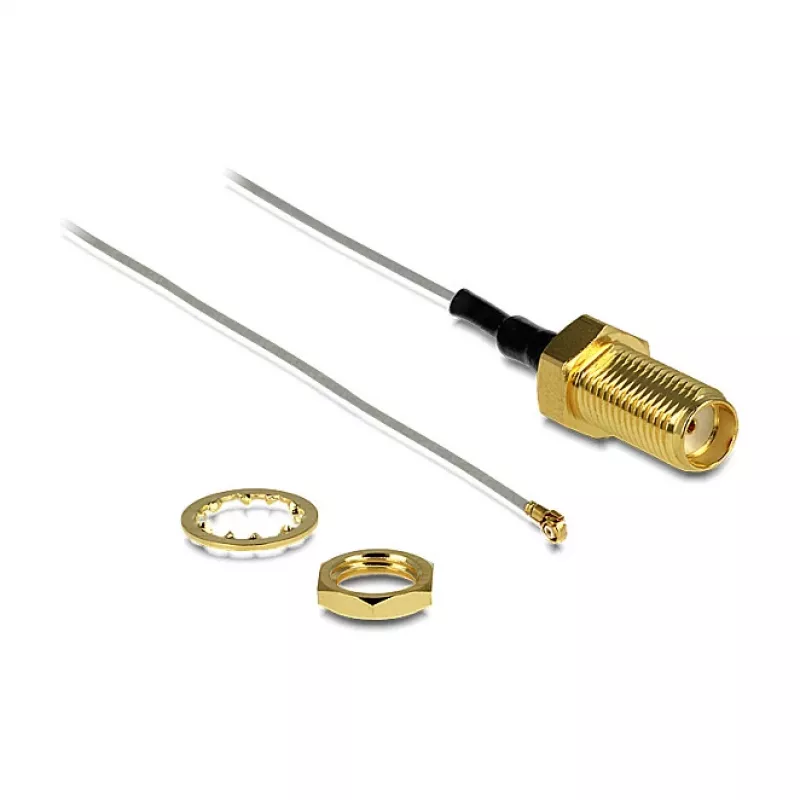

Kabel koncentryczny DeLOCK 88812 0,2 m MHF III (I-PEX) SMA Szary

Użyj tego kabla koncentrycznego do łączenia komponentów radiowych. DeLOCK 88812 to szary kabel koncentryczny o długości 0,2 m z gniazdem przelotowym SMA i wtykiem MHF III (I-PEX) kompatybilnym z U.FL-LP-040 (Hirose), oferującym impedancję 50 Ohm i kompaktową średnicę 0,81 mm odpowiednią do ciasnych instalacji.

Zalety

Kabel łączy gniazdo przelotowe SMA z wtykiem MHF III (I-PEX), co zapewnia kompatybilność z powszechnymi złączami RF, a długość 0,2 m i długość nawinięcia 10 mm czyni go wygodnym do krótkich przebiegów i połączeń wewnętrznych. Impedancja 50 Ohm i konstrukcja koncentryczna wspierają stabilną transmisję sygnału przy minimalnych stratach w małych elektronicznych i telekomunikacyjnych układach.

Odpowiedni dla

Kluczowe specyfikacje

Jak używać

Wyrównaj wtyk MHF III (I-PEX) z odpowiednim gniazdem na płycie lub module i dociśnij delikatnie, aż zatrzaśnie się na miejscu; przymocuj gniazdo przelotowe SMA do panelu lub obudowy i dokręć odpowiednią nakrętką. Poprowadź kabel koncentryczny o długości 0,2 m, unikając ostrych zagięć, które mogą uszkodzić kabel o średnicy 0,81 mm, i upewnij się, że złącza są w pełni osadzone przed zasileniem systemu.

Zalecenia

Aby uzyskać najlepszą wydajność, używaj kabla do krótkich wewnętrznych połączeń RF i unikaj wielokrotnych cykli łączenia wtyku MHF III. Chroń kabel przed załamaniami i zabezpiecz odsłonięte złącza przed kurzem i naprężeniami mechanicznymi.
