Kabel koncentryczny DeLOCK 88815 0,2 m MHF IV (I-PEX) RP-SMA szary

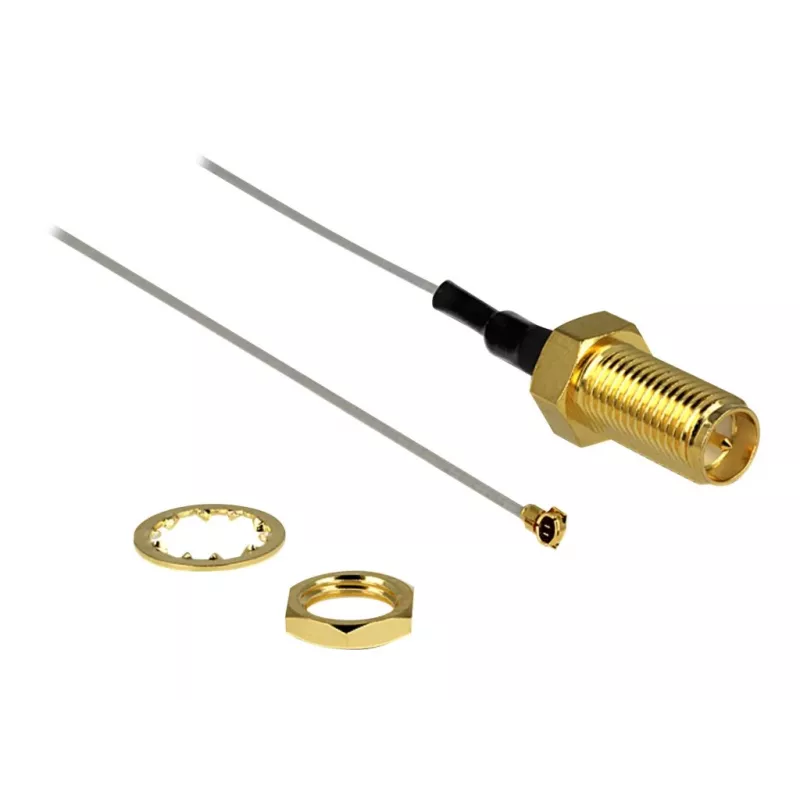

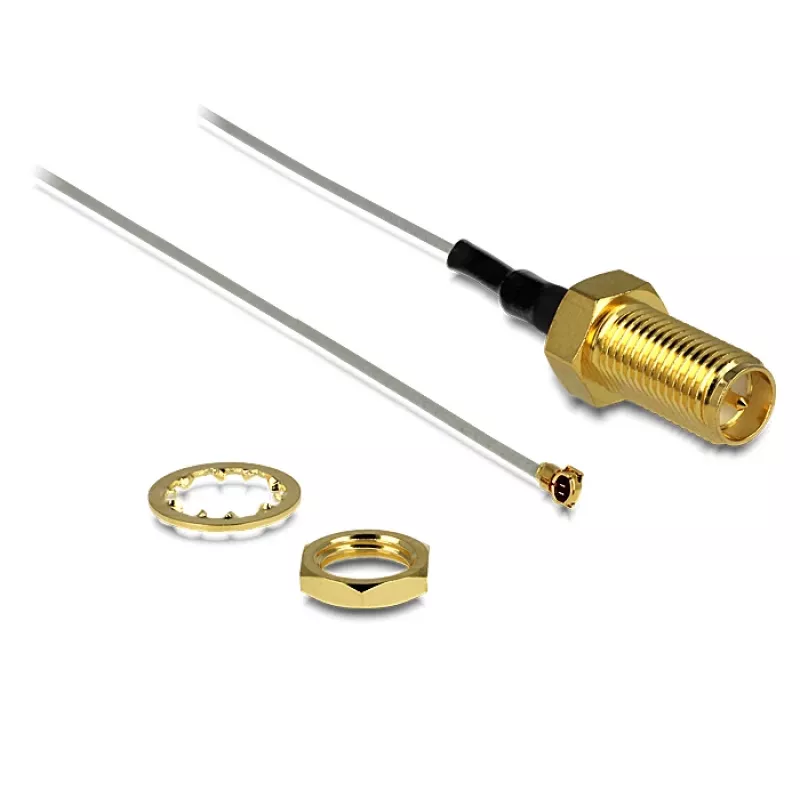

Kabel koncentryczny DeLOCK 88815 to przewód połączeniowy o długości 0,2 m z gniazdem przelotowym RP-SMA na jednym końcu i wtyczką kompatybilną z MHF IV (I-PEX) (HSC MXHP32 / Murata) na drugim. Jest to kabel koncentryczny 50 Ohm o średnicy 0,81 mm i szarej izolacji, przeznaczony do połączeń RF w warunkach ograniczonej przestrzeni, gdzie wymagana jest niezawodna transmisja sygnału.

Zalety

Kabel łączy kompaktową wtyczkę MHF IV (I-PEX) ze standardowym gniazdem przelotowym RP-SMA, umożliwiając połączenia między miniaturowymi modułami RF a urządzeniami z interfejsami RP-SMA. Impedancja 50 Ohm i konstrukcja koncentryczna zapewniają stabilną transmisję sygnału wysokiej częstotliwości. Krótka długość 200 mm i cienka średnica 0,81 mm sprawiają, że nadaje się do ciasnych instalacji, a szara osłona zapewnia neutralny wygląd.

Zastosowanie

• Podłączanie miniaturowych modułów RF (z gniazdami MHF IV / I-PEX) do zewnętrznych portów antenowych RP-SMA
• Instalacje wewnętrzne lub w kompaktowych urządzeniach o ograniczonej przestrzeni
• Aplikacje Wi‑Fi, Bluetooth i inne aplikacje RF wymagające połączeń 50 Ohm

Kluczowe specyfikacje

• Złącza: wtyczka MHF IV (I-PEX) (HSC MXHP32 / Murata) do gniazda przelotowego RP-SMA
• Typ kabla: koncentryczny
• Długość kabla: 200 mm
• Średnica kabla: 0,81 mm
• Długość nawinięcia: 10 mm
• Impedancja: 50 Ohm
• Kolor: szary

Sposób użycia

Podłącz wtyczkę MHF IV (I-PEX) do odpowiedniego gniazda w module RF lub na płytce, a następnie zamontuj gniazdo przelotowe RP-SMA na panelu urządzenia lub podłącz do wtyku męskiego RP-SMA. Upewnij się, że złącza są wyrównane i wciśnij delikatnie, aż zatrzasną się na swoim miejscu; nie używaj nadmiernej siły. Kabel koncentryczny prowadź ostrożnie, unikając ostrych zagięć i zachowując określony promień gięcia, aby zapewnić niezawodne działanie.

Zalecenia

Aby zachować optymalną integralność sygnału, unikaj wielokrotnego zginania w pobliżu końcówek złączy i utrzymuj przebieg kabla tak krótki, jak to praktyczne. Przed instalacją sprawdź kompatybilność złączy (MHF IV / I-PEX i RP-SMA).
