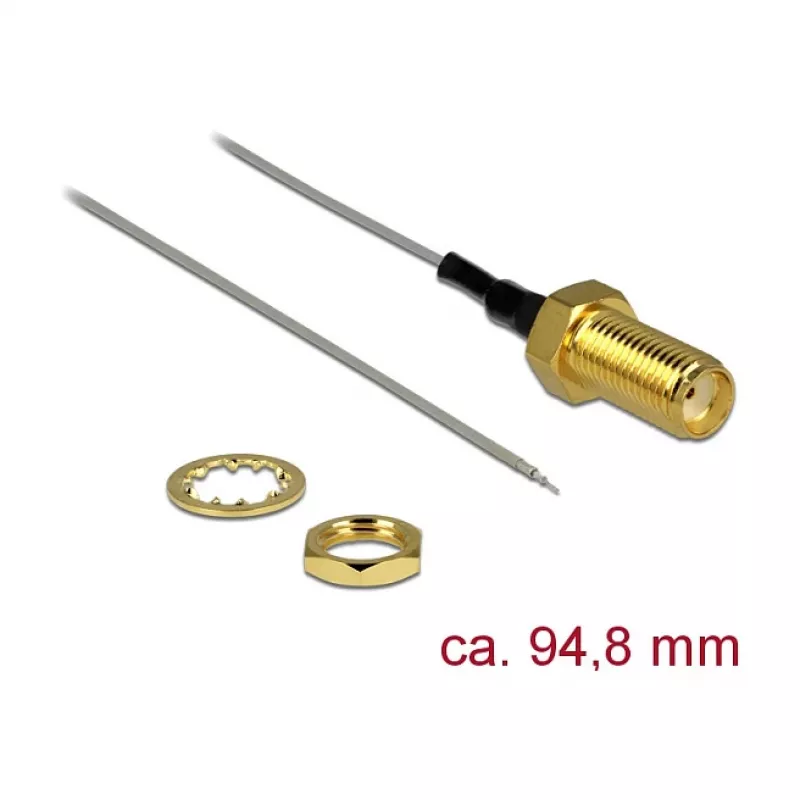

Kabel koncentryczny DeLOCK 89600 94,8 m SMA otwarty koniec cynowany złoty szary

Ten kabel koncentryczny firmy Delock został zaprojektowany do dostarczania sygnału antenowego wewnątrz urządzenia. Posiada on złącze przelotowe SMA gniazdo na jednym końcu oraz otwarty/cynowany koniec na drugim, a całkowita długość kabla wynosi około 94,8 mm. Kabel ma impedancję charakterystyczną 50 omów i jest typu koncentrycznego z szarym płaszczem zewnętrznym.

Zalety

Kabel zapewnia kompaktowe rozwiązanie połączeniowe do wewnętrznych instalacji antenowych, ze standardowym złączem przelotowym SMA gniazdo do bezpiecznego montażu i otwartym cynowanym końcem do elastycznego zakończenia. Dzięki małej średnicy kabla i krótkiej długości gwintu około 10 mm nadaje się do ciasnych przestrzeni i oferuje umiarkowane tłumienie przy 2,4 GHz.

Zastosowanie

Kluczowe specyfikacje

Sposób użycia

Zamontuj złącze przelotowe SMA gniazdo w obudowie urządzenia lub w przewidzianym miejscu na panelu i zabezpiecz je metodą montażu przelotowego. Poprowadź kabel koncentryczny do wymaganej pozycji anteny wewnętrznej i zakończ otwarty cynowany koniec poprzez lutowanie lub podłączenie do docelowego złącza lub pola lutowniczego na płytce PCB zgodnie z wymaganiami aplikacji. Upewnij się, że promień gięcia kabla nie jest mniejszy niż określony około 4,5 mm, aby uniknąć uszkodzeń.

Zalecenia

Używaj kabla wyłącznie do połączeń wewnętrznych i unikaj narażania go na naprężenia mechaniczne lub warunki zewnętrzne. Zachowaj zalecany promień gięcia i sprawdź połączenia lutowane lub zakończenia, aby zapewnić niezawodną pracę anteny przy 2,4 GHz.
