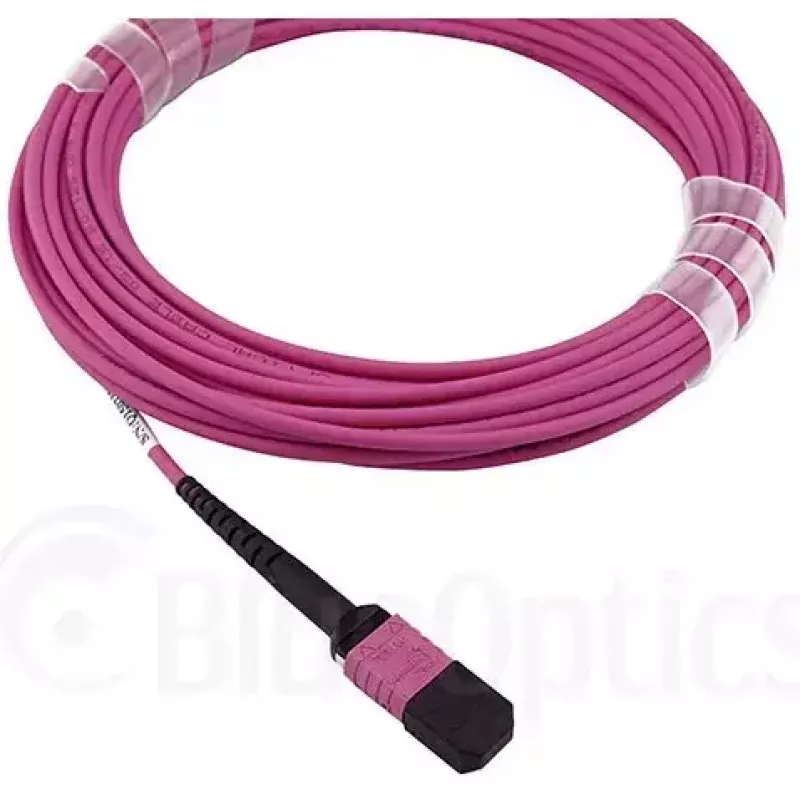

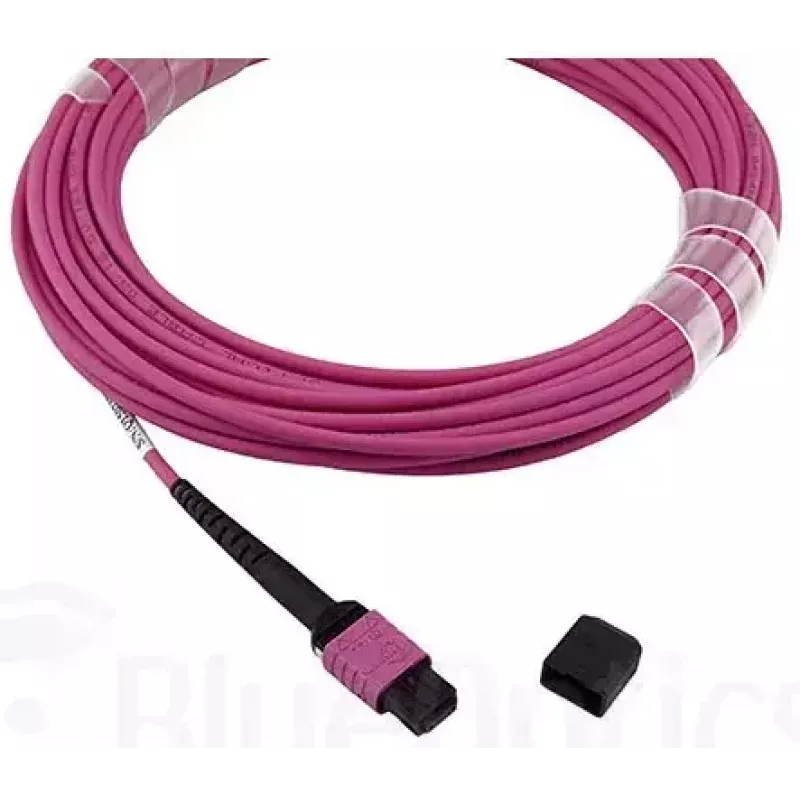

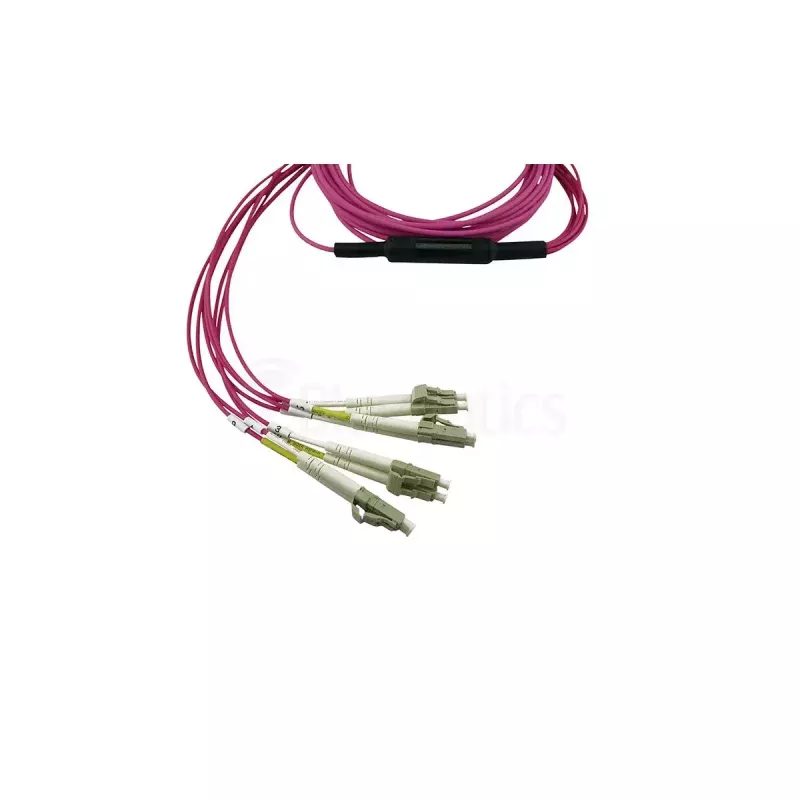

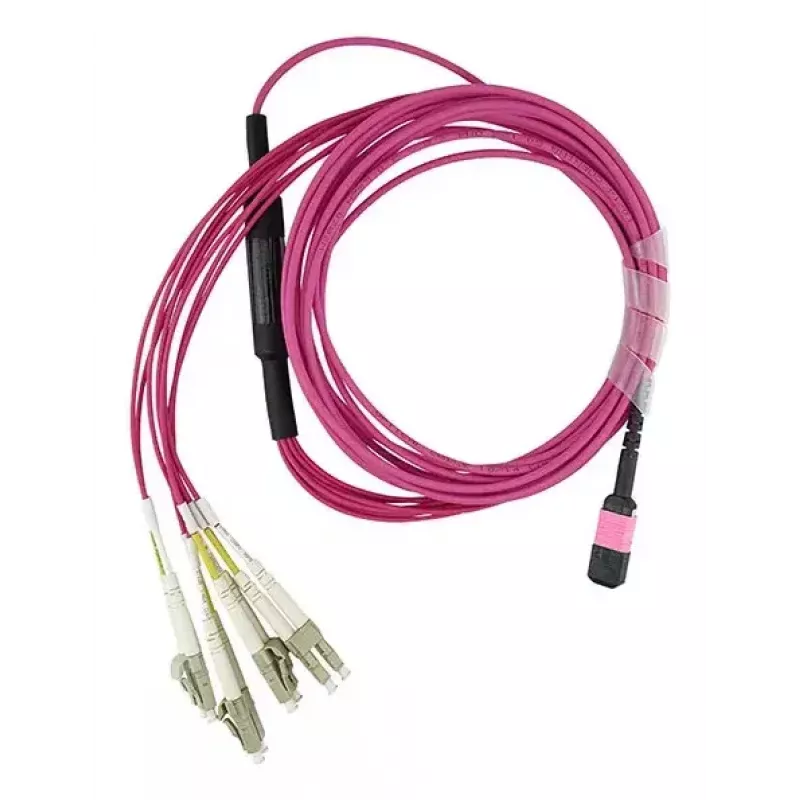

Kabel krosowy wielomodowy OM4 MPO-4xLC BlueOptics Alcatel-Nokia 3HE13896AA-5 5m LC/APC

Kabel krosowy wielomodowy OM4 MPO-4xLC BlueOptics o długości 5 m to zespół światłowodowy przeznaczony do połączeń sieciowych o wysokiej gęstości i łączy o krótkim zasięgu w centrach danych. Ten wielomodowy kabel OM4 obsługuje włókna wielomodowe o średnicy rdzenia 50 µm i transmisję w trybie pełnego dupleksu przy użyciu złącza MPO na jednym końcu i czterech zakończeń LC/APC na drugim. Dzięki 5-metrowej długości płaszcza i konstrukcji zoptymalizowanej pod kątem wydajności wielomodowej, kabel nadaje się do przesyłania sygnałów o wysokiej przepustowości przy zmniejszonej dyspersji modowej w połączeniach kampusowych, między szafami oraz między urządzeniami.

Zalety

Ten kabel krosowy OM4 zapewnia zwiększoną przepustowość i niższe tłumienie w porównaniu z włóknami wielomodowymi niższej klasy, obsługując wyższe szybkości transmisji danych na krótkich i średnich dystansach. Konfiguracja MPO na 4xLC umożliwia konsolidację wielu kanałów w jednym kablu magistralnym, zachowując prostotę podłączania do portów LC w nadajnikach-odbiornikach i panelach krosowych. Zastosowanie złączy LC polerowanych APC redukuje odbicia wsteczne, a długość 5 m zapewnia elastyczność w typowych układach szaf, bez nadmiaru luźnego kabla.

Zastosowanie

• Kable magistralne i połączenia o wysokiej gęstości w centrach danych
• Łącza między szafami i między półkami w sieciach korporacyjnych
• Połączenia z nadajnikami-odbiornikami wielomodowymi i modułami optyki równoległej
• Zastosowania wielomodowe krótkiego zasięgu 10G/40G/100G w warstwach kampusowych i agregacyjnych

Specyfikacje techniczne

• Typ włókna: Wielomodowy OM4 (rdzeń 50 µm)
• Złącze A: Złącze wielowłóknowe MPO
• Złącze B: 4 złącza dupleksowe LC/APC
• Typ polerowania: APC na zakończeniach LC
• Długość: 5 metrów
• Tryb: Obsługa optyki równoległej w pełnym dupleksie
• Zastosowanie: Łącza wielomodowe krótkiego zasięgu o wysokiej przepustowości

Sposób użycia

Poprowadź koniec MPO do magistrali lub kasety obsługującej MPO, a końce LC/APC podłącz bezpiecznie do odpowiednich portów LC w nadajnikach-odbiornikach lub panelach krosowych. Upewnij się, że złącza są czyste i wolne od kurzu przed połączeniem; podczas przechowywania i obsługi stosuj odpowiednie zatyczki przeciwpyłowe. Unikaj ciasnych zagięć i zachowaj minimalny promień gięcia zalecany przez producenta podczas instalacji w szafach lub kanałach kablowych. W przypadku konfiguracji optyki równoległej zweryfikuj polaryzację i mapowanie kanałów, aby zapewnić poprawne dopasowanie nadawania/odbioru.

Zalecenia

Przed każdym połączeniem użyj mikroskopu inspekcyjnego do włókien i zatwierdzonych narzędzi czyszczących, aby utrzymać niskie tłumienie wtrąceniowe i optymalną tłumienność odbicia. Podczas wdrażania w środowiskach centrów danych oznacz wyraźnie oba końce i postępuj zgodnie z praktykami okablowania strukturalnego, aby ułatwić przenoszenie, dodawanie i zmiany.
