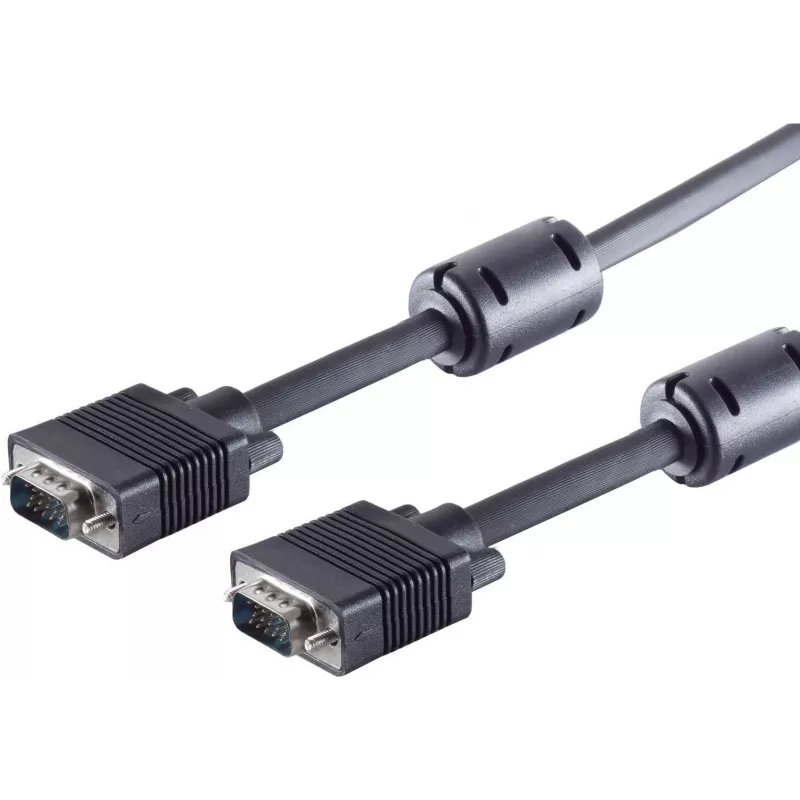

Kabel monitorowy ShiverPeaks 78056-30 S‑VGA 30 m ekranowany 2×15‑pin

ShiverPeaks 78056-30 S‑VGA 30 m ekranowany 2×15‑pin to 30‑metrowy analogowy kabel monitorowy przeznaczony do przesyłania sygnału wideo VGA/SVGA między wyjściem wideo komputera a monitorem, projektorem lub urządzeniem KVM. Kabel wyposażony jest w dwa złącza 15‑pin oraz pełne ekranowanie, które minimalizuje zakłócenia elektromagnetyczne na długich odcinkach, zapewniając praktyczne rozwiązanie, gdy wymagane jest połączenie o długości 30 m.

Zalety

Ekranowana konstrukcja i impedancja 75 Ω redukują degradację sygnału i zakłócenia zewnętrzne na długich trasach. Formowane obudowy wtyków i zintegrowane rdzenie ferrytowe poprawiają trwałość złączy i tłumią szumy wysokiej częstotliwości. Złącza S‑VGA 2×15‑pin zapewniają kompatybilność ze standardowymi analogowymi portami VGA/SVGA w komputerach, monitorach i projektorach, umożliwiając proste podłączenie typu plug‑and‑play.

Zastosowanie

• Przedłużanie sygnału VGA/SVGA między komputerem a monitorem na odległość do 30 m
• Podłączanie komputera do projektora podczas prezentacji w salach konferencyjnych lub lekcyjnych
• Łączenie wyjść wideo z przełącznikami KVM lub sprzętem dystrybucji sygnału, gdzie wymagane jest wejście analogowe

Kluczowe specyfikacje

• Długość kabla: 30 m
• Typ złącza: 2 × 15‑pin S‑VGA (analogowe VGA/SVGA)
• Impedancja: 75 Ω
• Ekranowanie: w pełni ekranowana konstrukcja kabla
• Rdzenie ferrytowe: zintegrowane rdzenie ferrytowe do tłumienia szumów wysokiej częstotliwości
• Obudowy wtyków: formowane/zalewane dla ochrony mechanicznej
• Kolor: czarny

Sposób użycia

Podłącz jedną wtyczkę S‑VGA 15‑pin do wyjścia wideo w urządzeniu źródłowym, a drugą wtyczkę 15‑pin do urządzenia wyświetlającego, upewniając się, że formowane obudowy wtyków są dobrze osadzone. Dokręć śruby radełkowane, jeśli są dostępne, aby utrzymać stabilne połączenie mechaniczne. Poprowadź kabel unikając ostrych zagięć i zachowując odległość od silnych źródeł elektromagnetycznych, gdy jest to możliwe. Aby uzyskać optymalną wydajność, zintegrowane rdzenie ferrytowe powinny pozostać blisko podłączonych urządzeń, gdzie będą najskuteczniej tłumić zakłócenia.

Zalecenia

Aby uzyskać najlepszą jakość sygnału na dystansie 30 m, należy unikać prowadzenia kabla równolegle z liniami zasilania o dużym natężeniu i zachować łagodne promienie gięcia. Sprawdź kompatybilność rozdzielczości i częstotliwości odświeżania między źródłem a wyświetlaczem, ponieważ bardzo wysokie rozdzielczości mogą być ograniczone przez charakterystykę sygnału analogowego na długich trasach.
