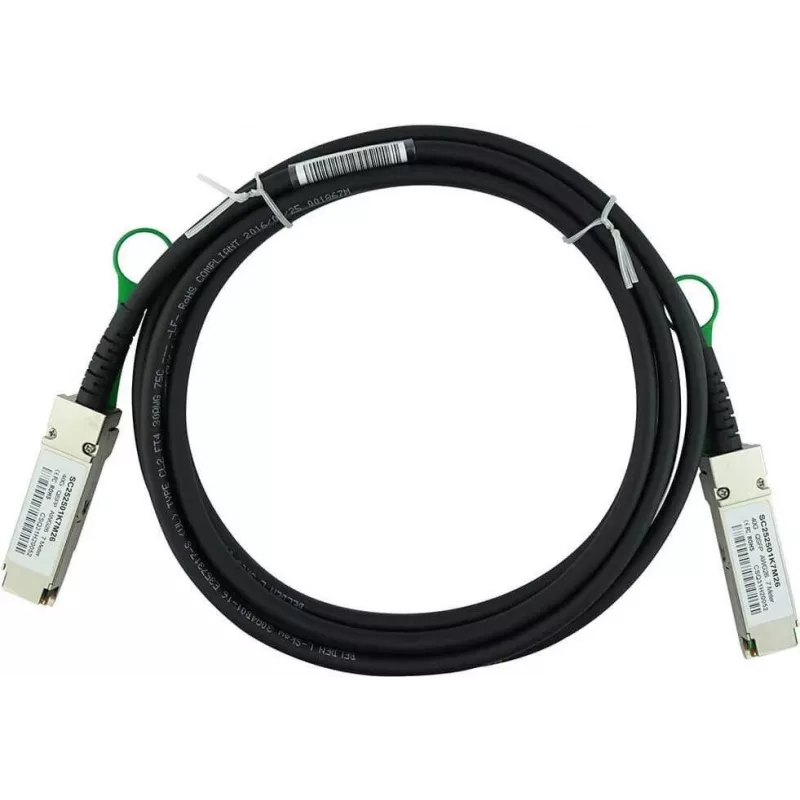

Kabel QSFP DAC BlueOptics QSFP-DAC-2M-BL 2m męski/męski

BlueOptics QSFP-DAC-2M-BL to 2-metrowy kabel miedziany do bezpośredniego połączenia QSFP–QSFP, przeznaczony do szybkich łączy 40G w szafach rack i pomiędzy sąsiednimi szafami. Ten pasywny kabel twinax wykorzystuje przewodniki 30 AWG i wtyki męskie QSFP na obu końcach, jest zgodny z wytycznymi MSA i obsługuje transmisję elektryczną 40GBase-CR4 do połączeń krótkiego zasięgu. Przeznaczony jest do stosowania w przełącznikach, routerach, systemach pamięci masowej i innych urządzeniach sieciowych akceptujących moduły QSFP DAC i obsługujących protokoły 40 Gbit/s, takie jak Ethernet, FCoE, Fibre Channel i InfiniBand.

Zalety

Kabel zapewnia rozwiązanie bezpośredniego połączenia o niskich opóźnieniach i niskim poborze mocy, z pasywnym działaniem niewymagającym aktywnej elektroniki. Komponenty klasy producenckiej i konstrukcja zgodna z MSA gwarantują kompatybilność mechaniczną, niezawodną integralność sygnału i długą żywotność. Stała długość 2 m ułatwia planowanie szaf w przypadku krótkich połączeń i zmniejsza potrzebę stosowania dodatkowych transceiverów oraz infrastruktury światłowodowej, stanowiąc opłacalną opcję dla gęstych topologii centrów danych.

Zastosowanie

• Łącza 40G między przełącznikami w szafach lub pomiędzy sąsiednimi szafami
• Połączenia HPC wymagające niskich opóźnień
• Bezpośrednie połączenia dla macierzy pamięci masowych i routerów
• Środowiska obsługujące pasywne kable QSFP DAC dla Ethernetu, FCoE lub InfiniBand

Kluczowe specyfikacje

• Typ kabla: miedziany do bezpośredniego połączenia QSFP–QSFP (twinax), pasywny
• Długość: 2 metry
• Złącze: męskie QSFP na obu końcach
• Szybkość transmisji: do 40 Gbit/s (zgodny z 40GBase‑CR4)
• Średnica przewodu: 30 AWG
• Normy: interfejs mechaniczny/elektryczny zgodny z MSA
• Typowe zastosowania: Ethernet, FCoE, Fibre Channel, InfiniBand (krótki zasięg)

Sposób użycia

Zainstaluj BlueOptics QSFP-DAC-2M-BL, wkładając złącza QSFP do portów QSFP urządzeń przeznaczonych do połączenia. Upewnij się, że oba urządzenia hosta jawnie obsługują pasywne kable QSFP DAC i protokół elektryczny 40GBase-CR4. Trzymaj kabel za obudowy złączy, aby uniknąć naprężeń zespołu twinax i przestrzegaj standardowych środków ostrożności ESD podczas podłączania sprzętu. Do pracy pasywnej nie jest wymagane zewnętrzne zasilanie ani konfiguracja; negocjacja łącza i ustawienia prędkości są zarządzane przez podłączone urządzenia zgodnie z ich oprogramowaniem układowym i możliwościami platformy.

Zalecenia

Używaj tego kabla DAC o długości 2 m do krótkich, bezpośrednich połączeń między szafami lub wewnątrz szafy, gdzie obsługiwany jest pasywny twinax. Przed wdrożeniem zweryfikuj kompatybilność urządzeń w dokumentacji producenta urządzeń i oprogramowaniu układowym. Unikaj ostrych zagięć, nadmiernej siły ciągnięcia i narażenia na wysokie temperatury, aby zachować integralność sygnału i zmaksymalizować żywotność.
