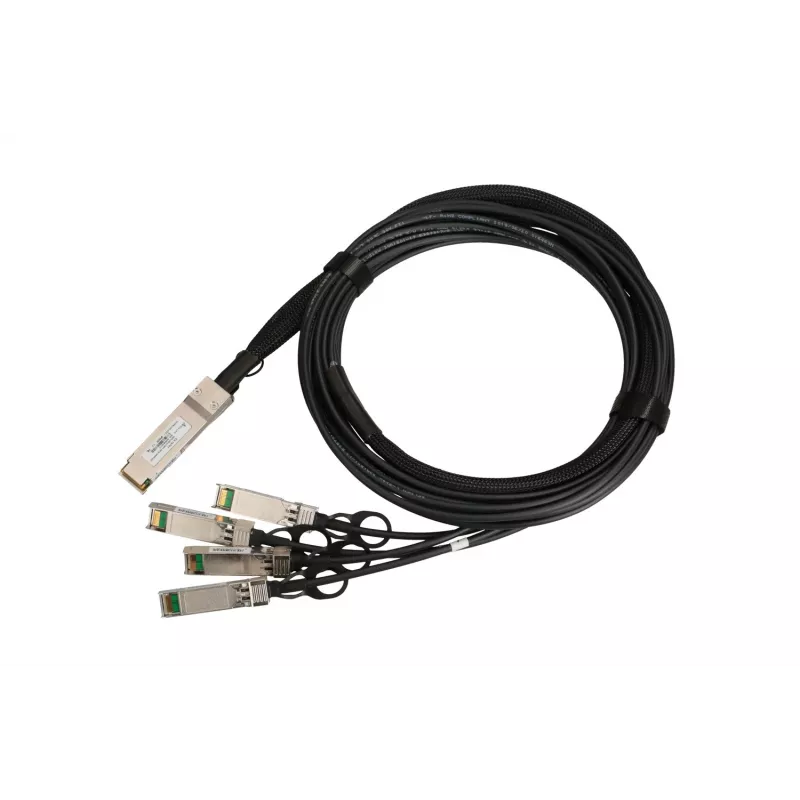

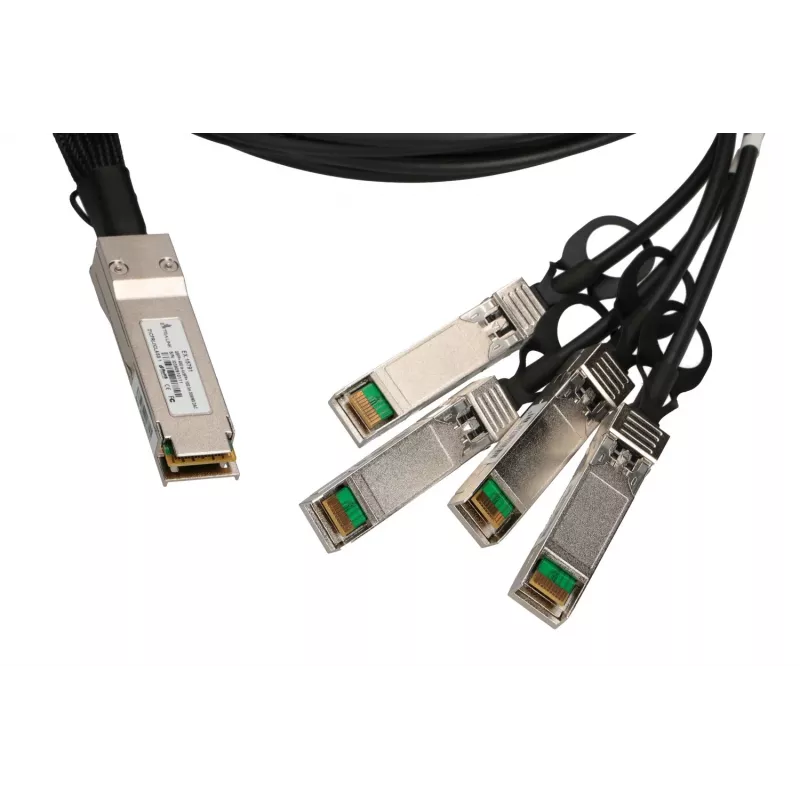

Kabel QSFP+ DAC Extralink 40 Gb/s do 4×10 Gb/s, 3 m, 30AWG, QSFP+ męski–męski

Kabel Extralink QSFP+ DAC to zespół bezpośredniego połączenia miedzianego o stałej długości, zapewniający połączenie 40 Gb/s QSFP+ podzielone na cztery niezależne tory 10 Gb/s. Kabel wyposażony jest w męskie złącza QSFP+ na obu końcach, nominalną długość 3 m i przewody 30AWG, i obsługuje pracę w trybie pełnego dupleksu dla połączeń o krótkim zasięgu i niskich opóźnieniach w środowiskach centrów danych i szaf agregacyjnych.

Zalety

Pasywna konstrukcja miedziana zapewnia niskie opóźnienia i stałą integralność sygnału dla łączy o dużej przepustowości bez konieczności stosowania transceiverów optycznych. Stała długość 3 m upraszcza planowanie szaf i zarządzanie okablowaniem, a logiczny podział QSFP+ na 4×10 Gb/s umożliwia elastyczną łączność z przełącznikami, serwerami i kartami sieciowymi z torami 10 Gb/s. Rozmiar przewodu 30AWG zapewnia równowagę między elastycznością a wydajnością elektryczną dla niezawodnych połączeń krótkiego zasięgu.

Odpowiednie do

Kluczowe specyfikacje

Sposób użycia

Zainstaluj DAC, wsuwając złącza QSFP+ do kompatybilnych portów QSFP+ w obu urządzeniach, aż złącza się zatrzasną. Upewnij się, że porty na obu końcach są skonfigurowane na odpowiednią prędkość i mapowanie torów, a oprogramowanie urządzeń lub ustawienia przełącznika obsługują pasywne połączenia DAC. Poprowadź kabel, unikając ostrych zagięć i zachowując zalecany promień gięcia dla zespołów miedzianych 30AWG; unikaj nadmiernego naprężenia na końcach złączy. Nie są wymagane dodatkowe moduły zasilania ani optyczne.

Zalecenia

Sprawdź zgodność z dokumentacją konkretnego przełącznika lub karty sieciowej pod kątem obsługi pasywnego QSFP+ DAC i wszelkich wymaganych ustawień portów. Używaj długości 3 m do połączeń krótkiego zasięgu typu top-of-rack lub między sąsiednimi szafami; na większe odległości rozważ aktywne alternatywy miedziane lub optyczne. Sprawdzaj złącza pod kątem zanieczyszczeń i zapewnij prawidłowe osadzenie podczas instalacji, aby utrzymać niezawodność łącza.
