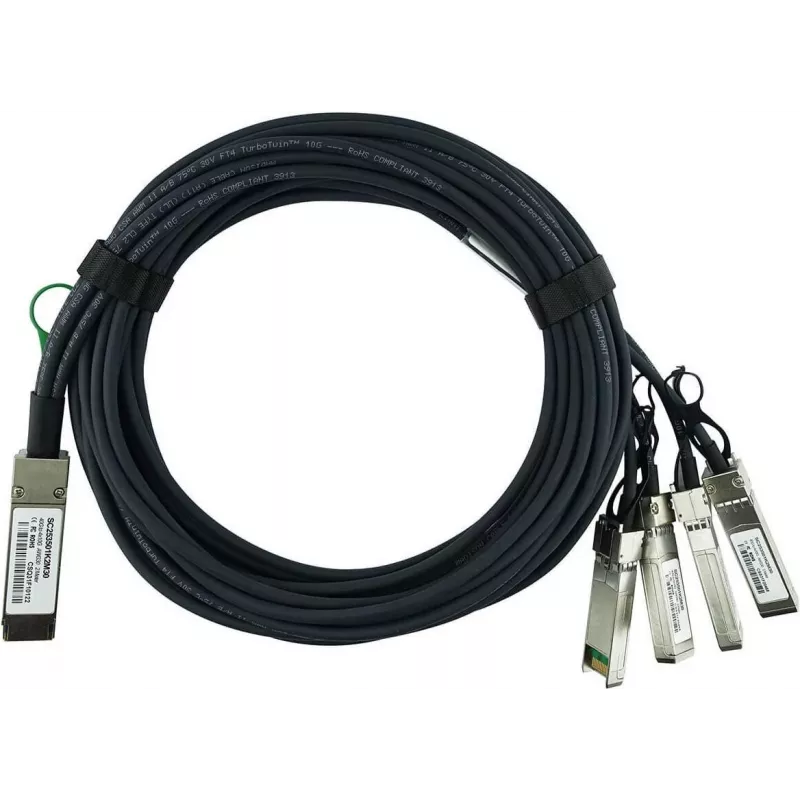

Kabel rozgałęźny CBO QSFP na 4x SFP+ 1 m BlueOptics (CBO 740-038152-BL)

Kabel rozgałęźny CBO QSFP na 4x SFP+ 1 m BlueOptics to bezpośredni kabel miedziany, który przekształca pojedynczy port QSFP w cztery porty SFP+. Ten 1-metrowy kabel ma męskie złącze QSFP na jednym końcu i cztery męskie złącza SFP+ na drugim, umożliwiając agregację lub rozgałęzienie łącza QSFP 40 Gb/s na maksymalnie cztery łącza SFP+ 10 Gb/s, jeśli obsługuje to sprzęt hosta. Kabel jest przeznaczony do połączeń krótkiego zasięgu w szafach, serwerowniach i węzłach sieciowych i stanowi kompaktową, ekonomiczną alternatywę dla transceiverów optycznych i okablowania, gdy wymagana jest łączność SFP+ z portu QSFP.

Zalety

Kabel umożliwia prostą konwersję typu plug-and-play między interfejsami QSFP i SFP+ bez potrzeby stosowania zewnętrznego zasilania ani konwerterów mediów. Jego bezpośrednia miedziana konstrukcja zmniejsza opóźnienia i zużycie energii w porównaniu z aktywnymi rozwiązaniami optycznymi na krótkie odległości. Format kabla rozgałęźnego typu „jeden na wiele” oszczędza miejsce na porty i upraszcza okablowanie przy podłączaniu wielu urządzeń 10GbE do portu QSFP 40GbE. Konstrukcja BlueOptics zapewnia spójne właściwości elektryczne i niezawodne dopasowanie z kompatybilnymi portami QSFP i SFP+.

Zastosowanie

• Dzielenie portu QSFP 40 Gb/s na cztery łącza SFP+ 10 Gb/s do połączeń serwer-przełącznik
• Łącza uplink krótkiego zasięgu między przełącznikami a urządzeniami agregującymi w centrach danych
• Połączenia bezpośrednie między macierzami pamięci masowej a adapterami hostów obsługującymi SFP+
• Kompaktowe prowadzenie kabli wewnątrz szaf i szafek sieciowych, gdzie transceivery optyczne nie są wymagane

Kluczowe specyfikacje

• Typ kabla: miedziany kabel rozgałęźny do bezpośredniego podłączenia
• Końcówki złączy: 1 x męski QSFP na 4 x męski SFP+
• Długość: 1 metr
• Obsługiwana przepływność na linię: do 10 Gb/s na linię SFP+ (łącznie 40 Gb/s, jeśli obsługiwane)
• Typowe zastosowanie: połączenia krótkiego zasięgu, wewnątrz szafy i między sąsiednimi szafami
• Kolor: niebieski

Jak używać

Włóż złącze QSFP do kompatybilnego portu QSFP w przełączniku, routerze lub adapterze sieciowym, a złącza SFP+ wpinaj do docelowych portów SFP+ w serwerach, przełącznikach lub urządzeniach pamięci masowej. Upewnij się, że oba końce są w pełni osadzone i zablokowane zgodnie z instrukcjami urządzenia hosta. Sprawdź dokumentację sprzętu hosta, aby potwierdzić, że rozgałęzienie QSFP na SFP+ jest obsługiwane i że port jest skonfigurowany do zamierzonej zagregowanej lub dyskretnej pracy 10GbE. Dla samego kabla nie są wymagane żadne dodatkowe sterowniki, ale może być konieczne skonfigurowanie ustawień łączy na podłączonych urządzeniach.

Zalecenia

Używaj tego kabla rozgałęźnego do krótkich połączeń wewnątrz szafy i unikaj zginania kabla poza promienie gięcia określone przez producenta. Przed wdrożeniem zweryfikuj kompatybilność przełącznika lub adaptera z pasywnymi rozgałęzieniami QSFP-SFP+ i potwierdź obsługiwane prędkości łączy. Dla przebiegów dłuższych niż jeden metr lub w środowiskach wymagających izolacji optycznej wybierz odpowiednie aktywne rozwiązania optyczne lub światłowodowe.
