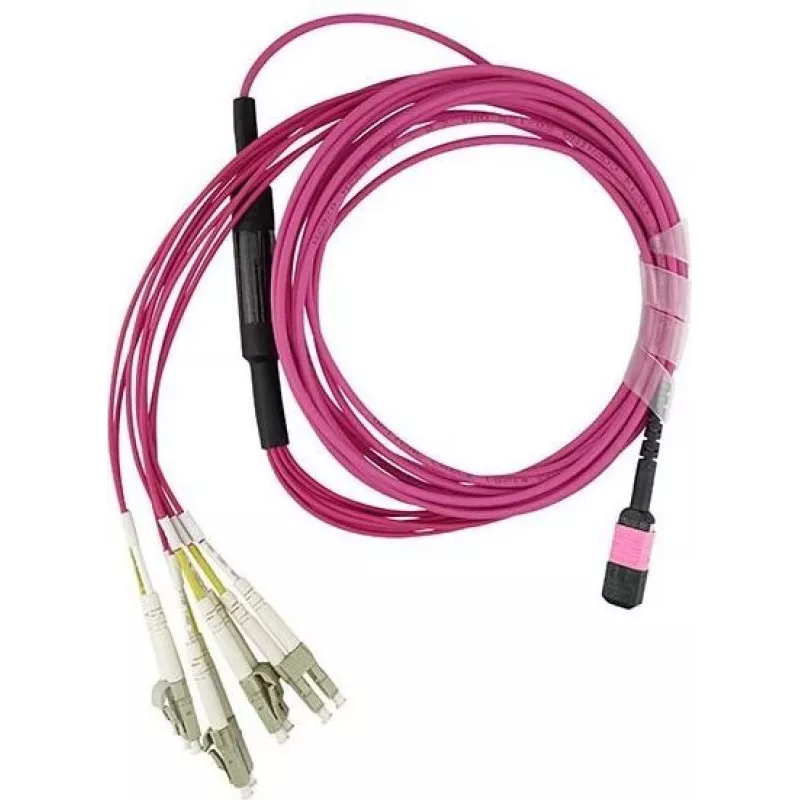

Kabel rozgałęźny MPO/UPC do 4x duplex LC/UPC BlueOptics MCA7J70-C005-BO, 5 m, OM4 MM 50/125µm, 8‑żyłowy, LSZH 3,0 mm, magenta

BlueOptics MCA7J70-C005-BO to wielomodowy kabel rozgałęźny ze złączem MPO/UPC na jednym końcu i czterema złączami duplex LC/UPC na drugim. Kabel o długości 5 m jest zbudowany na wielomodowym włóknie OM4 50/125 µm z ośmioma rdzeniami, zamknięty w 3,0 mm płaszczu LSZH w kolorze magenta. Zestaw jest dostarczany bez pinów MPO i zawiera raport z testów optycznych, co czyni go odpowiednim do połączeń trunk-to-patch w centrach danych i szafach telekomunikacyjnych.

Zalety

Ten kabel rozgałęźny MPO/UPC do 4× duplex LC/UPC zapewnia kompaktowe, fabrycznie zakończone rozwiązanie do rozdzielania magistrali MPO na pojedyncze łącza duplex LC. Wielomodowe włókno OM4 obsługuje wyższą przepustowość i większy zasięg w porównaniu z włóknami wielomodowymi niższej klasy, a płaszcz LSZH zmniejsza emisję dymu i toksycznych gazów w przypadku pożaru. Dołączony raport z testów optycznych dokumentuje parametry wydajnościowe, a magenta płaszcz umożliwia łatwą identyfikację wizualną włókna OM4 w wiązkach kablowych.

Zastosowanie

Kluczowe specyfikacje

Sposób użycia

Poprowadź kabel zgodnie ze standardowymi praktykami zarządzania kablami, aby uniknąć ostrych zagięć i nadmiernego obciążenia rozciągającego; zachowaj minimalny promień gięcia określony dla kabli wielomodowych 3,0 mm. Włóż złącze MPO do portu magistrali MPO i zabezpiecz je zgodnie z wytycznymi producenta sprzętu. Podłącz każde złącze duplex LC/UPC do odpowiednich portów LC na panelach krosowych lub urządzeniach aktywnych, zwracając uwagę na mapowanie kanałów i polaryzację. Zweryfikuj jakość łącza na podstawie dostarczonego raportu z testów optycznych i w razie potrzeby przeprowadź dodatkowe testy tłumienności wtrąceniowej lub ciągłości na miejscu.

Zalecenia

W celu zapewnienia niezawodnego działania przechowuj i obsługuj kabel w czystym środowisku, unikaj zanieczyszczania końcówek złączy i czyść złącza odpowiednimi narzędziami do czyszczenia włókien przed połączeniem. Używaj tego kabla rozgałęźnego OM4 do łączy wielomodowych krótkiego i średniego zasięgu (np. 10/40/100 GbE) wewnątrz szaf oraz między sąsiednimi rzędami szaf; jeśli wymagane jest pinowanie MPO, upewnij się, że piny są dodane przez wykwalifikowanego technika zgodnie ze specyfikacjami producenta.
