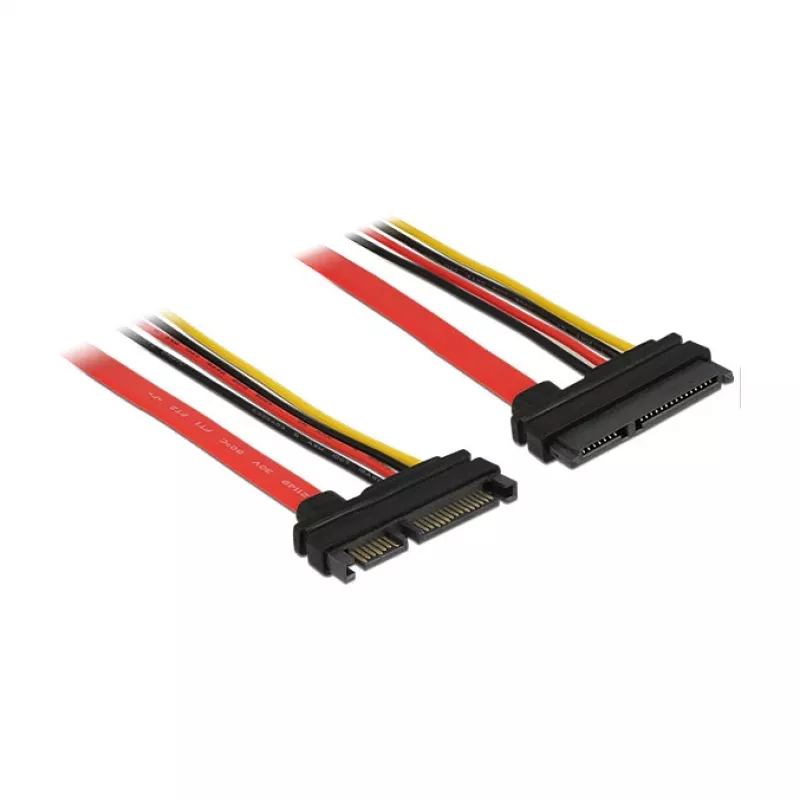

Kabel SATA DeLOCK 83803 0,3 m SATA 22-pin czarny czerwony żółty

Ten kabel przedłużający SATA firmy Delock umożliwia przedłużenie interfejsu danych i zasilania SATA i może być używany do podłączania różnych urządzeń z 22-pinowym złączem SATA. Kabel ma długość 0,3 m i posiada wtyk oraz gniazdo SATA 22-pin (7 pinów danych + 15 pinów zasilania). Obsługuje prędkości przesyłu danych do 6 Gb/s i jest wstecznie kompatybilny z SATA 1,5 Gb/s i 3 Gb/s. Kabel wykorzystuje przewód 26 AWG dla linii danych i 18 AWG dla linii zasilania oraz zawiera cztery przewody zasilające: żółty (12 V), czerwony (5 V) i czarny (GND).

Zalety

Kabel SATA Delock zapewnia kompaktowe przedłużenie o długości 0,3 m, które zachowuje sygnalizację SATA 6 Gb/s, pozostając jednocześnie kompatybilnym z wcześniejszymi wersjami SATA. Zintegrowany wtyk i gniazdo 22-pin łączą dane i zasilanie w jednym połączeniu, a grubsze przewody zasilające 18 AWG poprawiają dostarczanie mocy do podłączonych urządzeń. Kolorowe przewody ułatwiają identyfikację podczas instalacji.

Nadaje się do

• Przedłużania wewnętrznych połączeń SATA między płytą główną a napędami
• Podłączania dysków twardych SATA, SSD i napędów optycznych wewnątrz obudów PC
• Wymiany lub przedłużania krótkich/źle dopasowanych wewnętrznych kabli SATA

Kluczowe specyfikacje

• Typ kabla: SATA I (kompatybilny z SATA I/II/III)
• Długość kabla: 0,3 m
• Złącze 1: Wtyk SATA 22-pin (7 pinów danych + 15 pinów zasilania)
• Złącze 2: Gniazdo SATA 22-pin (7 pinów danych + 15 pinów zasilania)
• Prędkość przesyłu danych: do 6 Gb/s, wstecznie kompatybilny z 1,5/3 Gb/s
• Linia danych: 26 AWG; Linia zasilania: 18 AWG

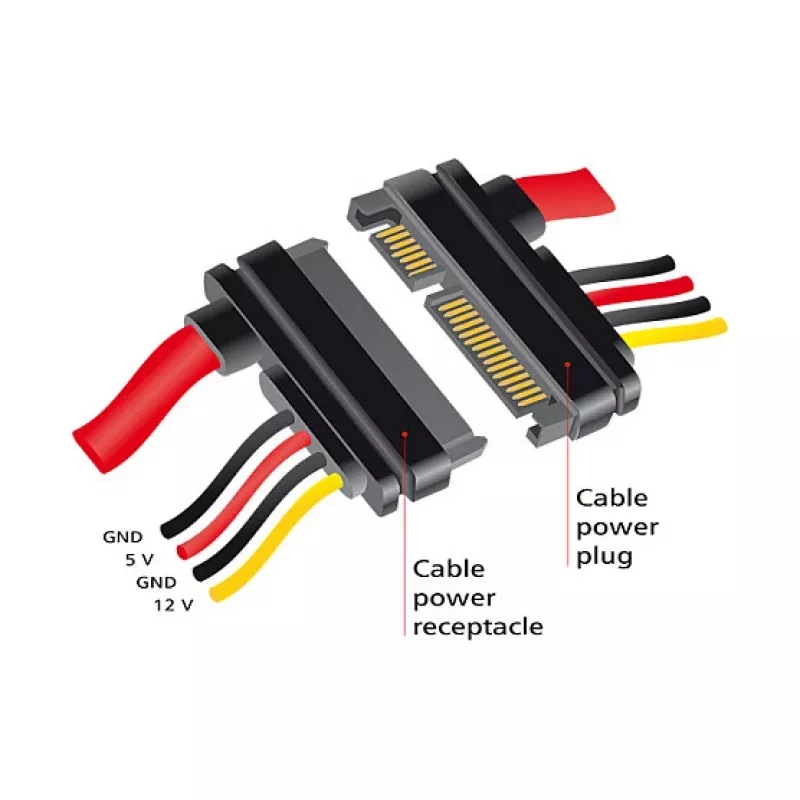

• Przewody zasilające: 4 (żółty = 12 V, czerwony = 5 V, czarny = GND)
• Kolor produktu: Czarny, Czerwony, Żółty

Sposób użycia

Podłącz wtyk SATA 22-pin do gniazda SATA na płycie głównej lub kontrolerze hosta i włóż koniec gniazda SATA 22-pin do urządzenia SATA (HDD, SSD lub napęd optyczny). Upewnij się, że złącza są wyrównane i w pełni osadzone, aby zapewnić zarówno dane, jak i zasilanie. Nie używaj siły; jeśli nie pasuje łatwo, sprawdź orientację i złącze urządzenia pod kątem przeszkód.

Zalecenia

Używaj tego kabla przedłużającego SATA Delock 0,3 m do wewnętrznych połączeń montowanych w obudowie. Unikaj ostrego zginania kabla, trzymaj go z dala od wentylatorów i źródeł ciepła oraz zapewnij odpowiednie odciążenie, aby zachować integralność sygnału i bezpieczne dostarczanie zasilania.
