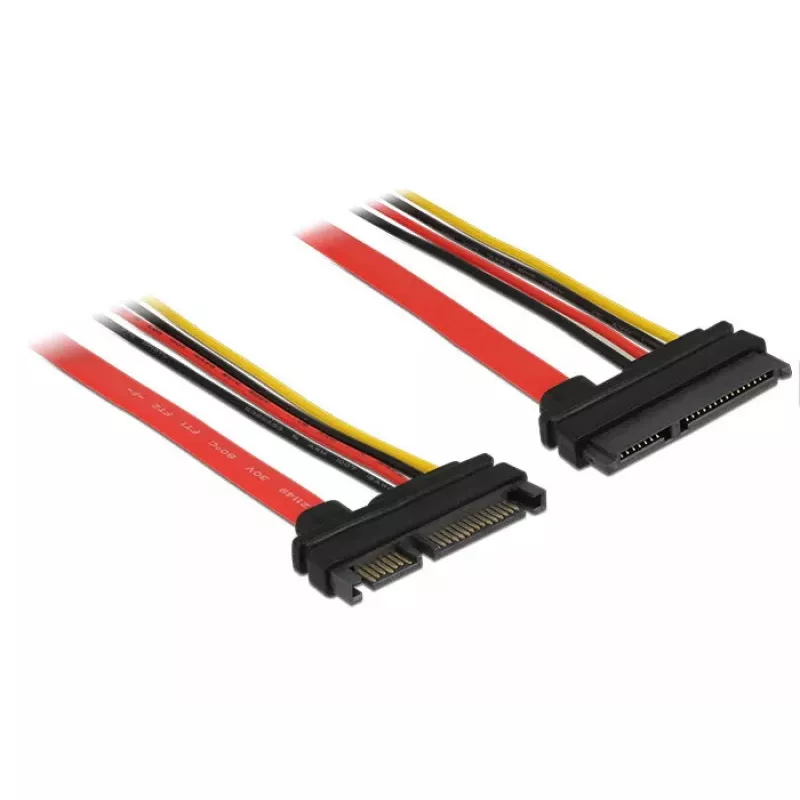

Kabel SATA DeLOCK 83804 1 m SATA 22-stykowy Czarny Czerwony Żółty

Ten przedłużacz SATA firmy Delock umożliwia przedłużenie interfejsu danych i zasilania SATA i może być używany do podłączania różnych urządzeń z 22-stykowym złączem SATA. Kabel ma długość 1 m i posiada z obu stron złącze 22-stykowe SATA (7-stykowe dane + 15-stykowe zasilanie). Obsługuje prędkość transferu SATA do 6 Gb/s i jest wstecznie kompatybilny z SATA 1,5 Gb/s i 3 Gb/s. Kabel zawiera cztery przewody zasilające (żółty = 12 V, czerwony = 5 V, czarny = GND) i wykorzystuje przewody 26 AWG do transmisji danych oraz 18 AWG do zasilania.

Zalety

DeLOCK 83804 oferuje pełne 22-stykowe złącze SATA do jednoczesnego przedłużenia danych i zasilania, obsługę prędkości SATA 6 Gb/s oraz wsteczną kompatybilność ze starszymi standardami SATA. Długość 1 m zapewnia elastyczność w prowadzeniu kabli wewnątrz komputera, a użycie przewodów zasilających 18 AWG gwarantuje stabilne dostarczanie zasilania, podczas gdy okablowanie danych 26 AWG zapewnia niezawodną transmisję sygnału.

Zastosowanie

• Przedłużanie wewnętrznych połączeń SATA między płytą główną a napędami
• Podłączanie dysków twardych SATA lub SSD w ciasnych lub przekonfigurowanych obudowach komputerowych
• Wymiana krótkiego lub uszkodzonego wewnętrznego kabla SATA

Kluczowe specyfikacje

• Typ kabla: SATA I
• Długość: 1 m
• Złącza: wtyk SATA 22-stykowy (7-stykowe dane + 15-stykowe zasilanie) do gniazda SATA 22-stykowego
• Szybkość przesyłania danych: do 6 Gb/s (wstecznie kompatybilny z 1,5 Gb/s i 3 Gb/s)

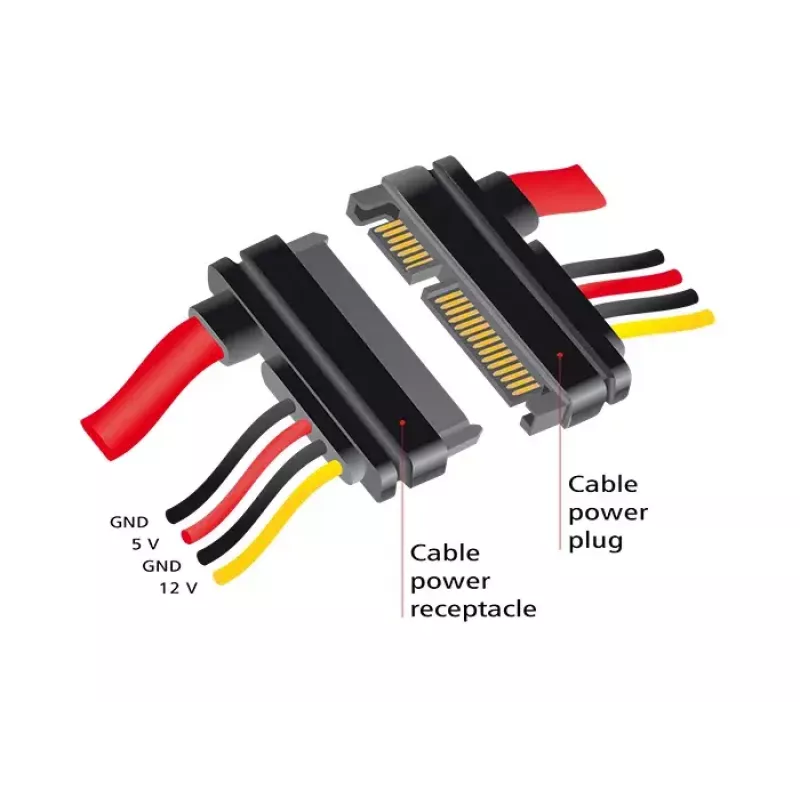

• Przewody zasilające: 4 (żółty = 12 V, czerwony = 5 V, czarny = GND)
• Rozmiary przewodów: 26 AWG linia danych, 18 AWG linia zasilania
• Kolor: Czarny, Czerwony, Żółty

Jak używać

Wyrównaj 22-stykowe złącze SATA z odpowiednim gniazdem w urządzeniu lub na płycie głównej i wciśnij je, aż zostanie stabilnie osadzone. Podłącz drugi koniec do docelowego urządzenia SATA, upewniając się, że klucz w kształcie litery L jest prawidłowo zorientowany. Poprowadź kabel wewnątrz obudowy komputera, unikając ostrych zagięć i punktów ściskania, i w razie potrzeby zabezpiecz go opaskami kablowymi. Przed włączeniem systemu sprawdź połączenia zasilania i danych.

Zalecenia

Używaj kabla tylko do połączeń wewnętrznych i unikaj narażania go na nadmierne ciepło lub naprężenia mechaniczne. Aby uzyskać najlepszą wydajność, utrzymuj krótkie trasy kablowe i unikaj ciasnych zagięć; upewnij się, że złącza są w pełni osadzone, aby utrzymać stabilny transfer danych do 6 Gb/s.
