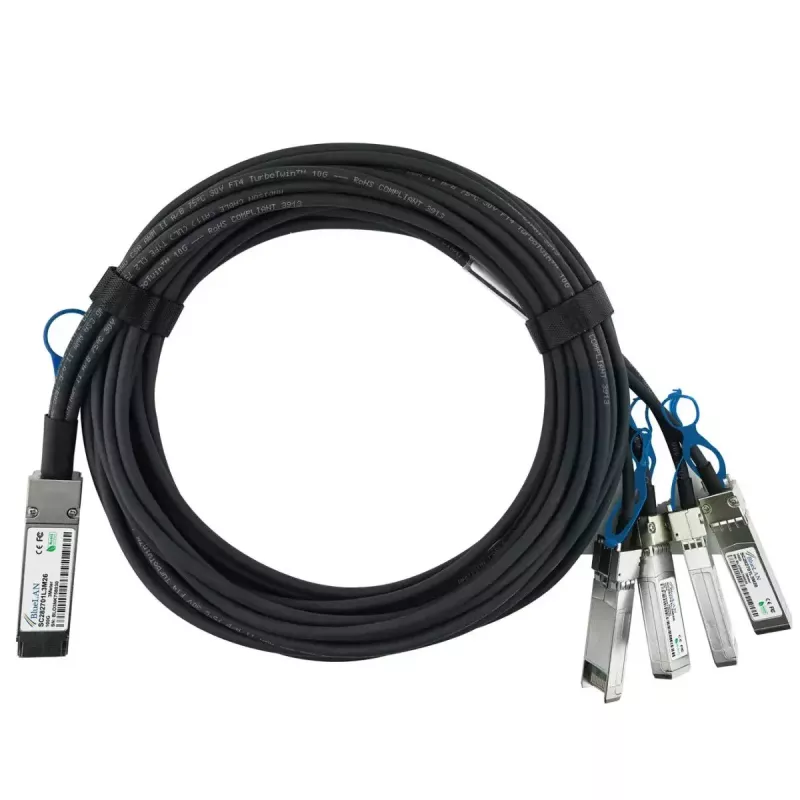

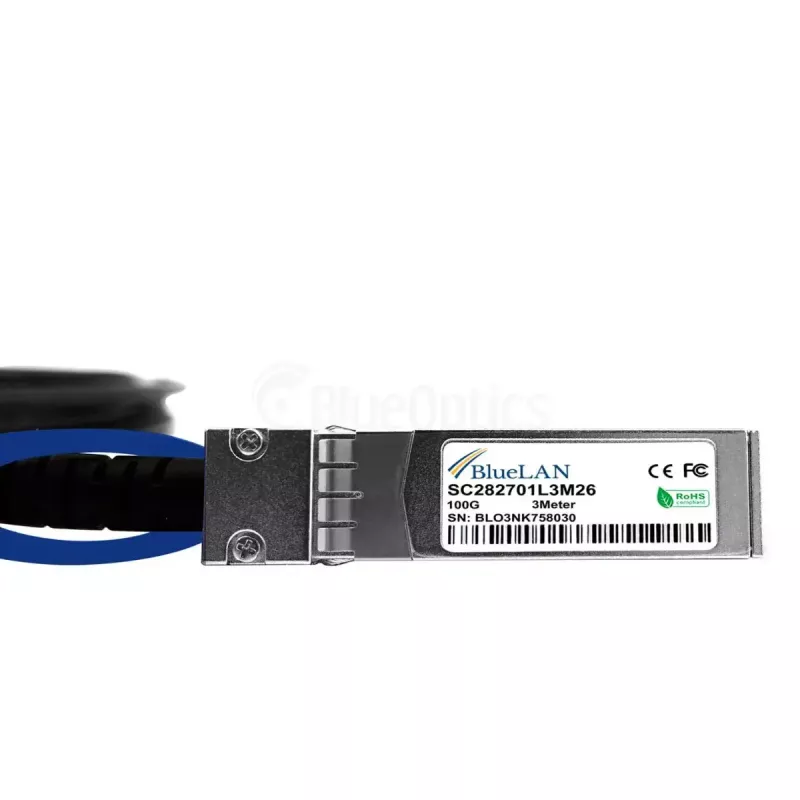

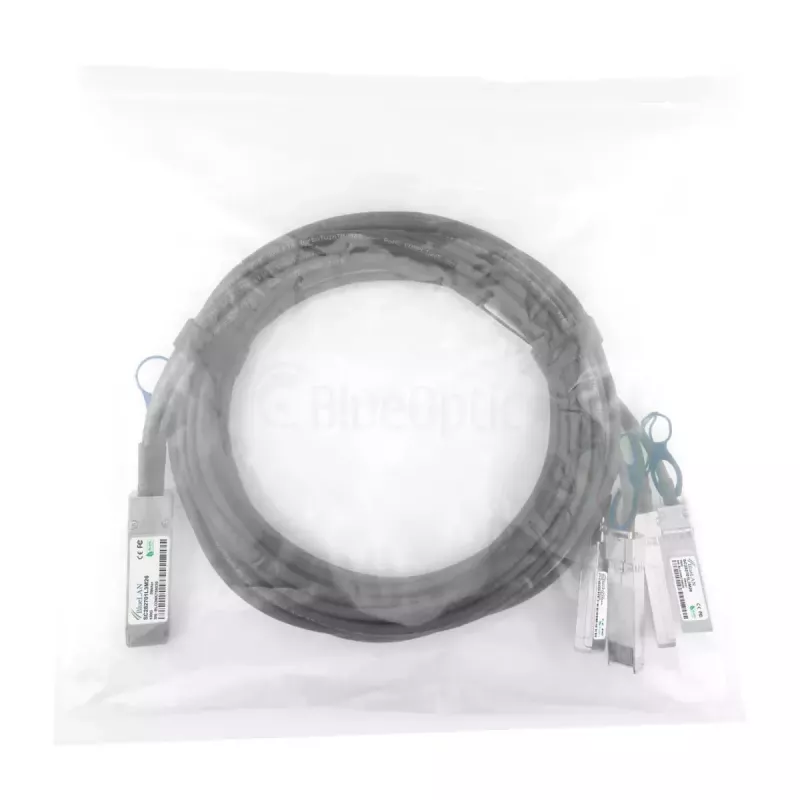

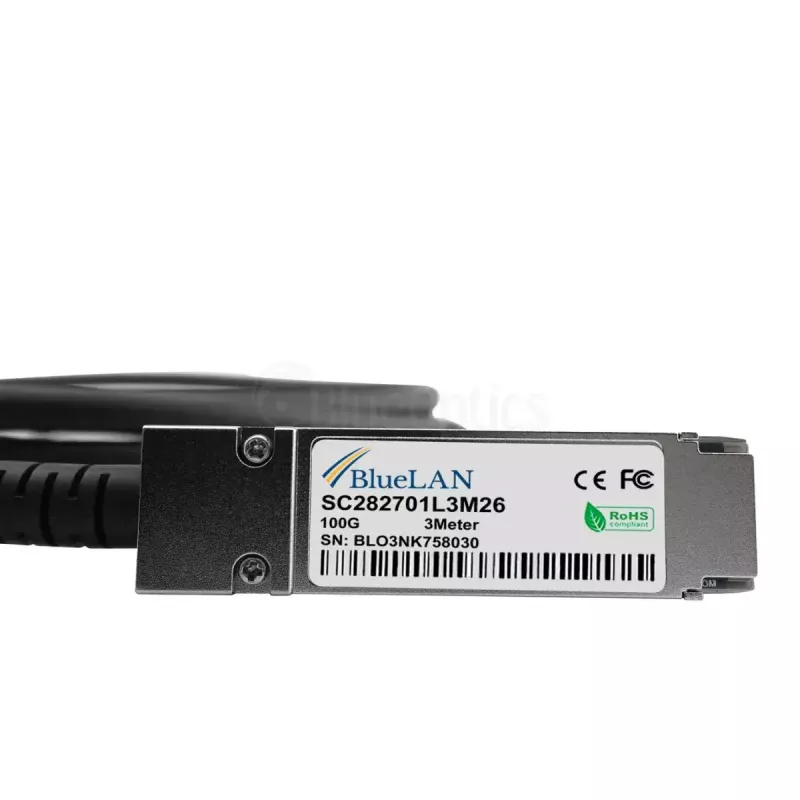

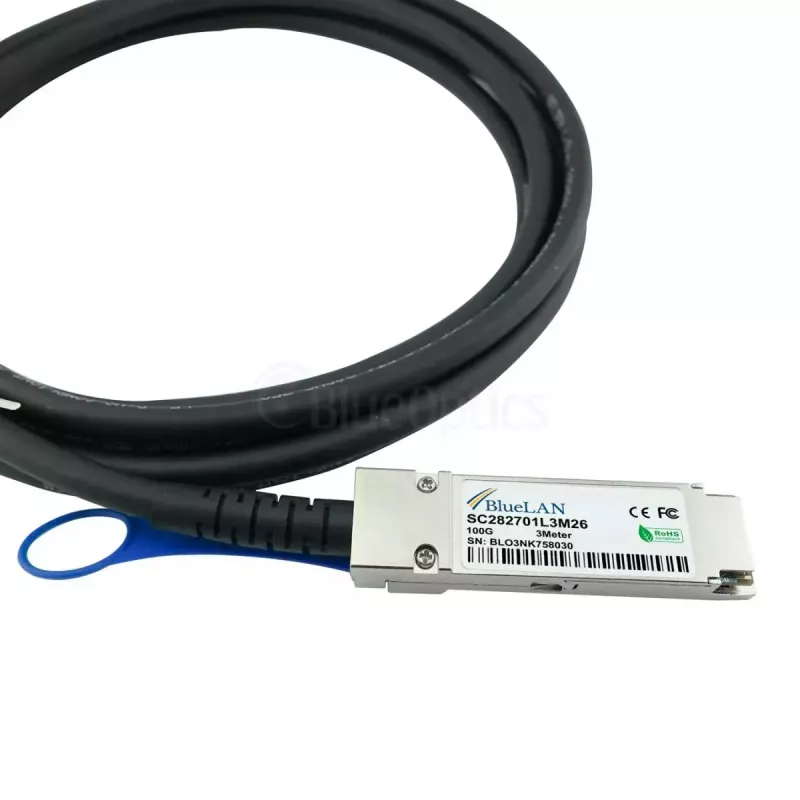

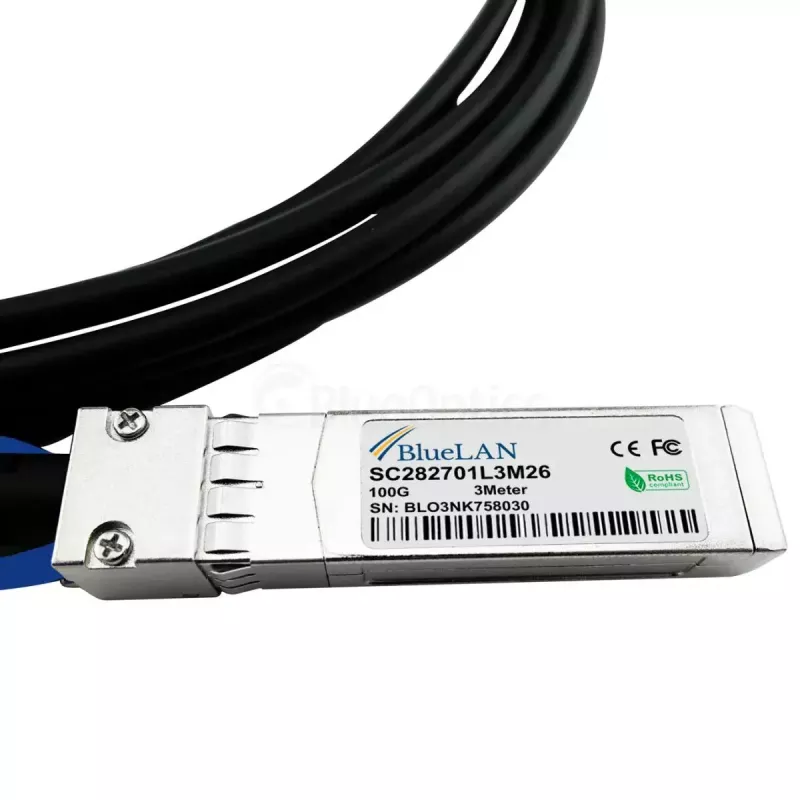

Kabel sieciowy BlueOptics 470-ABQF-BL QSFP28 4xSFP28 InfiniBand 2m czarny

BlueOptics 470-ABQF-BL QSFP28 4xSFP28 InfiniBand 2m czarny to 2-metrowy pasywny kabel połączeniowy bezpośredni (DAC) zaprojektowany do szybkich połączeń na krótkie odległości w szafach i między sąsiednimi szafami. Jeden koniec zakończony jest wtykiem QSFP28, drugi dzieli się na cztery wtyki SFP28, umożliwiając transmisję elektryczną 100GBase-CR4 lub 4x25GBASE-CR po miedzi twinax. Kabel jest zgodny ze specyfikacją MSA i przeznaczony do użytku ze sprzętem obsługującym połączenia bezpośrednie QSFP28-do-4xSFP28, stanowiąc kompaktowe łącze o niskim opóźnieniu dla przełączników, routerów i systemów pamięci masowej.

Zalety

Kabel łączy format QSFP28 do 4xSFP28 z konstrukcją twinax 26 AWG, zapewniając przepustowość do 100 Gbit/s na dystansie 2 m przy niskim zużyciu energii i małych opóźnieniach. Pasywna konstrukcja twinax eliminuje elementy aktywne w kablu, redukując punkty awarii i koszty produkcji. Komponenty i produkcja są zgodne z normami MSA w zakresie kompatybilności mechanicznej i elektrycznej z obsługiwanym sprzętem. Czarna powłoka zewnętrzna zapewnia trwałe wykończenie odpowiednie do gęstego okablowania w szafach centrów danych.

Zastosowanie

• Połączenia krótkiego zasięgu między szafami lub wewnątrz szaf w centrach danych
• Łączenie portów QSFP28 z wieloma portami SFP28 w celu podziału 100G na 4x25G
• Klastry obliczeniowe wysokiej wydajności i sieci InfiniBand obsługujące elektryczne kable DAC
• Przełączniki, routery i systemy pamięci masowej akceptujące kable połączeniowe bezpośrednie QSFP28-do-4xSFP28

Kluczowe specyfikacje

• Długość: 2 m
• Konfiguracja złączy: QSFP28 na 4x SFP28 (męski na męski)
• Rodzaj transmisji: Pasywna miedź twinax (kabel połączeniowy bezpośredni)
• Obsługiwane szybkości transmisji: do 100 Gbit/s (łącznie) (100GBase-CR4 / 4x25GBASE-CR)
• Przekrój przewodu: 26 AWG
• Kolor: czarny
• Typowe zastosowanie: Ethernet, FCoE, Fibre Channel i InfiniBand na krótkie odległości
• Waga: ok. 0,35 kg

Sposób użycia

Sprawdź, czy oba urządzenia obsługują pasywne połączenia DAC QSFP28-do-4xSFP28 i zamierzony protokół transmisji. W razie potrzeby wyłącz zasilanie lub postępuj zgodnie z procedurami hot-plug zalecanymi przez producentów urządzeń przed podłączeniem. Włóż wtyk QSFP28 do portu QSFP28 i podłącz każdy wtyk SFP28 do odpowiednich portów SFP28. Upewnij się, że złącza są w pełni osadzone, a prowadzenie kabla zapobiega nadmiernemu zginaniu lub naprężeniom. Po podłączeniu potwierdź stan łącza i wynegocjowane prędkości w interfejsie zarządzania sprzętem.

Zalecenia

Aby zapewnić niezawodną pracę, unikaj ciasnych zagięć i zachowaj promień gięcia zgodny ze specyfikacją kabla twinax. Używaj tego pasywnego kabla DAC o długości 2 m do łączy na krótkie odległości wewnątrz szaf lub między sąsiednimi szafami; na większe odległości rozważ zastosowanie rozwiązań opartych na aktywnych światłowodach lub transceiverach. Zapoznaj się z dokumentacją producenta sprzętu, aby potwierdzić obsługę pasywnych kabli DAC oraz ewentualne wymagane ustawienia oprogramowania układowego lub konfiguracji.
