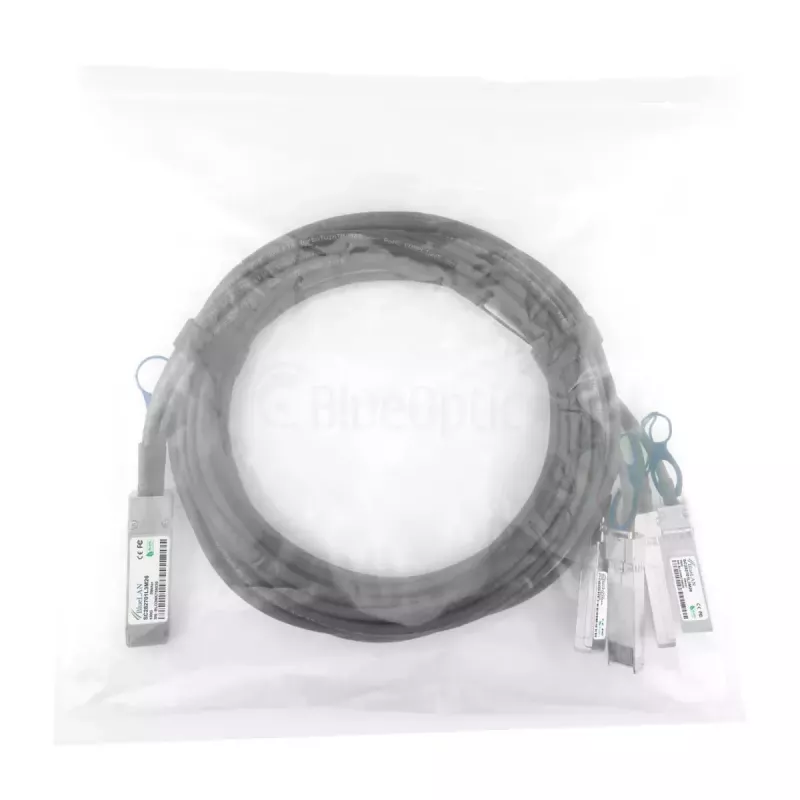

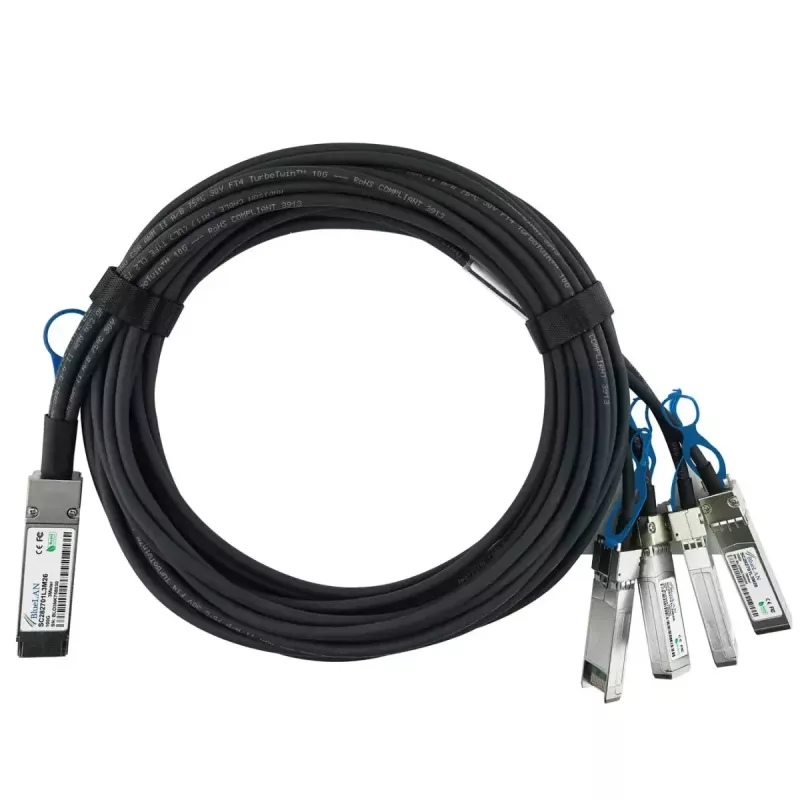

Kabel sieciowy BlueOptics DAC-Q28-S28-2M-BL QSFP28 4xSFP28 InfiniBand 2m Czarny

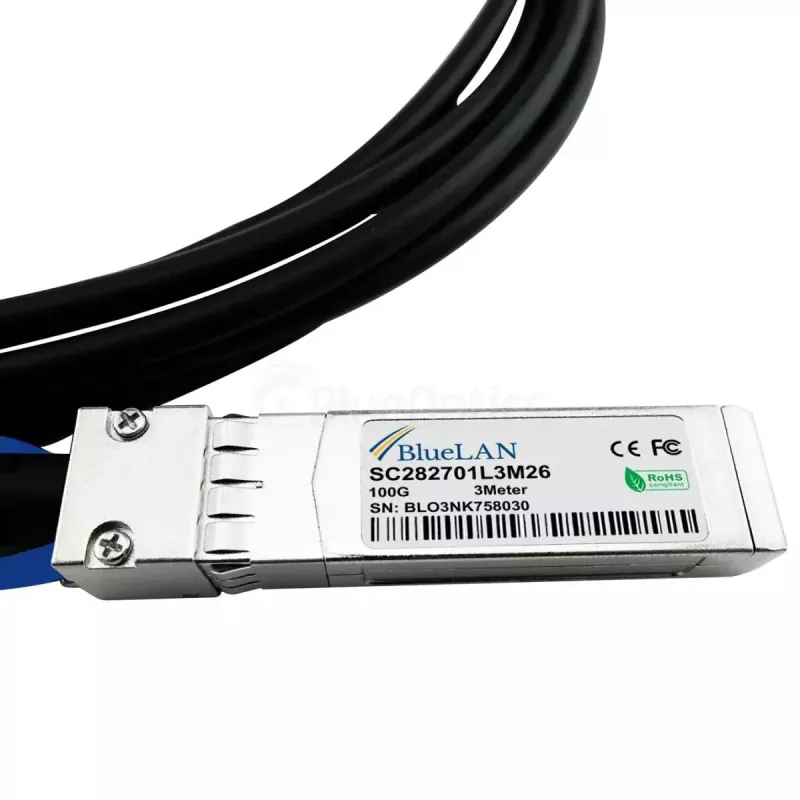

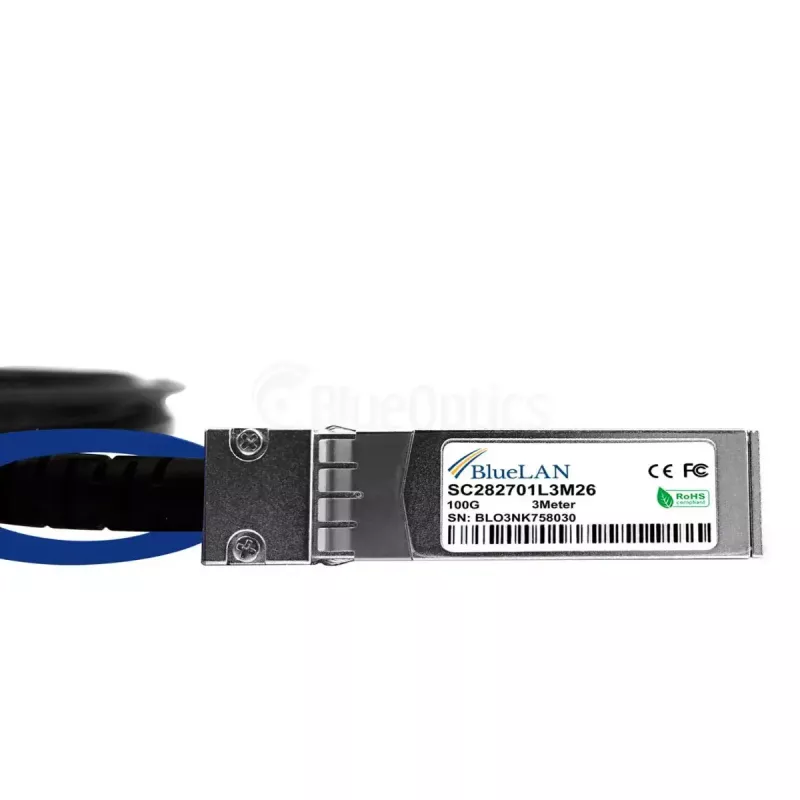

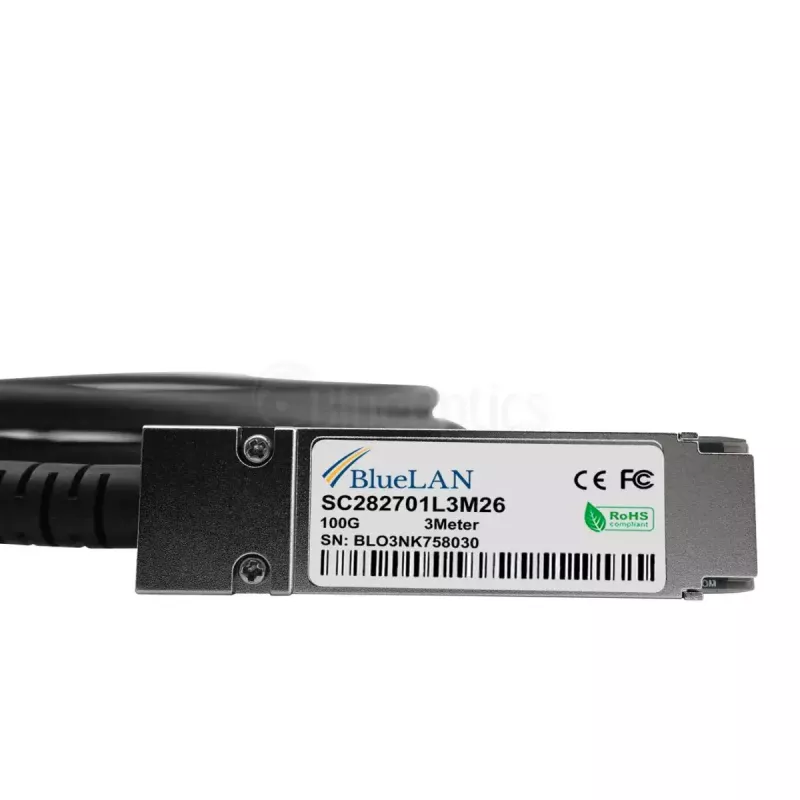

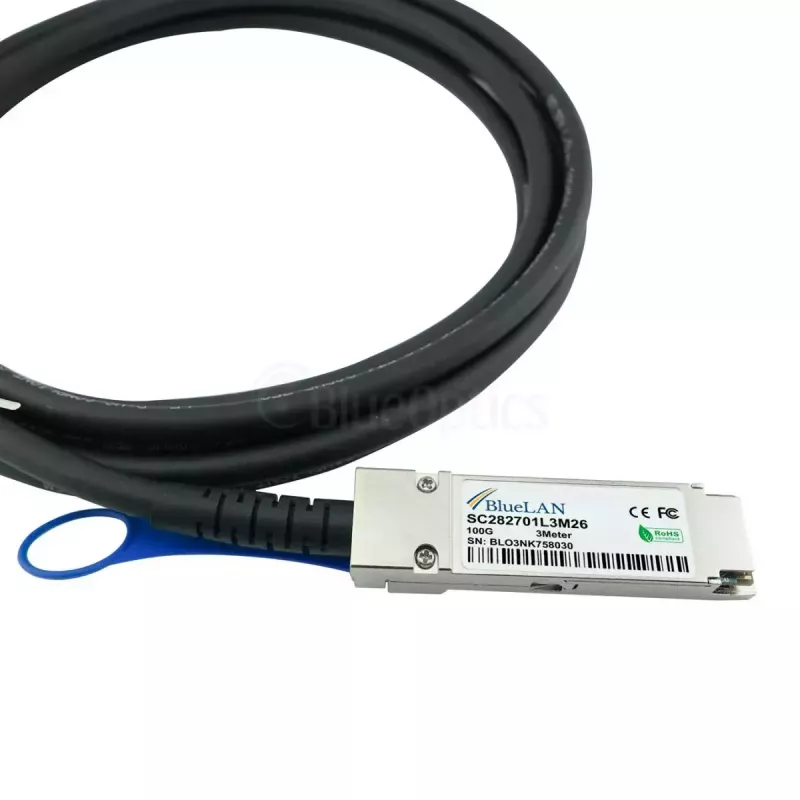

BlueOptics DAC-Q28-S28-2M-BL to kabel bezpośredniego połączenia (DAC) o długości 2 m, zaprojektowany do szybkich połączeń na krótkie odległości w centrach danych i środowiskach rackowych. Jeden koniec jest wyposażony w złącze QSFP28, a drugi rozdziela się na cztery złącza SFP28, umożliwiając połączenie 100GBase-CR4 do 4x25GBASE-CR za pośrednictwem miedzianego przewodu twinax. Kabel to pasywny, zgodny z MSA zespół twinax z przewodnikami 26 AWG i czarną osłoną zewnętrzną. Przeznaczony jest do zastosowań, w których preferowane są elektryczne łącza krótkodystansowe zamiast aktywnych transceiverów optycznych i obsługuje protokoły Ethernet, FCoE, Fibre Channel oraz InfiniBand przy użyciu zgodnego sprzętu.

Zalety

Kabel zapewnia ekonomiczne połączenie o niskich opóźnieniach na krótkie odległości, przy niskim poborze mocy dzięki pasywnej konstrukcji twinax. Zgodność z MSA oraz podział QSFP28 na 4xSFP28 umożliwia elastyczne wdrażanie między portami 100G a wieloma portami 25G bez dodatkowych transceiverów. Zbudowany z komponentów klasy przemysłowej i przewodników 26 AWG, zespół nadaje się do gęstych instalacji rackowych i został zaprojektowany z myślą o stałej wydajności i długim okresie eksploatacji przy użytkowaniu w zalecanych odległościach i na obsługiwanych platformach.

Zastosowanie

• Łączenie portów QSFP28 100G z czterema portami SFP28 25G w obrębie tego samego racka lub sąsiednich racków
• Połączenia switch-switch i switch-serwer o dużej gęstości w centrach danych
• Łącza InfiniBand, Ethernet, FCoE lub Fibre Channel na krótkie odległości do 2 m
• Środowiska, w których wymagane są niskie opóźnienia i niski pobór mocy

Specyfikacja techniczna

• Długość kabla: 2 m
• Konfiguracja złączy: QSFP28 na 4 × SFP28
• Typ kabla: Pasywny kabel miedziany twinax (DAC)
• Przekrój przewodnika: 26 AWG
• Obsługiwane przepływności/protokoły: 100GBase-CR4 / 4×25GBASE-CR, kompatybilny z Ethernet, FCoE, Fibre Channel i InfiniBand na krótkie odległości
• Kolor produktu: Czarny
• Typowe zastosowanie: Połączenia wewnątrzrackowe i między sąsiednimi rackami

Sposób użycia

Upewnij się, że oba urządzenia wyraźnie obsługują pasywne kable bezpośredniego połączenia QSFP28 na 4×SFP28 twinax i że spełnione są wymagania dotyczące oprogramowania układowego/sterowników dla pasywnych DAC. Wyłącz zasilanie lub przełącz interfejsy w stan bezpieczny, jeśli zaleca to producent sprzętu, włóż złącze QSFP28 do portu 100G, a następnie podłącz cztery złącza SFP28 do odpowiednich portów 25G. Sprawdź stan łącza na każdym porcie i potwierdź wynegocjowane prędkości i protokoły za pomocą interfejsu zarządzania przełącznikiem lub hostem. Unikaj ostrych zagięć i nadmiernego naprężenia kabla oraz zabezpiecz trasowanie w kanałach rackowych lub panelach do zarządzania okablowaniem.

Zalecenia

Używaj tego pasywnego kabla DAC do krótkich łączy o dużej przepustowości wewnątrz racków lub między sąsiednimi rackami. Na większe odległości lub tam, gdzie wymagana jest izolacja optyczna, wybierz aktywne kable optyczne lub rozwiązania z transceiverem i światłowodem. Regularnie sprawdzaj styki złączy i trasowanie kabli, aby utrzymać integralność sygnału i oczekiwany okres eksploatacji.
