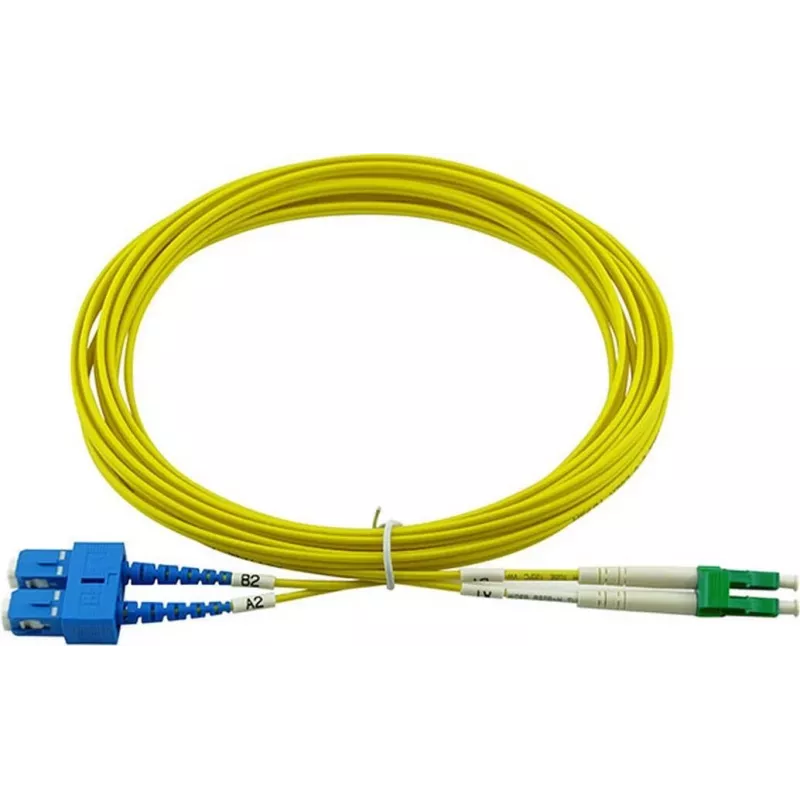

Kabel sieciowy BlueOptics Duplex LWL Patch kabel LC-APC/SC-UPC OS2 5m niebieski

Kabel krosowy światłowodowy BlueOptics Duplex LWL Patch kabel LC-APC/SC-UPC OS2 5m niebieski to kabel jednomodowy przeznaczony do połączeń punkt-punkt w sieciach telekomunikacyjnych i danych. Wykorzystuje złącza LC-APC na SC-UPC oraz jednomodowy światłowód OS2 (E9/125µm, G.657.A1) o długości 5 metrów. Kabel charakteryzuje się niską tłumiennością wtrąceniową poniżej 0,2 dB, ceramicznymi ferrulami i tubą buforową 2,0 mm zapewniającą stabilność mechaniczną. Zewnętrzna powłoka wykonana jest z materiału LSZH, ograniczającego emisję dymu i toksycznych gazów w pomieszczeniach zamkniętych. W zestawie znajduje się protokół pomiarowy weryfikujący tłumienność i parametry złączy.

Zalety

Ten kabel krosowy światłowodowy łączy wydajność jednomodowego włókna OS2 z geometriami czołowymi złączy APC/UPC, zapewniając niskie odbicia wsteczne i niską tłumienność wtrąceniową. Ceramiczne ferruly i wysokiej jakości światłowód markowy wspierają powtarzalne połączenia i długoterminową niezawodność. Powłoka LSZH zapewnia bezpieczniejsze użytkowanie w zamkniętych lub publicznych budynkach, gdzie wymagane jest ograniczenie dymu i właściwości bezhalogenowe. Dołączony protokół pomiarowy dokumentuje wartości testowe dla tłumienności i ciągłości.

Zastosowanie

• Łącza punkt-punkt jednomodowe w centrach danych i serwerowniach
• Połączenia szkieletowe i dostępowe w sieciach telekomunikacyjnych
• Kable przyłączeniowe FTTx, gdzie wymagane są interfejsy LC-APC do SC-UPC
• Instalacje wewnętrzne wymagające powłoki LSZH ze względów bezpieczeństwa

Kluczowe specyfikacje

• Typ włókna: jednomodowy OS2 (E9/125µm, G.657.A1)
• Złącze A: LC-APC (szlif kątowy)
• Złącze B: SC-UPC (szlif cylindryczny ultra-polished)
• Długość: 5 metrów
• Tłumienność wtrąceniowa: < 0,2 dB (typowo)
• Materiał ferruli: ceramiczny
• Średnica tuby buforowej: 2,0 mm
• Powłoka zewnętrzna: LSZH (bezhalogenowa o niskiej emisji dymu)
• W zestawie: protokół pomiarowy dokumentujący wyniki testów

Sposób użycia

Przed instalacją sprawdź złącza i pozostaw na nich nasadki ochronne aż do momentu podłączenia, aby uniknąć zanieczyszczenia. Włóż złącze LC-APC do odpowiedniego portu LC, a złącze SC-UPC do portu SC, upewniając się co do prawidłowej orientacji i stabilnego osadzenia. Unikaj ostrych zagięć i zachowaj minimalny promień gięcia określony dla włókna jednomodowego, aby zapobiec wzrostowi tłumienności. Poprowadź kabel wzdłuż tras prowadzenia kabli i przymocuj go odpowiednimi opaskami lub klipsami, nie ściskając powłoki ani tuby buforowej.

Zalecenia

Aby uzyskać najlepszą wydajność, przed podłączeniem wyczyść czoła złączy za pomocą zatwierdzonych narzędzi do czyszczenia światłowodów i zweryfikuj tłumienność łącza za pomocą miernika mocy lub reflektometru OTDR, korzystając z dostarczonego protokołu pomiarowego. Zachowaj promienie gięcia powyżej zaleceń producenta i unikaj naprężeń mechanicznych w miejscach połączeń. Stosuj okablowanie LSZH w zamkniętych przestrzeniach publicznych lub tam, gdzie przepisy budowlane wymagają materiałów niskodymnych.
