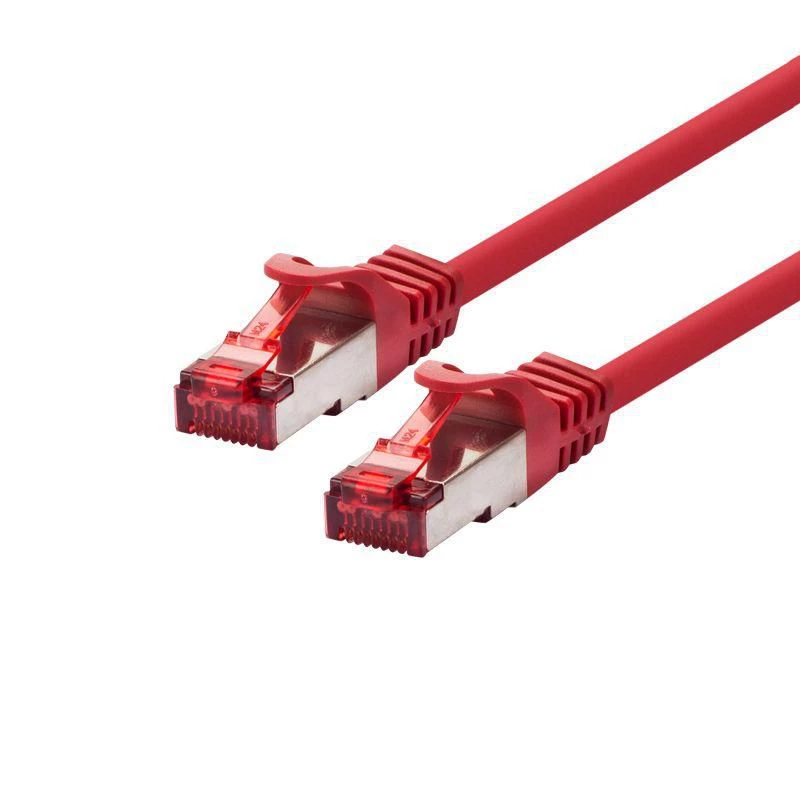

Kabel sieciowy LOGON Cat6 SSTP/PIMF 20 m, RJ-45 na RJ-45, czerwony

Kabel sieciowy LOGON Cat6 SSTP/PIMF o długości 20 m, zakończony z obu stron ekranowanymi wtykami RJ-45, zapewnia niezawodne fizyczne połączenie dla przewodowych sieci Ethernet. Wykonany zgodnie ze specyfikacją Cat6, z folią ekranującą każdą parę (PIMF) oraz ogólnym oplotem ekranującym (SSTP), kabel ten jest przeznaczony do środowisk, w których wymagana jest lepsza ochrona przed zakłóceniami elektromagnetycznymi (EMI) oraz niezawodna, szybka transmisja danych. Czerwona osłona ułatwia identyfikację i śledzenie kabla w panelach krosowych oraz trasach kablowych.

Zalety

Konstrukcja SSTP/PIMF łączy folię wokół każdej skręconej pary z pełnym oplotem na całości, redukując przesłuchy i zakłócenia zewnętrzne, co zapewnia bardziej stabilne sygnały. Kabel jest specyfikowany do 250 MHz i wykorzystuje 4 x 2 pary skręcone AWG 26/7 o impedancji nominalnej 100 omów, obsługując typowy Gigabit Ethernet i inne zastosowania Cat6. Ekranowane złącza RJ-45 oraz osłony z zabezpieczeniem przed zginaniem i odciążeniem naprężenia poprawiają trwałość mechaniczną i zmniejszają ryzyko uszkodzenia złącza podczas instalacji i konserwacji.

Zastosowanie

• Łączenie przełączników, routerów i paneli krosowych w biurach i serwerowniach
• Patchowanie i łączenie urządzeń sieciowych w instalacjach okablowania strukturalnego
• Sieci domowe, gdzie pożądana jest lepsza ochrona przed EMI
• Środowiska z umiarkowanym poziomem zakłóceń elektromagnetycznych, gdzie preferowane jest okablowanie ekranowane

Specyfikacja techniczna

• Kategoria kabla: Cat6
• Ekranowanie: Folia na parze (PIMF) z ogólnym oplotem ekranującym (SSTP)
• Długość: 20 m
• Pasmo częstotliwości: 250 MHz
• Żyła: 4 pary, 26 AWG linka (26/7)
• Impedancja charakterystyczna: 100 omów
• Złącza: Ekranowany RJ-45 męski na obu końcach
• Osłona: Zintegrowane zabezpieczenie przed zginaniem i odciążenie naprężenia
• Prowadzenie kabli: 1:1 (proste)

Sposób użycia

Użyj tego kabla krosowego LOGON Cat6 SSTP/PIMF do podłączania urządzeń sieciowych, wkładając ekranowane wtyki RJ-45 do odpowiednich ekranowanych portów w przełącznikach, routerach lub panelach krosowych. Upewnij się, że oba końce są w pełni wsunięte, a zatrzaski wtyków zaskoczyły. Aby zapewnić najlepszą skuteczność ekranowania, podłączaj do urządzeń lub paneli zapewniających właściwe uziemienie ekranu kabla. Poprowadź kabel tak, aby uniknąć ostrych zagięć; zintegrowana osłona i odciążenie zmniejszają naprężenia przy złączu, ale nie zastępują starannego zarządzania okablowaniem.

Zalecenia

Aby uzyskać optymalną wydajność, zachowaj promień gięcia większy niż czterokrotność średnicy kabla, unikaj prowadzenia kabla równolegle z liniami wysokiego napięcia oraz podłączaj do ekranowanych portów RJ-45 lub uziemionych paneli krosowych, aby zachować skuteczność ekranowania SSTP/PIMF. Zweryfikuj zgodność z kanałem Cat6, gdy jest on używany w certyfikowanych łączach kanałowych.
