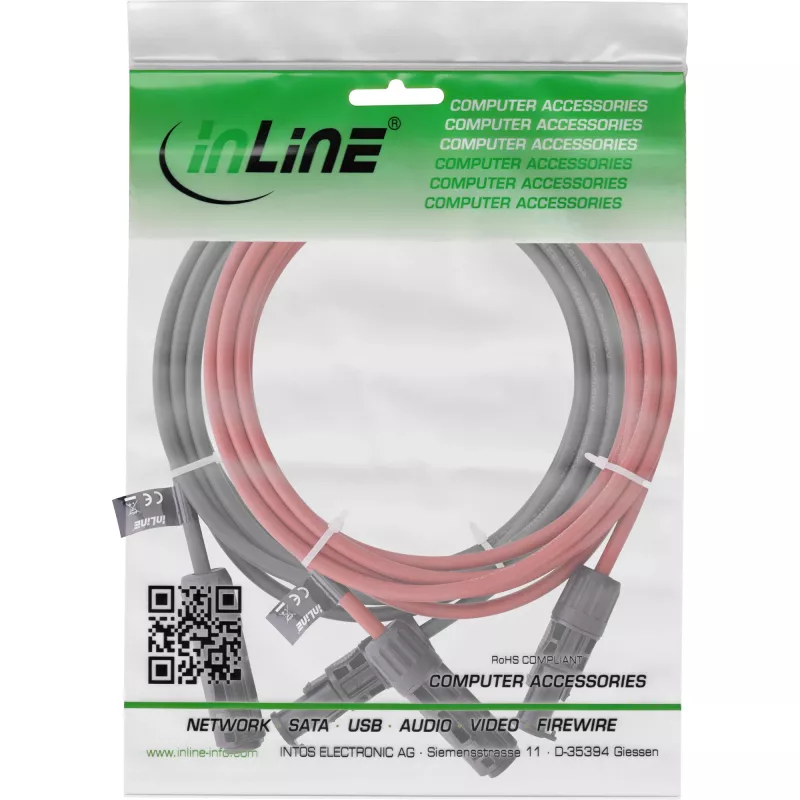

Kabel średniego napięcia InLine 95405 czerwono-czarny 1500V 1m

Kabel solarny InLine 95405 H1Z2Z2-K o przekroju 4 mm², dostarczany w parze z wtyczkami solarnymi (czerwona i czarna), przeznaczony jest do okablowania systemów fotowoltaicznych oraz niezawodnych połączeń średniego napięcia do 1500 V. Dzięki przekrojowi żyły 4 mm², grubości izolacji 0,7 mm i średnicy zewnętrznej około 5,5 mm, kabel zapewnia niezawodną konstrukcję i długotrwałą wydajność elektryczną w instalacjach PV i powiązanych zadaniach przesyłu energii.

Zalety

Kabel łączy standardową konstrukcję kabla solarnego H1Z2Z2-K z jakością wykonania InLine, co zapewnia trwałość i bezpieczną pracę. Dostarczany jest jako dopasowana para czerwono-czarna z fabrycznie zamontowanymi wtyczkami solarnymi, co ułatwia identyfikację biegunowości oraz szybkie i bezpieczne połączenia. Napięcie znamionowe 1500 V i odpowiednia grubość izolacji umożliwiają stosowanie w nowoczesnych instalacjach fotowoltaicznych, a przekrój żyły 4 mm² równoważy obciążalność prądową i elastyczność.

Zastosowanie

• Okablowanie modułów fotowoltaicznych (PV) i połączeń łańcuchowych
• Połączenia prądu stałego średniego napięcia w instalacjach solarnych (do 1500 V)
• Krótkie odcinki i połączenia, gdzie wymagana jest długość kabla 1 m

Kluczowe specyfikacje

• Model: InLine 95405 (H1Z2Z2-K)
• Przekrój żyły: 4 mm²
• Napięcie znamionowe: 1500 V DC
• Długość: 1 m
• Grubość izolacji: 0,7 mm
• Średnica zewnętrzna: ok. 5,5 mm
• Kolory: czerwony i czarny (para z wtyczkami solarnymi)
• Waga: 0,301 kg

Sposób użycia

Sprawdź wymagany przekrój żyły i długość kabla dla swojej instalacji na podstawie prądu systemu i długości trasy. Podłącz czerwony i czarny koniec kabla odpowiednio do dodatnich i ujemnych zacisków modułów PV lub skrzynek łączeniowych, zachowując właściwą biegunowość. Użyj dostarczonych wtyczek solarnych do wykonania bezpiecznych, odpornych na warunki atmosferyczne połączeń. Poprowadź kabel zgodnie z lokalnymi przepisami elektrycznymi i zabezpiecz go przed naprężeniami mechanicznymi lub przetarciami. W przypadku instalacji z dłuższymi trasami lub wyższymi prądami oblicz spadek napięcia i odpowiednio dobierz przekrój.

Zalecenia

Dobierz przekrój przewodu odpowiednio do prądu i długości kabla; w razie wątpliwości skonsultuj się z wykwalifikowanym technikiem solarnym, aby potwierdzić prawidłowy dobór i praktykę instalacyjną.
