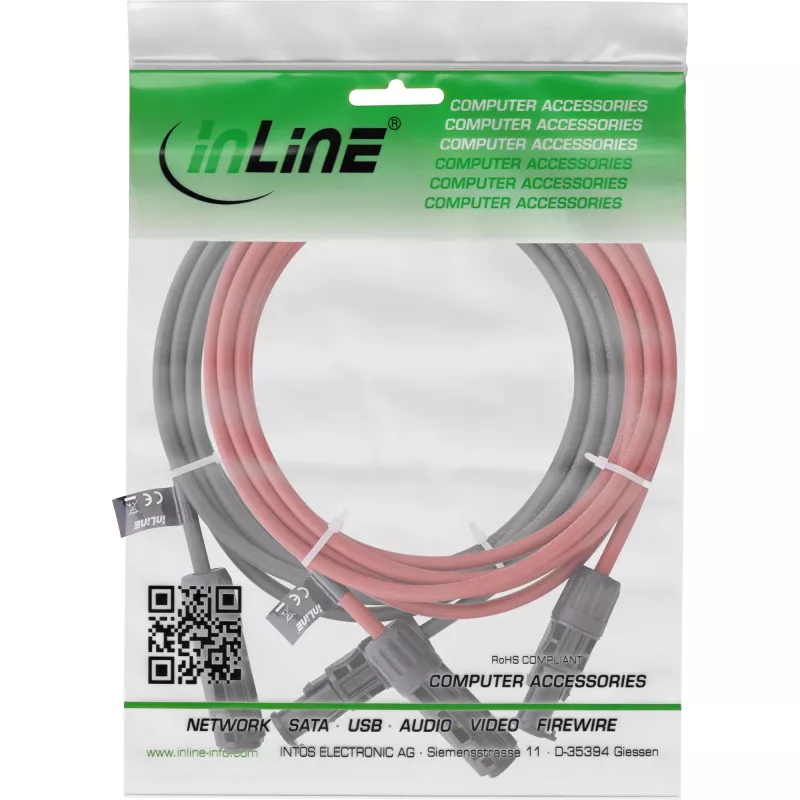

Kabel średniego napięcia InLine 95607 czerwony czarny 1500V 7,5m

Kabel solarny InLine H1Z2Z2-K 6 mm² z fabrycznie zamontowanymi wtyczkami solarnymi (para: czerwony i czarny) został opracowany do okablowania systemów fotowoltaicznych oraz do zastosowań prądu stałego średniego napięcia do 1500 V. Kabel łączy ocynowany przewód miedziany, usieciowaną poliolefinową (XLPO) bezhalogenową izolację i niezawodną powłokę zewnętrzną, zapewniając długotrwałą, odporną na warunki atmosferyczne i promieniowanie UV wydajność w instalacjach fotowoltaicznych. Produkt dostarczany jest jako para kabli o długości 7,5 m i znajduje zastosowanie tam, gdzie wymagana jest niezawodna transmisja mocy prądu stałego oraz bezpieczne połączenia złączowe.

Zalety

Kabel obsługuje nominalne napięcie AC 1,0/1,0 kV oraz napięcie robocze DC 1,5 kV zgodnie z normą EN 50618, zapewniając wysoki margines bezpieczeństwa dla systemów fotowoltaicznych. Jego ocynowany, drobnożyłowy przewód miedziany o przekroju 6 mm² i izolacja XLPO zapewniają niską rezystancję DC, trudnopalność (EN 60332-1-2) oraz niską emisję dymu i brak halogenów. Konstrukcja jest odporna na ozon, warunki atmosferyczne i promieniowanie UV, a kabel został poddany testom napięciowym i obciążalności prądowej zgodnie z odpowiednimi normami.

Zastosowanie

• Okablowanie modułów i macierzy fotowoltaicznych (PV)
• Trasy DC ze złączami między falownikami, skrzynkami łączeniowymi i modułami
• Instalacje prądu stałego średniego napięcia do 1500 V
• Zewnętrzne i dachowe aplikacje fotowoltaiczne wymagające odporności na UV i warunki atmosferyczne

Kluczowe specyfikacje

• Przekrój przewodu: 6 mm², drobnożyłowy
• Materiał przewodu: miedź ocynowana
• Napięcie nominalne/robocze: 1,0/1,0 kV AC; 1,5 kV DC (EN 50618)
• Długość: 7,5 m (para: czerwony i czarny)
• Średnica zewnętrzna: ok. 6,3 mm
• Grubość izolacji: nominalna 0,7 mm; powłoka nominalna 0,8 mm
• Rezystancja liniowa DC: 3,3 Ω/km
• Test napięciowy kabla: AC 6,5 kV, DC 15 kV
• Zakres temperatur: -40 °C do +90 °C
• Minimalny promień gięcia: 26 mm
• Normy: EN 50618, EN 60811, EN 60332-1-2 (LSOH)

Sposób użycia

Kabel należy instalować zgodnie z lokalnymi przepisami elektrycznymi i instrukcjami projektanta systemu fotowoltaicznego. Wybierz wymagany przekrój przewodu i potwierdź długość kabla pod kątem spadku napięcia i obciążalności prądowej; w razie wątpliwości skonsultuj się z wykwalifikowanym technikiem instalacji solarnych. Poprowadź i zamocuj kabel, aby uniknąć nadmiernych naprężeń mechanicznych; przestrzegaj minimalnego promienia gięcia 26 mm. Podłącz fabrycznie zamontowane wtyczki solarne na końcach modułów i systemu zgodnie z biegunowością złącza (czerwony = dodatni, czarny = ujemny) i wykonaj testy izolacji i ciągłości przed włączeniem zasilania systemu.

Zalecenia

Sprawdź, czy wybrany przekrój 6 mm² spełnia wymagania dotyczące prądu i odległości w Twojej instalacji. W przypadku długich tras lub obwodów o wysokim prądzie oblicz spadek napięcia iw razie potrzeby wybierz większy przekrój. Używaj wyłącznie pasujących, certyfikowanych złączy solarnych i przestrzegaj normy EN 50618 oraz lokalnych przepisów dotyczących okablowania podczas instalacji.
