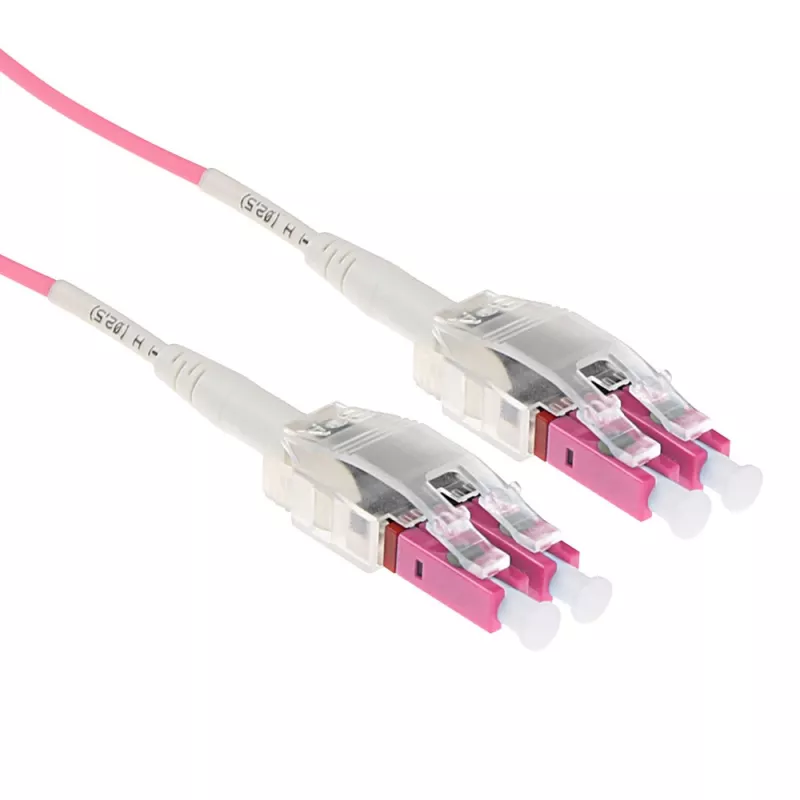

Kabel światłowodowy ACT 3 metry Multimode 50/125 OM4 z odwróconą polaryzacją, złącza LC

Kabel światłowodowy ACT 3 m OM4 Multimode ze złączami LC to włókno 50/125 µm przeznaczone do szybkich łączy danych na krótkie odległości. Jego wielomodowy rdzeń OM4 zapewnia zwiększoną szerokość pasma modalnego i zmniejszone tłumienie w porównaniu z włóknami niższej klasy, co czyni go odpowiednim do wymagających środowisk sieciowych, takich jak centra danych i szkieletowe łącza korporacyjne. Długość 3 metrów i okablowanie z odwróconą polaryzacją zapewniają elastyczność instalacji przy zachowaniu prawidłowego dopasowania sygnału między nadajnikami-odbiornikami.

Zalety

Ten wielomodowy kabel światłowodowy zapewnia niską tłumienność wtrąceniową i stałą wydajność w łączach wielogigabitowych oraz 40/100 Gb/s na krótkich i średnich odległościach. Złącza LC oferują kompaktową obudowę kompatybilną z panelami krosowymi o dużej gęstości i optycznymi nadajnikami-odbiornikami. Włókno klasy OM4 poprawia charakterystyki odległościowo-szerokościowe dla systemów opartych na VCSEL i pomaga utrzymać niezawodne łącza w typowych warunkach centrum danych.

Zastosowanie

• Krosowanie w centrach danych i połączenia wewnątrz szafy rack
• Krótkodystansowe łącza wielomodowe do zastosowań o przepustowości do stu gigabitów, gdzie wymagane jest OM4
• Optyczne panele krosowe o dużej gęstości i porty urządzeń wykorzystujące interfejsy LC

Kluczowe specyfikacje

• Typ włókna: Wielomodowy, 50/125 µm (OM4)
• Długość: 3 metry
• Typ złącza: LC do LC w stylu simplex/duplex z odwróconą polaryzacją
• Tłumienie: niska tłumienność wielomodowa (standard OM4)
• Płaszcz: elastyczna powłoka zewnętrzna odpowiednia do typowego prowadzenia w pomieszczeniach/środowiskach zamkniętych

Sposób użycia

Poprowadź kabel wzdłuż paneli krosowych lub tras kablowych, unikając ciasnych zagięć i ostrych krawędzi, które mogłyby naprężyć włókno. Włóż złącza LC do odpowiednich portów LC w nadajnikach-odbiornikach lub modułach paneli krosowych, zapewniając prawidłową polaryzację, obserwując orientację skręcenia. Zabezpiecz nadmiar długości kabla za pomocą delikatnych pętli i odpowiedniego zarządzania kablami, aby zapobiec mikrozagięciom. Przetestuj łącze odpowiednim optycznym sprzętem testowym po instalacji, aby zweryfikować tłumienność wtrąceniową i ciągłość kanału.

Zalecenia

Zachowaj minimalny promień zgięcia określony dla włókna wielomodowego, utrzymuj złącza w czystości i chroń je, gdy nie są używane, a podczas obsługi stosuj zaślepki przeciwpyłowe. W przypadku łączy krytycznych przed uruchomieniem wykonaj test tłumienności od końca do końca oraz inspekcję za pomocą lokalizatora uszkodzeń wizualnych lub mikroskopu światłowodowego.
