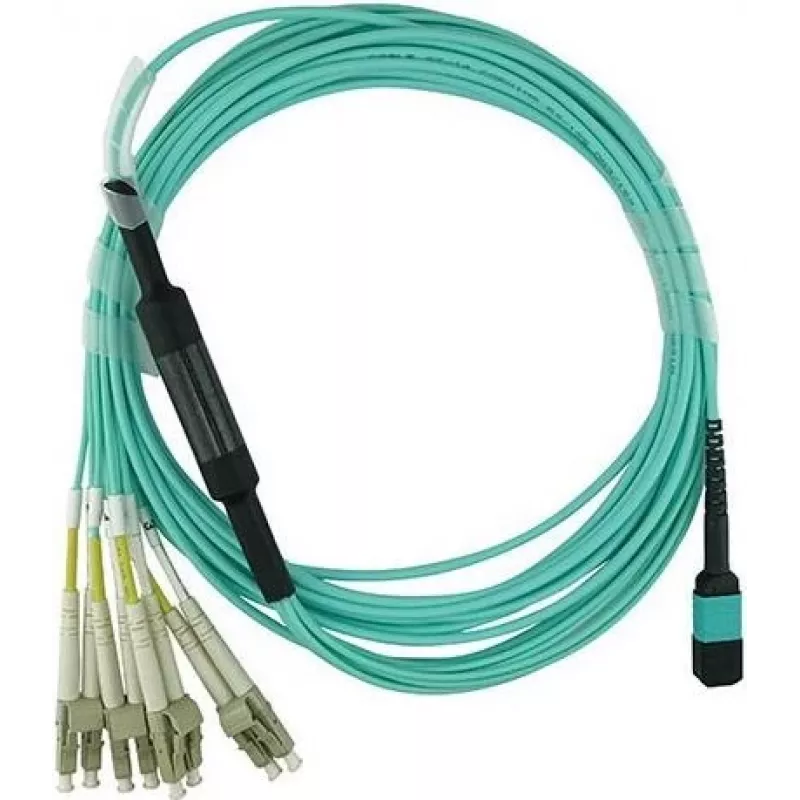

Kabel światłowodowy BlueOptics 106283-5403-BO MTP 4xLC OM4 3 m Beżowy

Kabel światłowodowy BlueOptics 106283-5403-BO MTP 4xLC OM4 3 m Beżowy to 3-metrowy wielomodowy kabel światłowodowy zaprojektowany do połączeń InfiniBand i szybkich połączeń sieciowych. Jeden koniec zakończony jest złączem MTP/MPO, a drugi rozdziela się na cztery złącza duplex LC, umożliwiając kompaktowe połączenia wielowłóknowe. Kabel wykorzystuje zoptymalizowane laserowo włókno wielomodowe OM4 o średnicy rdzenia 50 µm, transmisję pełnodupleksową i zewnętrzną powłokę LSZH (bezhalogenową, o niskiej emisji dymu), która w przypadku pożaru ogranicza wydzielanie dymu i nie wydziela halogenów. Zespół jest fabrycznie testowany pod kątem tłumienności wtrąceniowej i odbiciowej i jest zgodny z typowymi wymaganiami dotyczącymi połączeń MTP/UPC na LC/UPC.

Zalety

Ten kabel światłowodowy zapewnia wysoką przepustowość i niskie tłumienie typowe dla włókna wielomodowego OM4, obsługując wymagające łącza w centrach danych i połączenia między szafami. Konfiguracja MTP na 4x LC upraszcza konsolidację równoległych łączy optycznych, zachowując jednocześnie dostępność poszczególnych połączeń LC. Zbudowany z markowych włókien i wysokiej jakości tulejek ceramicznych, kabel został zaprojektowany z myślą o stałej wydajności optycznej i wytrzymałości do typowych przemysłowych cykli łączeniowych. Powłoka LSZH zwiększa bezpieczeństwo w zamkniętych przestrzeniach, a produkt jest testowany interferometrycznie i przy użyciu OTDR, aby udokumentować wartości tłumienia wtrąceniowego i odbiciowego.

Zastosowanie

• Połączenia InfiniBand i szybkie łącza między przełącznikami
• Panele krosowe w centrach danych i ramy dystrybucyjne światłowodów
• Łączenie nadajników-odbiorników wielowłóknowych (MTP/MPO) ze sprzętem z interfejsem LC
• Krótko- i średniodystansowe wielomodowe łącza optyczne wymagające wydajności OM4

Kluczowe specyfikacje

• Długość kabla: 3 metry
• Typ włókna: OM4 wielomodowe, zoptymalizowane laserowo, rdzeń 50 µm
• Złącze A: MTP/MPO (wielowłóknowe)
• Złącze B: 4 × LC duplex (UPC)
• Transmisja: pełny duplex, wielowłóknowa na 4 kanały LC
• Powłoka: LSZH (bezhalogenowa, o niskiej emisji dymu)
• Testowanie: fabryczne testy tłumienności wtrąceniowej i odbiciowej, weryfikacja OTDR i interferometrem
• Zgodność: produkowany zgodnie z powszechnymi normami dotyczącymi przemysłowych kabli optycznych i RoHS

Sposób użycia

Włóż końcówkę MTP do portu MTP/MPO przełącznika, panelu krosowego lub nadajnika-odbiornika przeznaczonego do złączy wielowłóknowych, upewniając się, że jest prawidłowo skierowane i zorientowane. Poprowadź kabel, unikając ciasnych zagięć i naprężeń mechanicznych; zachowaj minimalny promień gięcia określony dla włókna wielomodowego OM4. Podłącz cztery złącza duplex LC do odpowiednich portów LC w urządzeniu docelowym, zachowując prawidłową polaryzację dla pracy w trybie pełnego dupleksu. Zweryfikuj łączność i jakość łącza optycznego za pomocą odpowiedniego sprzętu testowego i zapoznaj się z dostarczonym protokołem pomiarowym dotyczącym wartości tłumienności wtrąceniowej i odbiciowej.

Zalecenia

Obchodź się ostrożnie z powierzchniami czołowymi złączy: zaślepki przeciwpyłowe trzymaj nałożone aż do ostatecznej instalacji, przed połączeniem oczyść powierzchnie czołowe zatwierdzonymi narzędziami do czyszczenia włókien i unikaj wielokrotnego łączenia bez kontroli. Aby uzyskać najlepszą wydajność, przestrzegaj limitów promienia gięcia, unikaj ciasnych wiązek kabli w pobliżu źródeł ciepła i po instalacji przeprowadź weryfikację optyczną, aby potwierdzić budżety strat i zgodność z wymaganiami systemowymi.
