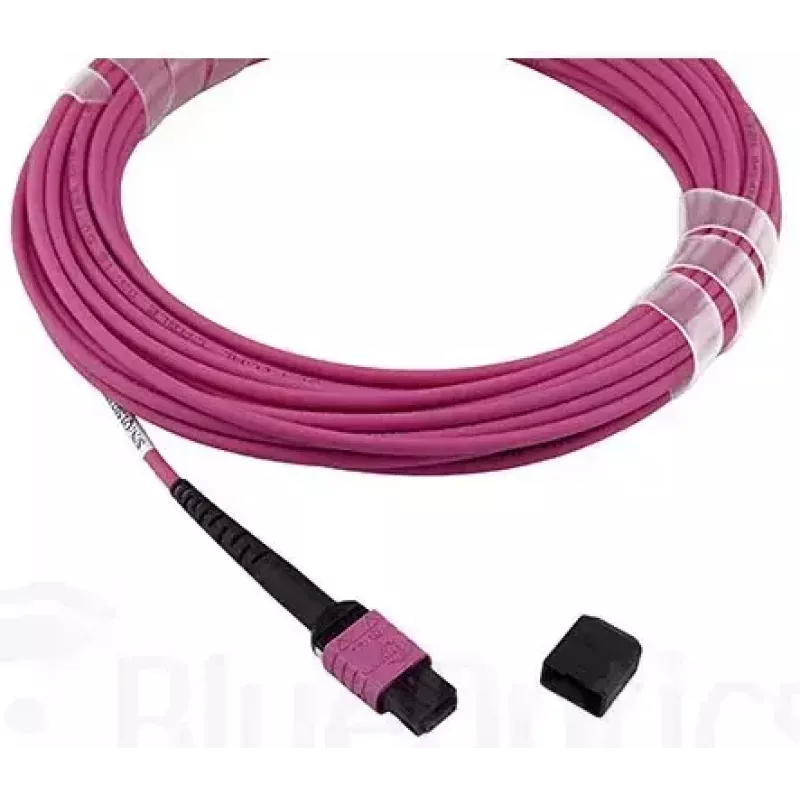

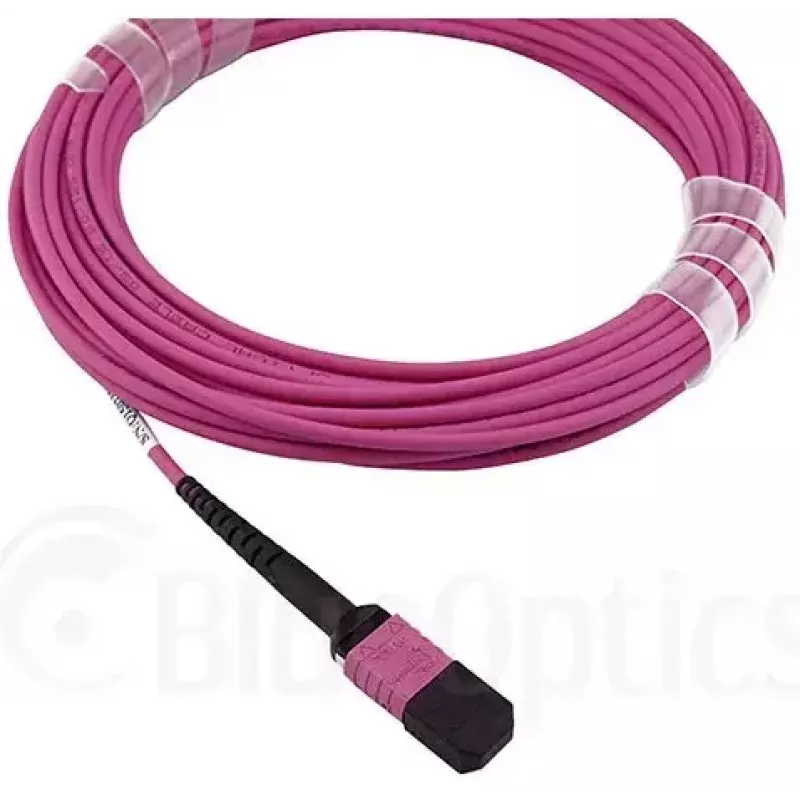

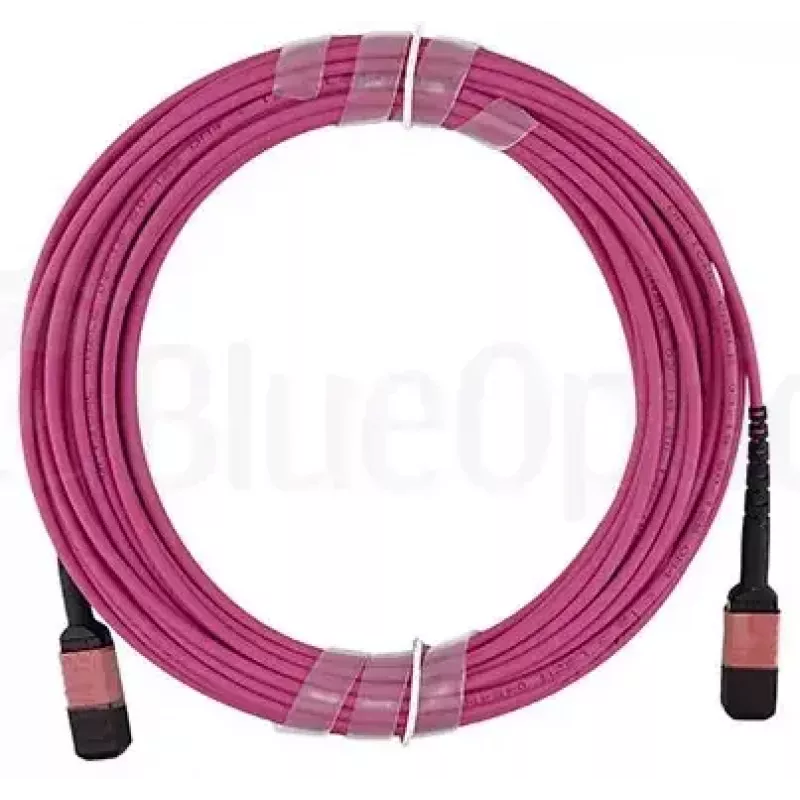

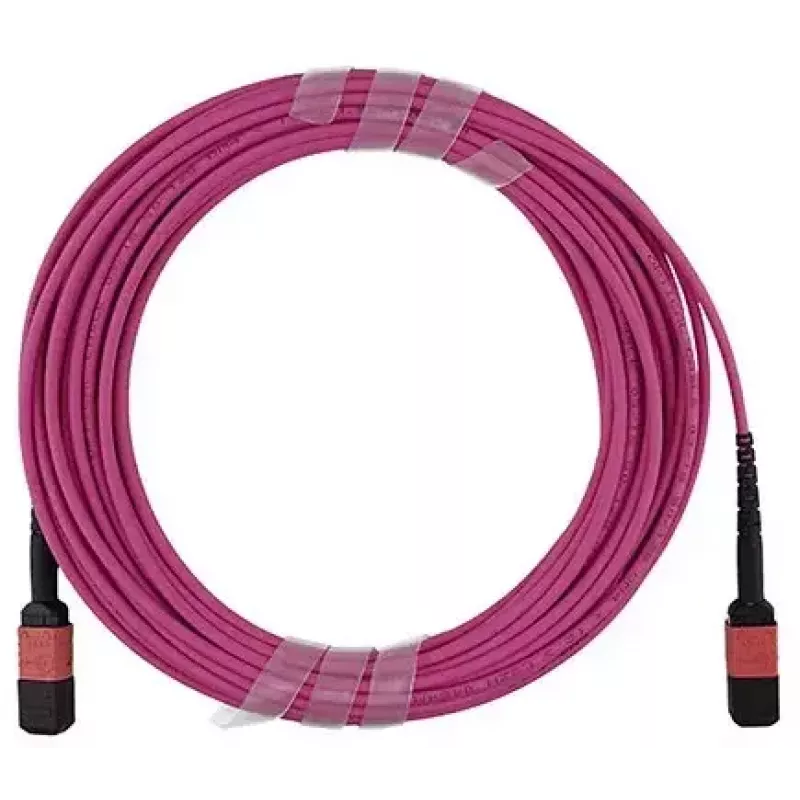

Kabel światłowodowy BlueOptics 106283-7001-BO MTP 4xLC OM4 1 m Różowy

Kabel światłowodowy BlueOptics 106283-7001-BO MTP 4xLC OM4 o długości 1 m w kolorze różowym to wielomodowy kabel rozgałęźny światłowodowy przeznaczony do centrów danych o dużej gęstości upakowania i zastosowań InfiniBand. Łączy on złącze MTP na jednym końcu z czterema złączami duplex LC na drugim, wykorzystuje światłowód OM4 50/125 µm zoptymalizowany pod kątem laserów i obsługuje transmisję pełnodupleksową, zapewniając niezawodne łącza o dużej szybkości. Różowa osłona ułatwia identyfikację wizualną w mieszanych środowiskach kablowych, a zewnętrzna powłoka LSZH ogranicza wydzielanie dymu i halogenów w przypadku pożaru.

Zalety

Ten kabel rozgałęźny BlueOptics zapewnia niskie tłumienie wtrąceniowe i wysokie tłumienie odbiciowe dzięki złączom LC z ceramiczną ferrulą i precyzyjnemu interfejsowi MTP, co gwarantuje wydajną transmisję optyczną. Wykonany z markowych włókien wielomodowych i wysokiej jakości komponentów złączy, kabel jest testowany interferometrycznie i reflektometrycznie (OTDR) oraz dostarczany z protokołem pomiarowym tłumienia wtrąceniowego i odbiciowego. Konstrukcja spełnia powszechne normy przemysłowe i zawiera trudnopalną powłokę LSZH, co zwiększa bezpieczeństwo w pomieszczeniach zamkniętych.

Zastosowanie

• Połączenia między szkieletowymi magistralami MTP a panelami krosowymi lub transceiverami wyposażonymi w złącza LC
• Okablowanie centrów danych o dużej gęstości i szaf serwerowych
• Łącza InfiniBand i wielomodowe łącza optyczne krótkiego zasięgu
• Środowiska wymagające wyraźnej identyfikacji kabli i powłoki LSZH

Kluczowe specyfikacje

• Typ światłowodu: Wielomodowy OM4, 50/125 µm
• Długość: 1 metr
• Konfiguracja złączy: MTP na 4 × LC duplex
• Tłumienie wtrąceniowe (typowe): MTP < 0,3 dB, LC < 0,2 dB
• Materiał ferruli: Ceramiczny (cyrkonowy)
• Powłoka: LSZH (trudnopalna, niskodymna, bezhalogenowa)
• Testowanie: Interferometr i OTDR; dostarczany z protokołem pomiarowym
• Trwałość: do 1500 cykli łączenia (żywotność złącza)

Sposób użycia

Podłącz końcówkę MTP do magistrali MTP, kasety lub panelu adaptera, a cztery złącza duplex LC podłącz do odpowiednich portów LC w panelach krosowych lub transceiverach, przestrzegając orientacji nadawanie/odbiór dla trybu pełnodupleksowego. Złącza należy trzymać za kapturek lub obudowę, unikać dotykania czoła ferruli i utrzymywać nasadki ochronne do momentu połączenia. Poprowadzić kabel w kanałach zarządzania szafą, aby uniknąć ciasnych zgięć; zachować minimalny zalecany promień zgięcia dla światłowodu wielomodowego OM4, aby zapobiec zwiększonemu tłumieniu.

Zalecenia

Przed instalacją sprawdzić czystość złączy za pomocą mikroskopu inspekcyjnego i w razie potrzeby oczyścić odpowiednimi narzędziami do czyszczenia światłowodów. Stosować odciążenie i zarządzanie kablami, aby zapobiec naprężeniom złączy. W przypadku instalacji długoterminowych przechowywać dokumentację protokołów pomiarowych do przyszłego wykorzystania i przeprowadzać okresowe testy łącza w celu zapewnienia trwałej wydajności.
