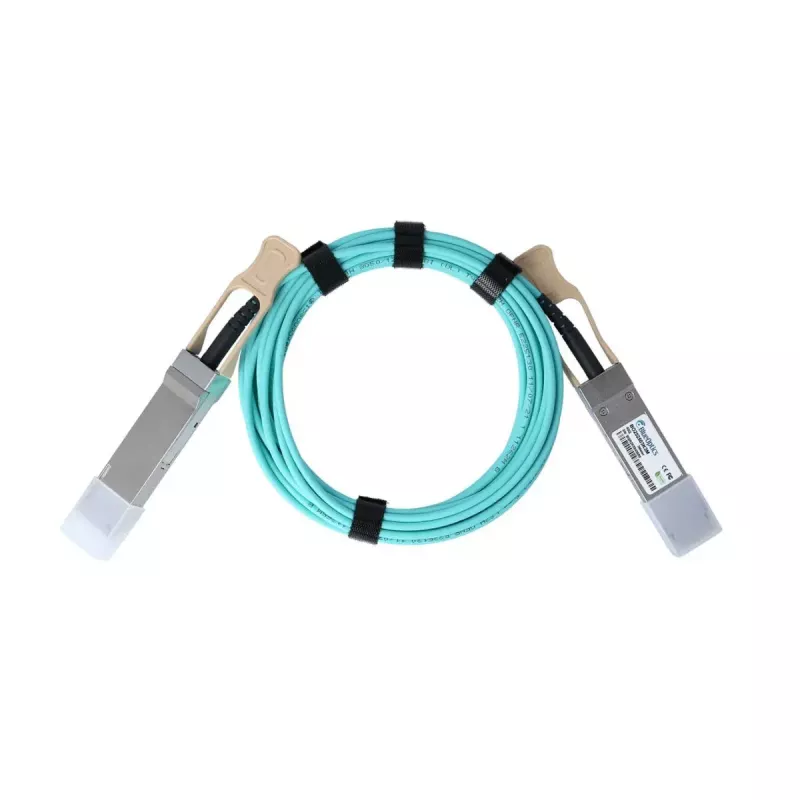

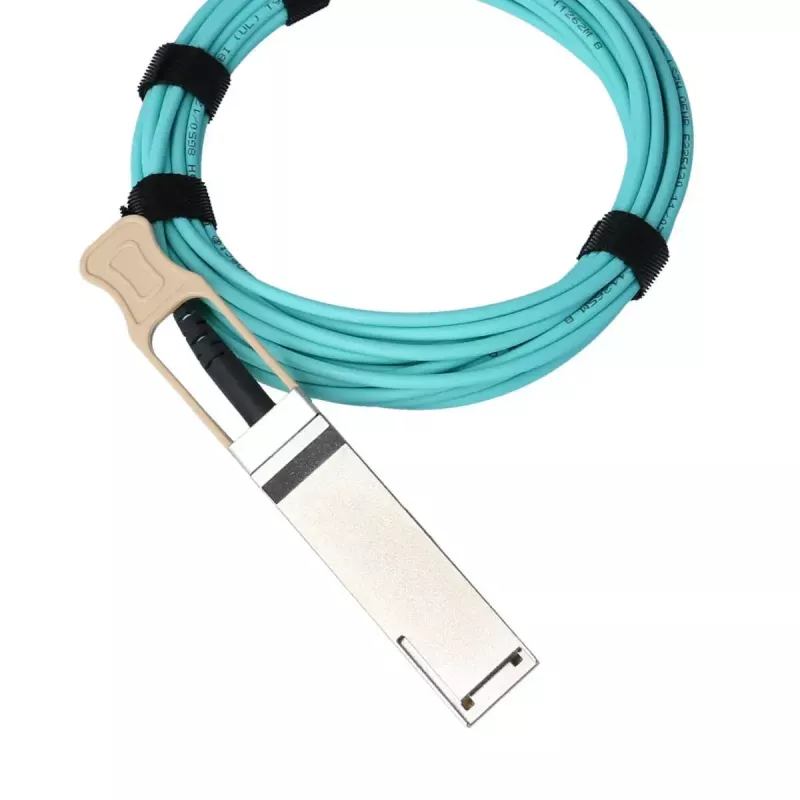

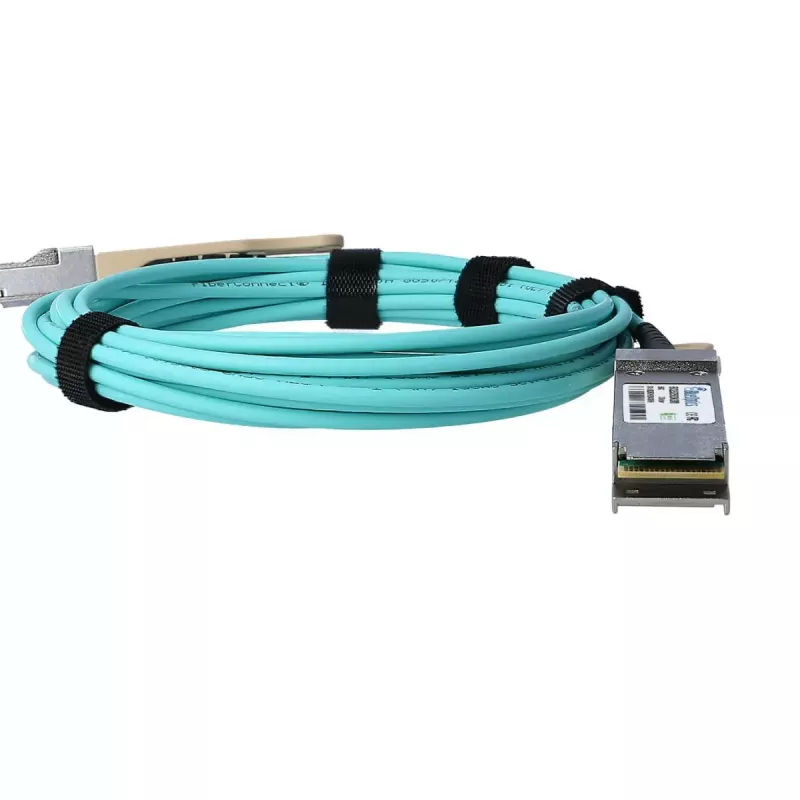

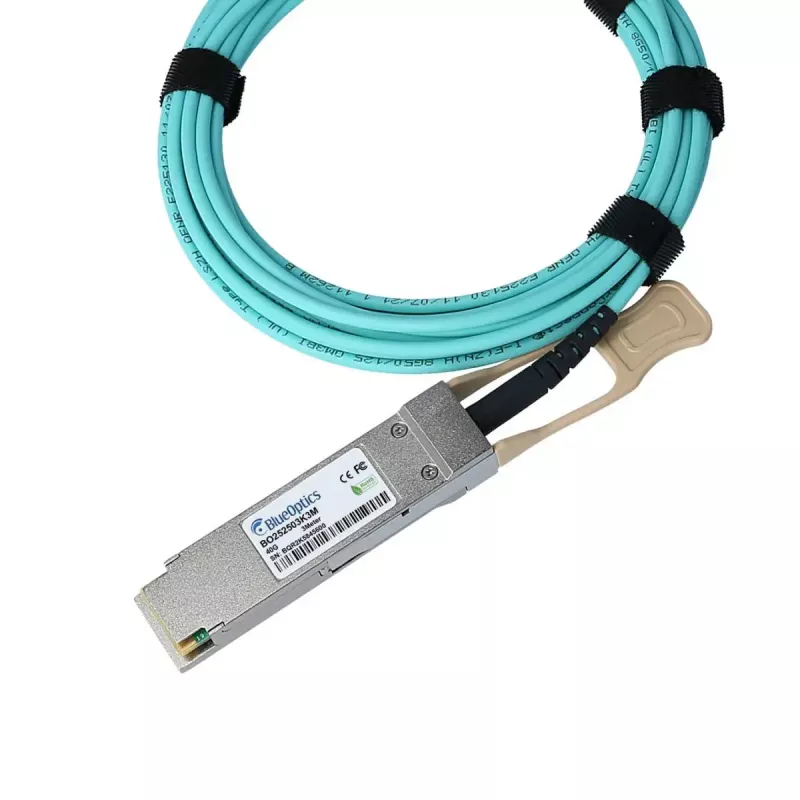

Kabel światłowodowy BlueOptics QSFP-H40G-AOC10M-AT-BO InfiniBand 10 m Wtyk/Wtyk

Kabel światłowodowy BlueOptics QSFP-H40G-AOC10M-AT-BO InfiniBand to aktywny kabel optyczny (AOC) o długości 10 metrów ze złączami męskimi QSFP-do-QSFP, przeznaczony do łączy danych 40G w centrach danych i środowiskach sieciowych o wysokiej wydajności. Kabel integruje transceivery na obu końcach i wykorzystuje światłowód wielomodowy do obsługi transmisji 40GBASE-SR4 na długości 10 m. Jest on zgodny ze standardami QSFP MSA, aby zapewnić interoperacyjność elektryczną, mechaniczną i funkcjonalną ze sprzętem obsługującym kompatybilne AOC QSFP.

Zalety

Ten AOC zapewnia fabrycznie zmontowane połączenie QSFP, które eliminuje potrzebę stosowania oddzielnych transceiverów i kabli krosowych, redukując punkty wtrąceniowe i potencjalne straty sygnału. Kabel obsługuje szybki Ethernet, Fibre Channel over Ethernet oraz aplikacje SDH/SONET do 40 Gb/s i zawiera cyfrowe monitorowanie diagnostyczne (DDM/DOM) zgodne z SFF-8472 do zdalnego pomiaru napięcia zasilania, prądu polaryzacji lasera, mocy wyjściowej nadajnika, mocy wejściowej odbiornika i temperatury. Komponenty są dobierane tak, aby spełniały standardy MSA w celu zapewnienia stałej wydajności i długiego okresu eksploatacji.

Zastosowanie

• Połączenia między przełącznikami i routerami obsługującymi QSFP w centrach danych
• Szybkie połączenia serwer-przełącznik lub przełącznik-przełącznik w obrębie 10 m
• Łącza sieci pamięci masowej wykorzystujące Fibre Channel over Ethernet
• Połączenia InfiniBand w klastrach o niskich opóźnieniach lub HPC wymagające łączy 40 Gb/s

Kluczowe specyfikacje

• Typ kabla: Aktywny kabel optyczny (AOC) ze zintegrowanymi transceiverami
• Typ złącza: QSFP męskie do QSFP męskiego
• Obsługiwana szybkość transmisji danych: do 40 Gb/s (40GBASE-SR4)
• Typ światłowodu: wielomodowy
• Długość: 10 metrów
• Diagnostyka cyfrowa: DDM/DOM (zgodnie z SFF-8472) do monitorowania w czasie rzeczywistym
• Zgodność: kompatybilny z QSFP MSA

Sposób użycia

Zainstaluj kabel BlueOptics QSFP-H40G-AOC10M-AT-BO, wkładając każde złącze QSFP do portów QSFP łączonych urządzeń, upewniając się, że kabel prawidłowo się zatrzasnął. Sprawdź, czy oba urządzenia obsługują moduły AOC QSFP i, jeśli to konieczne, włącz lub potwierdź obsługę DDM/DOM w sprzęcie hosta lub systemie zarządzania siecią, aby uzyskać dostęp do wartości diagnostycznych. Nie są wymagane oddzielne moduły transceiverów SFP/QSFP ani kable krosowe; kabel jest fabrycznie zakończony i gotowy do pracy w trybie plug-and-play.

Zalecenia

Ułóż kabel po łagodnych łukach, przestrzegając minimalnego promienia gięcia dla wielomodowych AOC podanego przez producenta, unikaj ciasnych załamań i zabezpiecz kabel, aby zapobiec naprężeniom mechanicznym złączy QSFP. Przed wdrożeniem potwierdź kompatybilność z konkretnym przełącznikiem, routerem lub platformą pamięci masowej i, jeśli to możliwe, przetestuj przykładowe łącze w docelowym sprzęcie, aby zweryfikować pełną funkcjonalność i telemetrię DDM.
