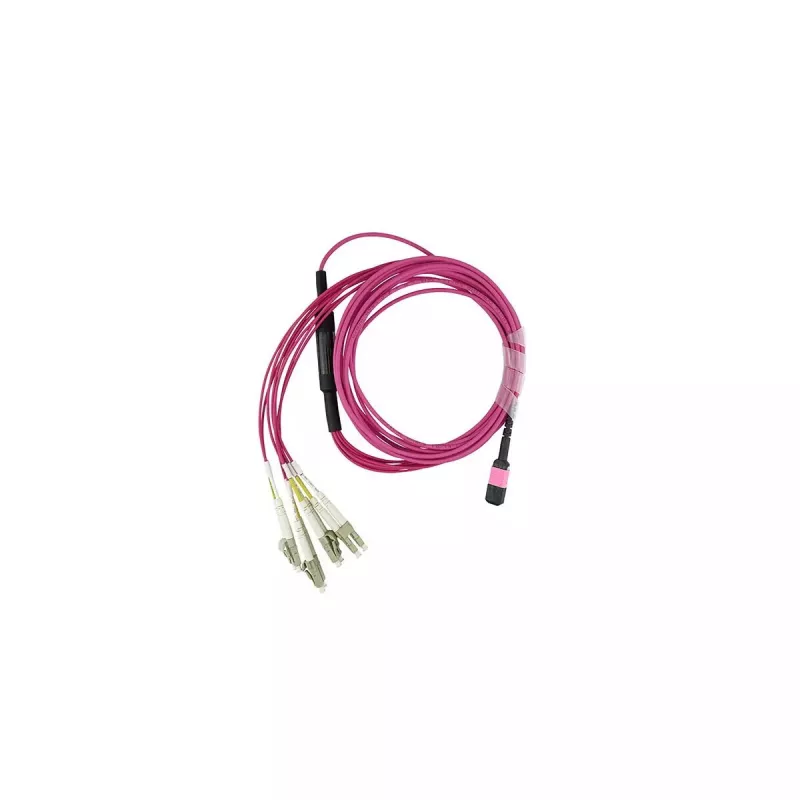

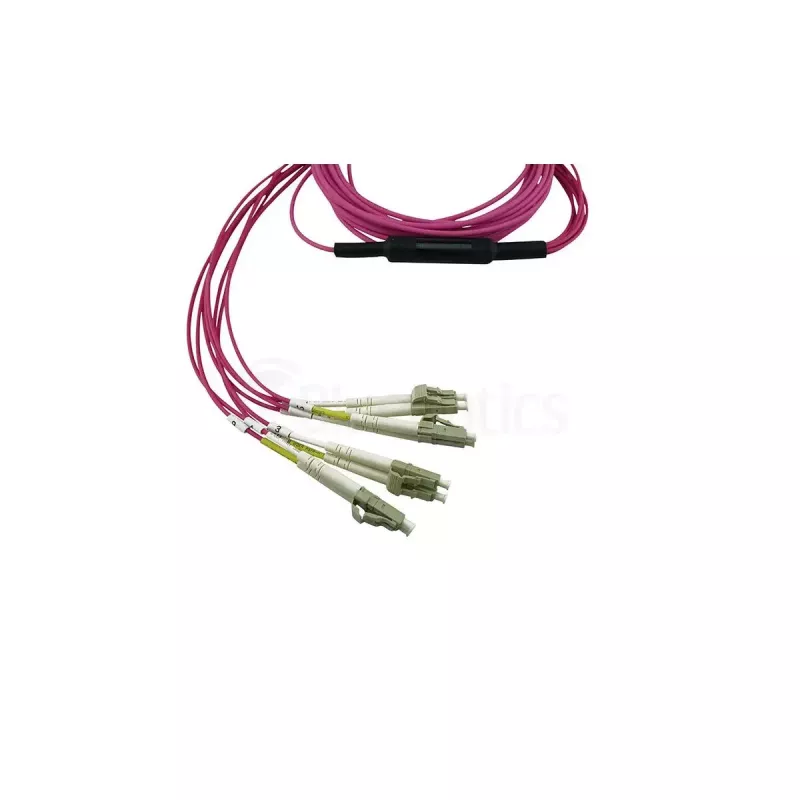

Kabel światłowodowy BlueOptics SFP5141FU5MKB InfiniBand 5 m MPO 4x LC

Kabel światłowodowy BlueOptics SFP5141FU5MKB InfiniBand to kabel krosowy (breakout) OM4 wielomodowy o długości 5 m, zakończony z jednej strony złączem MPO, a z drugiej czterema złączami duplex LC. Przeznaczony do transmisji wielomodowej z rdzeniem 50 µm przy długości fali 850 nm, kabel ten obsługuje komunikację full duplex na czterech torach optycznych i jest przeznaczony do szybkiego przesyłu danych w środowiskach InfiniBand i pokrewnych sieciach. Kabel ma powłokę LSZH (bezhalogenową, niskodymną), 8 włókien (wyprowadzenia 1–4 i 9–12 dla zastosowań QSFP) i jest fabrycznie testowany pod kątem tłumienia wtrąceniowego i odbiciowego, aby zapewnić stałą jakość sygnału.

Zalety

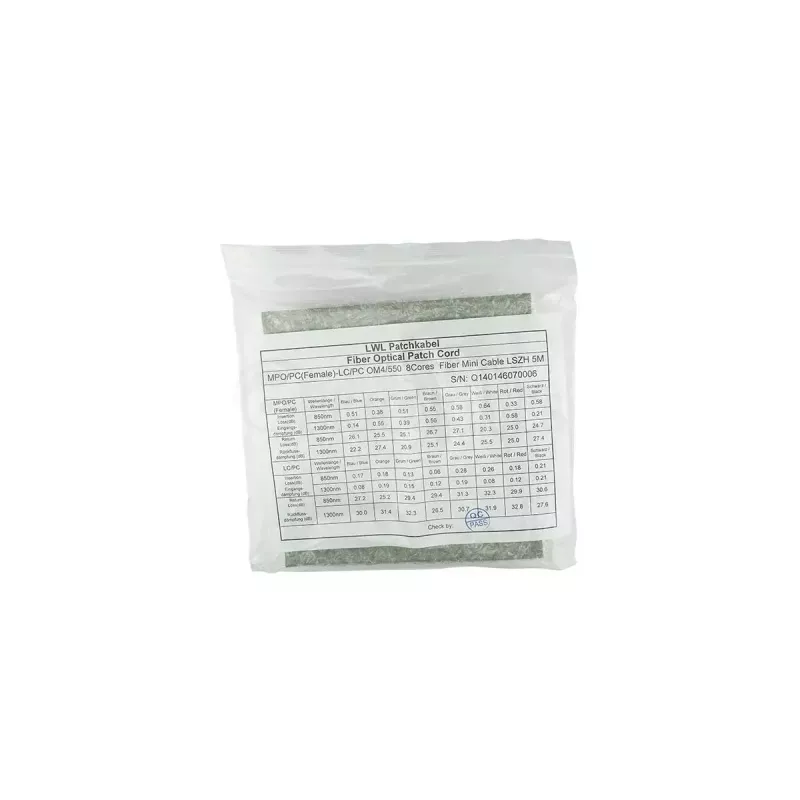

Konstrukcja breakout MPO na 4x LC skraca czas instalacji, eliminując konieczność spawania w terenie, oraz upraszcza łączność między kasetami MPO, modułami QSFP i interfejsami LC. Zastosowanie światłowodu wielomodowego OM4 zapewnia większą szerokość pasma i niższe tłumienie dla szybkich łączy na krótkie i średnie odległości. Powłoka LSZH minimalizuje emisję dymu i niebezpiecznych gazów w przypadku pożaru, spełniając powszechne normy bezpieczeństwa branżowego. Testy fabryczne za pomocą interferometrii i OTDR oraz dołączony raport pomiarowy zapewniają identyfikowalną wydajność optyczną.

Zastosowanie

Kluczowe specyfikacje

Sposób użycia

Poprowadź kabel BlueOptics MPO na 4x LC pomiędzy urządzeniem lub kasetą wyposażoną w MPO a sprzętem docelowym z portami LC, dbając o zachowanie promienia gięcia i unikanie ostrych załamań. Podłącz końcówkę MPO do kasety MPO lub portu breakout QSFP zgodnie z właściwym wyprowadzeniem, a następnie podłącz każdy duplex LC do odpowiednich gniazd LC w przełącznikach, transceiverach lub panelach krosowych. Nie jest wymagane spawanie ani polerowanie w terenie; zweryfikuj łączność i wydajność optyczną za pomocą dostarczonego raportu pomiarowego lub sprzętu testowego na miejscu, jeśli to konieczne.

Zalecenia

Przestrzegaj zalecanego przez producenta minimalnego promienia gięcia, utrzymuj złącza w czystości, używając odpowiednich narzędzi czyszczących przed podłączeniem, oraz zabezpiecz kabel, aby uniknąć naprężeń złączy. Korzystaj z dołączonego raportu z testów, aby potwierdzić budżet łącza podczas instalacji, i stosuj praktyki zarządzania okablowaniem w centrach danych, aby zachować integralność sygnału i ułatwić przyszłe zmiany.
