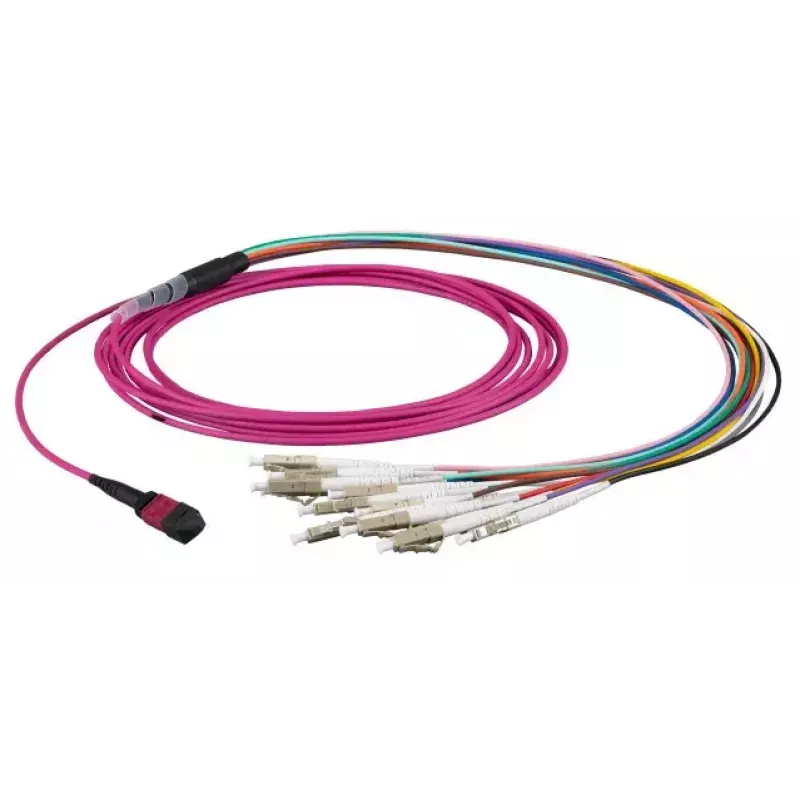

Kabel światłowodowy EFB Elektronik MTPF12LCOM4-3 — 3 m, OM4, MTP do 12×LC, 50 µm, fioletowy

EFB Elektronik MTPF12LCOM4-3 to 3-metrowy wielomodowy kabel światłowodowy typu trunk o wydajności OM4. Posiada złącze wielowłóknowe MTP na jednym końcu i rozgałęzienie na dwanaście złączy LC na drugim, o średnicy rdzenia 50 µm, przeznaczony do łączy krótkodystansowych o dużej przepustowości. Kabel jest przeznaczony do środowisk sieciowych o dużej gęstości, umożliwiając skonsolidowane połączenia wielokanałowe między panelami krosowniczymi, transiwerami i portami przełączników, przy jednoczesnym zachowaniu kompaktowego i łatwego w zarządzaniu układu szaf.

Zalety

Wielomodowe włókno OM4 zapewnia lepszą przepustowość i mniejsze tłumienie w przypadku transmisji krótkodystansowych w porównaniu z wcześniejszymi kategoriami wielomodowymi, umożliwiając wyższe zagregowane prędkości transmisji danych w połączeniu z odpowiednim sprzętem aktywnym. Rozgałęzienie MTP do 12×LC zmniejsza liczbę pojedynczych kabli wymaganych do łączy wielokanałowych i przyspiesza instalację, konsolidując włókna w jednym złączu po stronie sprzętowej. Fioletowy płaszcz i solidne obudowy złączy ułatwiają identyfikację i obsługę w środowiskach centrów danych.

Nadaje się do

• Połączenia o dużej gęstości między portami MPO/MTP a transiwerami 12×LC
• Łącza krótkodystansowe wewnątrz szaf i między sąsiednimi szafami w centrach danych
• Agregacja InfiniBand i szybkiej sieci Ethernet w pomieszczeniach serwerowych
• Wdrożenia włókien wielokanałowych wymagające skonsolidowanego okablowania szkieletowego

Kluczowe dane techniczne

• Typ włókna: Wielomodowe OM4
• Średnica rdzenia: 50 µm
• Długość kabla: 3 m
• Złącze A: Złącze wielowłóknowe MTP
• Złącze B: 12×LC (rozgałęzienie)
• Kolor: Fioletowy płaszcz
• Zastosowanie: Łącza krótkodystansowe o dużej przepustowości w centrach danych

Sposób użycia

Poprowadź kabel światłowodowy między portem MTP/MPO na panelu krosowniczym lub urządzeniu aktywnym a docelową obudową lub panelem transiwerów. Włóż złącze MTP do odpowiedniego portu MTP/MPO, zwracając uwagę na prawidłowe kluczowanie i orientację. Zamocuj złącza LC wachlarza w portach LC docelowego sprzętu lub panelu krosowniczego, upewniając się, że każde złącze jest w pełni osadzone. Podczas instalacji unikaj ostrych zagięć i nadmiernej siły rozciągającej; stosuj zalecane prowadnice promienia gięcia i akcesoria do zarządzania kablami, aby utrzymać wydajność.

Zalecenia użytkowania

Przed podłączeniem sprawdź powierzchnie czołowe złączy pod kątem zanieczyszczeń i w razie potrzeby wyczyść je odpowiednimi narzędziami do czyszczenia światłowodów. Używaj zaślepek przeciwpyłowych, gdy złącza nie są używane. W przypadku łączy wielomodowych OM4 zweryfikuj tłumienie i polaryzację łącza za pomocą odpowiedniego sprzętu testowego po instalacji, aby zapewnić zgodność z wymaganiami systemowymi.
