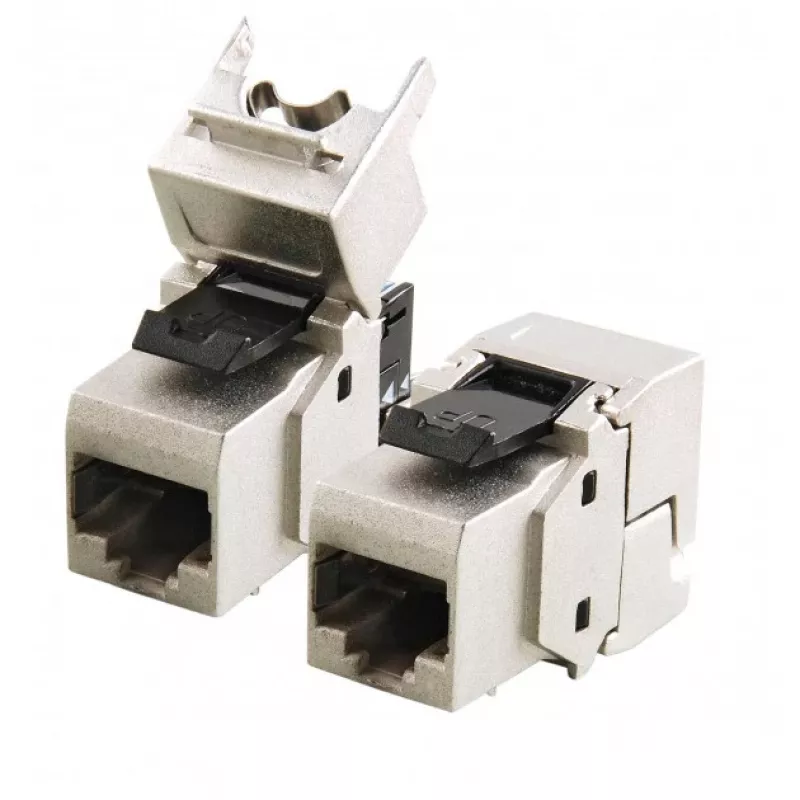

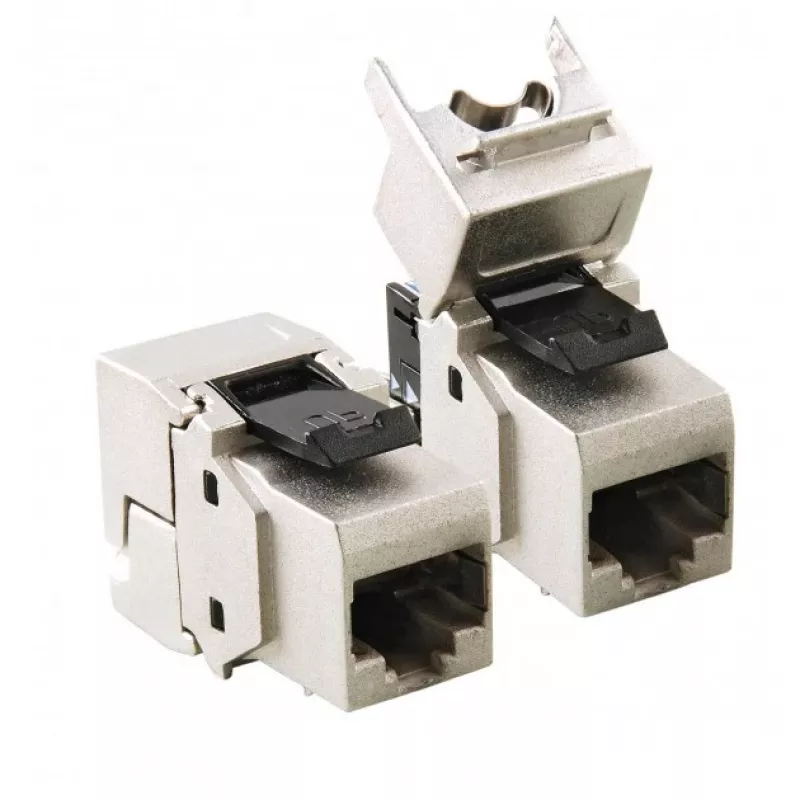

Moduł Keystone EFB Elektronik E-20070

Keystone jack z odlewaną ciśnieniowo obudową cynkową i oddzielną osłoną przeciwpyłową, zaprojektowany do niezawodnych połączeń sieciowych. Moduł zapewnia wydajność klasy EA zgodnie z ISO 11801 AMD1:2009 i AMD2:2010-04 i zawiera kompaktowy organizer kabli kompatybilny z żyłami o rozmiarach AWG24/1 do AWG22/1.

Zalety

Odlewana obudowa cynkowa zapewnia mechaniczną wytrzymałość, a oddzielna osłona przeciwpyłowa chroni styki, gdy nie są używane. Zgodność z klasą EA gwarantuje wydajność wysokoczęstotliwościową odpowiednią do zastosowań 10 Gigabit Ethernet. Wbudowane kompaktowe zarządzanie kablami upraszcza terminację dla żył AWG24/1 do AWG22/1, a gniazdo obsługuje PoE+ (IEEE 802.3at). Odciążenie naprężenia za pomocą opaski kablowej zmniejsza naprężenie mechaniczne na zakończeniu kabla.

Kluczowe specyfikacje

• Materiał obudowy: odlew ciśnieniowy z cynku
• Osłona przeciwpyłowa: oddzielna, zdejmowalna
• Klasa wydajności: EA (ISO 11801 AMD1:2009; AMD2:2010-04)
• Organizer kabli: kompaktowy, dla AWG24/1 .. AWG22/1
• Schemat połączeń par: TIA/EIA 568 A/B
• Obsługa PoE: PoE+ (IEEE 802.3at)
• Odciążenie naprężenia: za pomocą opaski kablowej

Sposób użycia

Zdejmij izolację z kabla zgodnie ze standardową praktyką instalacyjną, wprowadź żyły do kompaktowego organizera kabli i postępuj zgodnie z przypisaniem par TIA/EIA 568 A lub B podczas terminacji. Umieść moduł w otworze keystone, załóż oddzielną osłonę przeciwpyłową, jeśli jest wymagana, i zabezpiecz odciążenie naprężenia opaską kablową, aby zminimalizować naprężenie zakończenia. Zweryfikuj ciągłość i wydajność po instalacji.

Zalecenia

Używaj tego gniazda keystone do instalacji wymagających wydajności klasy EA i możliwości PoE+. Dopasuj rozmiar żyły do AWG24/1–AWG22/1, przestrzegaj schematu połączeń par TIA/EIA i przeprowadź testy poinstalacyjne, aby potwierdzić jakość łącza.
