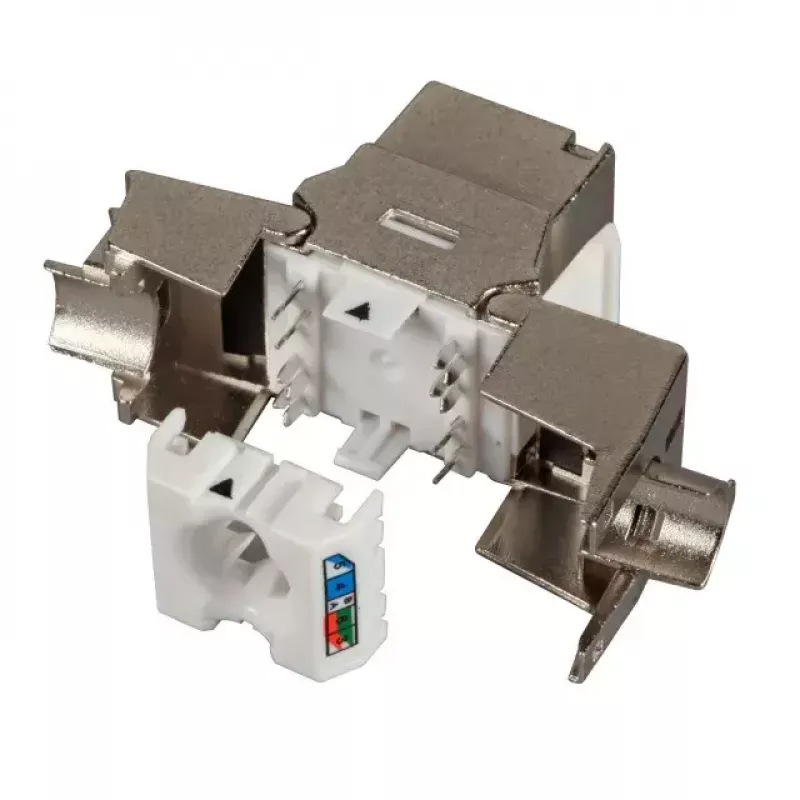

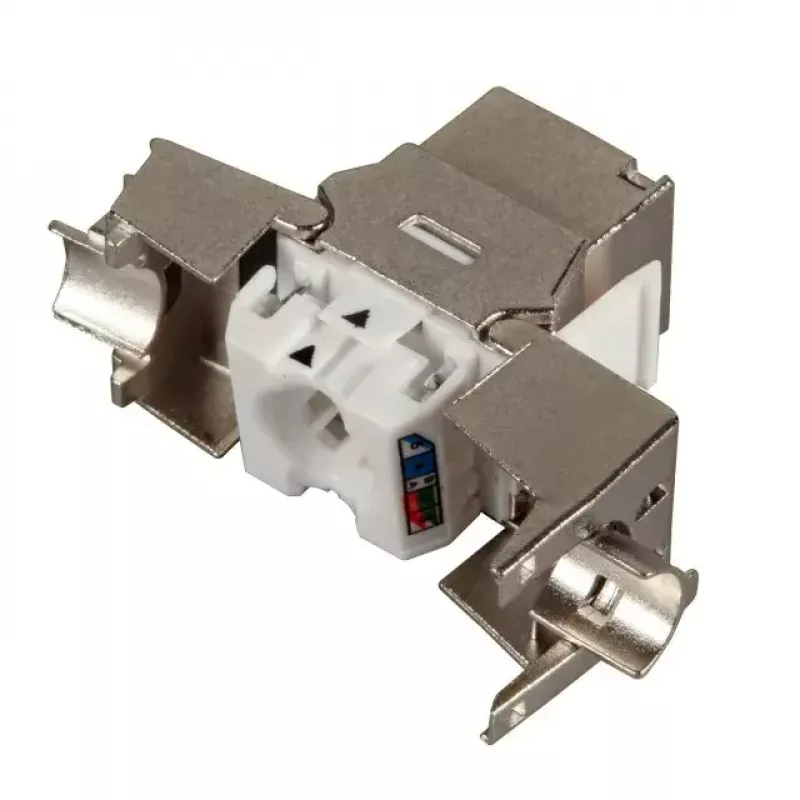

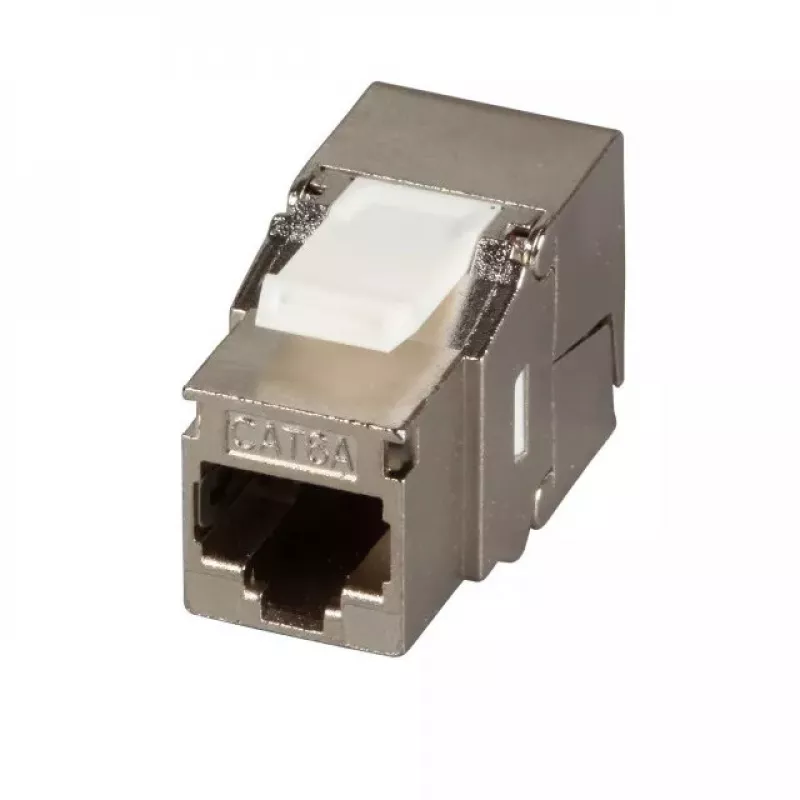

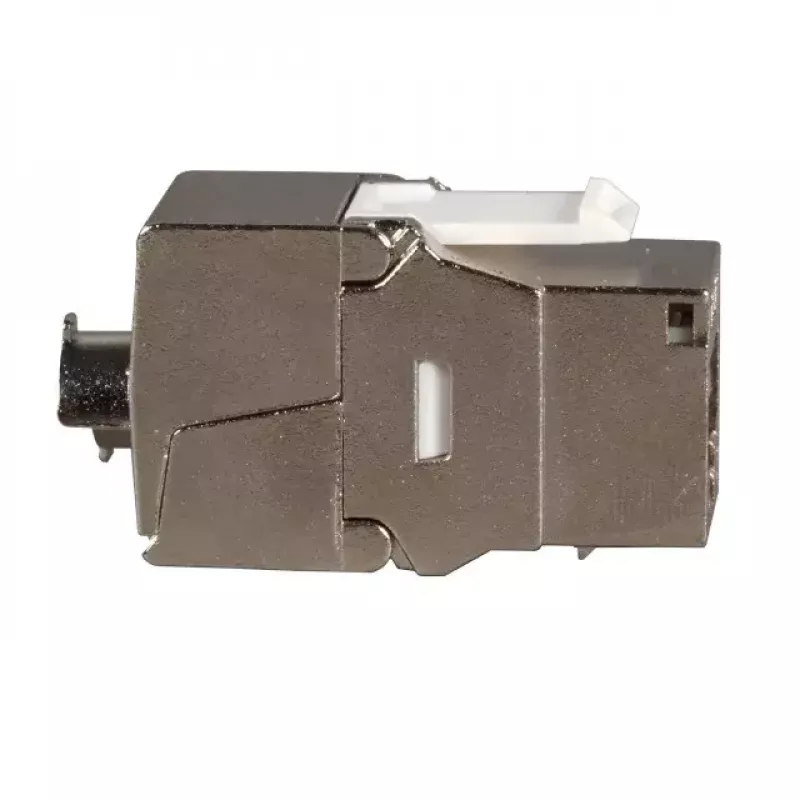

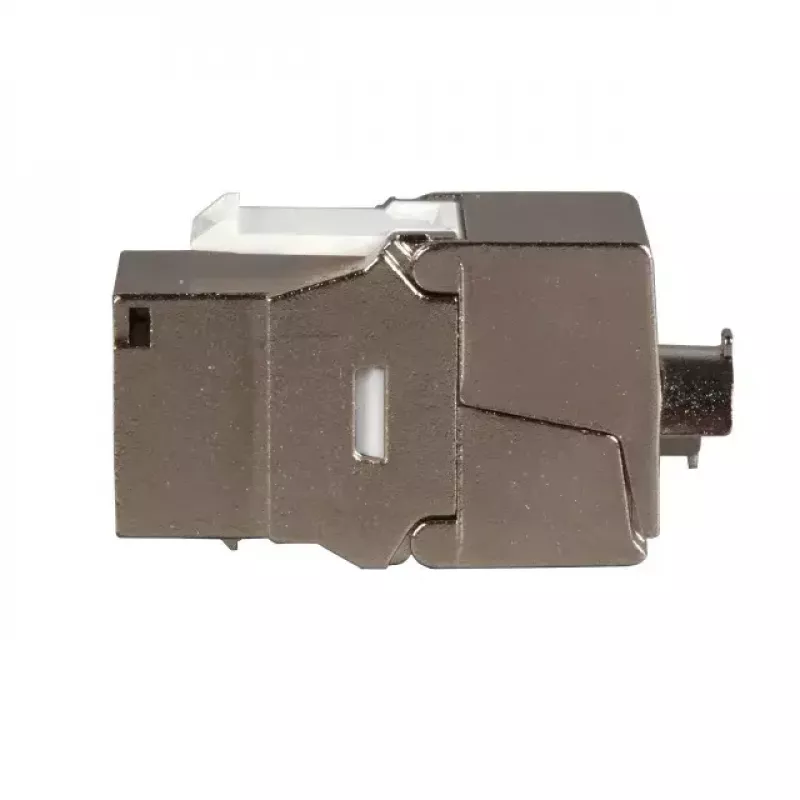

Keystone Module EFB Elektronik E-20091

Moduł keystone EFB Elektronik E-20091 to ekranowany komponent z odlewu cynkowego ze złączem RJ-45, zaprojektowany do kompaktowych i niezawodnych terminacji sieciowych. Jest certyfikowanym komponentem kat.6A i obsługuje PoE/PoE+, aby zapewnić zgodność z nowoczesnymi wymaganiami dotyczącymi zasilania sieciowego. Moduł nadaje się do montażu w panelach rozdzielczych i ramach zgodnych z keystone i jest sprzedawany jako pojedyncza sztuka w metalicznym wykończeniu.

Zalety

Odlewany cynkowy korpus zapewnia trwały, 360-stopniowy kontakt ekranu i oddzielne uziemienie z tyłu. Certyfikacja zgodnie z ISO/IEC 11801 Ed.2.2 i IEC 60603-7-51 potwierdza wydajność kat.6A. Kompaktowy sorter kabli i elastyczne odciążenie naprężenia pasują do różnych typów przewodów i średnic kabli, a niezależny kontakt ekranu i dwie opaski kablowe zabezpieczają kabel i utrzymują integralność ekranowania.

Zastosowanie

• Instalacje okablowania strukturalnego wymagające wydajności kat.6A
• Sieci dostarczające urządzenia PoE lub PoE+
• Płytki ścienne, panele krosowe i ramy rozdzielcze zgodne z keystone (nie nadaje się do gniazd UAE)

Kluczowe specyfikacje

• Marka: EFB Elektronik, Model: E-20091
• Certyfikacja: Komponent kat.6A – ISO/IEC 11801 Ed.2.2; IEC 60603-7-51
• Korpus: Odlew cynkowy ekranowany
• Złącze: RJ-45
• Kompatybilność kabli: AWG 24/1 .. 22/1 i AWG 26/7 .. 24/7
• Maksymalna średnica kabla: 8.5 mm
• Kod kolorów par: TIA 568A/B
• Zasilanie: PoE / PoE+ zgodnie z IEEE802.3af/at
• Uziemienie: Oddzielny tylny styk uziemiający
• Montaż: Standard keystone (nie dla UAE)
• Sprzedaż: Pojedyncza sztuka; Wykończenie: Metaliczne

Sposób użycia

Zakończ kabel sieciowy za pomocą kompaktowego sortera dostosowanego do określonych zakresów AWG i postępuj zgodnie z kodowaniem kolorów par TIA 568A lub 568B. Włóż moduł do otworu zgodnego z keystone w płytce ściennej lub panelu krosowym, aż zaskoczy na miejsce. Zabezpiecz kabel elastycznym odciążeniem naprężenia i dwoma dołączonymi opaskami kablowymi, upewniając się, że ekran styka się ze ścieżką uziemiającą 360° i że oddzielny tylny styk uziemiający jest podłączony, jeśli jest to wymagane.

Zalecenia

Używaj E-20091 w instalacjach wymagających wydajności kat.6A i obsługi PoE/PoE+. Nie instaluj w gniazdach typu UAE. Aby uzyskać najlepsze ekranowanie i uziemienie, upewnij się, że tylny styk uziemiający jest podłączony do przewodu uziemiającego panelu i wybierz kable o średnicach mieszczących się w określonym zakresie (≤ 8.5 mm).
