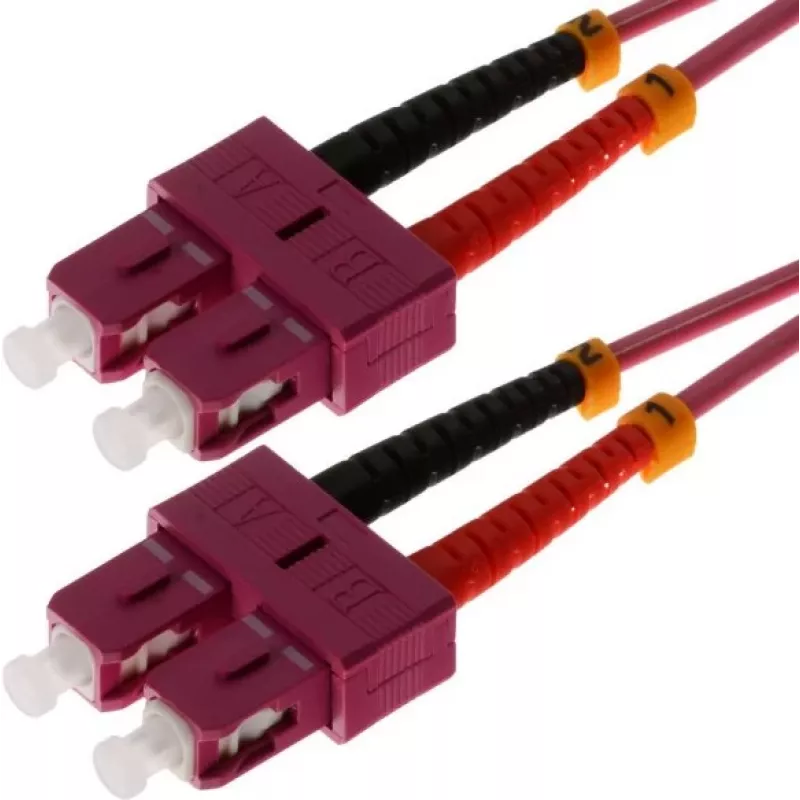

Kabel światłowodowy Helos 20m OM4 SC/SC

Kabel światłowodowy Helos 20m OM4 SC/SC to wielomodowy, dupleksowy kabel krosowy o średnicy rdzenia 50 µm, przeznaczony do szybkiej transmisji danych na odcinku 20 metrów. Wykorzystuje włókno OM4 klasy gradientowej, które zapewnia podwyższoną przepustowość i zmniejszoną dyspersję modalną w porównaniu z włóknami wielomodowymi niższej klasy, a złącza SC na obu końcach umożliwiają sprzęganie typu push-pull z niezawodnym wyrównaniem i niskim tłumieniem wtrąceniowym. Kabel nadaje się do okablowania strukturalnego w centrach danych, serwerowniach i punktach dystrybucyjnych sieci, gdzie wymagane są przewidywalna wydajność wielomodowa oraz łącza pełnodupleksowe.

Zalety

Konstrukcja z włókna szklanego OM4 zapewnia lepszą wydajność pasma na odległość dla zastosowań przy 850 nm, umożliwiając wyższe szybkości transmisji danych i większe zasięgi w porównaniu z OM3 i standardowymi typami wielomodowymi. Zakończenia SC/SC oferują solidne, łatwe w obsłudze połączenia z niskim odbiciem wstecznym i stabilnym mechanicznym wyrównaniem. Długość 20 metrów daje elastyczność przy typowych połączeniach między szafami rack lub między urządzeniami bez dodatkowego łączenia czy przełączania, a układ dupleksowy wspiera jednoczesną transmisję i odbiór w jednym zespole kablowym.

Zastosowanie

• Przełączanie w centrach danych i połączenia między urządzeniami
• Klastry obliczeniowe wysokiej wydajności i sieci pamięci masowej (SAN)
• Segmenty szkieletowe sieci korporacyjnych i okablowanie poziome
• Połączenia transceiverów optycznych wymagających interfejsów SC

Kluczowe specyfikacje

• Typ włókna: Wielomodowy OM4
• Średnica rdzenia: 50 µm
• Typ złączy: SC do SC, dupleks
• Długość: 20 metrów
• Tryb: Pełny dupleks
• Typowe zastosowania: łącza oparte na VCSEL 850 nm, transceivery wielomodowe

Sposób użycia

Zainstaluj kabel Helos 20m OM4 SC/SC, wkładając każde złącze SC do odpowiedniego adaptera SC lub portu transceivera, aż zatrzask się zablokuje. Upewnij się, że kanały nadawczy (TX) i odbiorczy (RX) są prawidłowo sparowane na obu końcach, aby utrzymać poprawną komunikację pełnodupleksową. Poprowadź kabel wzdłuż paneli do zarządzania kablami lub przez korytka kablowe, unikając ostrych zagięć; zachowaj minimalny promień gięcia określony dla wielomodowych kabli krosowych. Przed wdrożeniem sprawdź czoła złączy pod kątem zanieczyszczeń i w razie potrzeby oczyść odpowiednimi narzędziami do czyszczenia włókien światłowodowych, aby uniknąć zwiększonego tłumienia lub problemów z połączeniem.

Zalecenia

Używaj tego kabla OM4 dupleks do łączy wielomodowych na krótkie i średnie odległości, gdzie stosowane są transceivery 850 nm. Przechowuj złącza z założonymi zatyczkami, gdy nie są używane, unikaj nadmiernej siły ciągnięcia kabla i przechowuj kabel zwinięty bez ciasnych pętli, aby zachować wydajność włókna i integralność mechaniczną.
