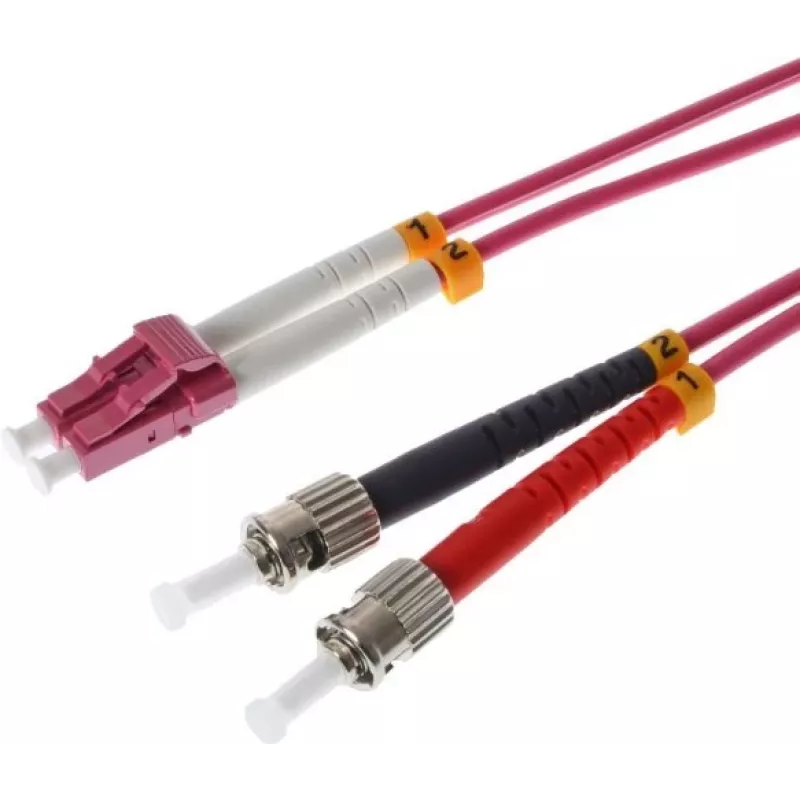

Kabel światłowodowy Helos 3m OM4 LC/ST

Kabel światłowodowy Helos 3m OM4 LC/ST to wielomodowy kabel dupleksowy z rdzeniem 50 µm, przeznaczony do szybkiej transmisji danych w sieciach i środowiskach InfiniBand. Jeden koniec zakończony jest złączem LC, a drugi rozdziela się na dwa złącza ST, co zapewnia kompatybilność z szeregiem urządzeń sieciowych i transceiverów. Dzięki szklanemu rdzeniowi klasy OM4 i 3-metrowej długości w osłonie, kabel zapewnia niskie tłumienie i stałą jakość sygnału na łączach krótkiego i średniego zasięgu.

Zalety

Ten kabel światłowodowy obsługuje charakterystykę wielomodową OM4, oferując wyższy iloczyn pasma i odległości w porównaniu z niższymi klasami OM, co sprawdza się w zastosowaniach takich jak łącza 10G/40G i niektóre 100G na krótkich dystansach. Zakończenie LC na dwa ST zapewnia praktyczną elastyczność łączenia w systemach łączących transceivery ze złączem LC z urządzeniami zakończonymi ST. Średnica rdzenia 50 µm i konfiguracja dupleksowa umożliwiają komunikację w pełnym dupleksie przy zachowaniu znormalizowanej wielomodowej szerokości pasma modalnego i zmniejszonej tłumienności wtrąceniowej po prawidłowej instalacji.

Zastosowanie

• Połączenia wielogigabitowe krótkiego zasięgu w centrach danych
• Połączenia InfiniBand i łącza obliczeniowe o wysokiej wydajności
• Sprzęt sieciowy dla przedsiębiorstw z mieszanymi portami LC i ST
• Panele krosowe i ramy dystrybucji optycznej w środowiskach szaf rack

Kluczowe specyfikacje

• Typ światłowodu: Wielomodowy OM4
• Średnica rdzenia: 50 µm
• Długość: 3 m
• Złącze 1: LC (pojedyncze złącze)
• Złącze 2: Podwójne ST
• Konfiguracja: Dupleks
• Typowe zastosowanie: Łącza optyczne krótkiego i średniego zasięgu

Sposób użycia

Podłącz końcówkę LC do transceivera lub portu zgodnego z LC, a dwa złącza ST włóż do odpowiednich gniazd ST w urządzeniu docelowym, upewniając się o prawidłowej orientacji i stabilnym osadzeniu. Unikaj zginania kabla poza zalecany minimalny promień gięcia, a przed połączeniem utrzymuj złącza w czystości, wolne od kurzu; w razie potrzeby użyj narzędzia do czyszczenia światłowodów. Poprowadź kabel przez tace do zarządzania okablowaniem lub wzdłuż kanałów w szafie, aby uniknąć naprężeń mechanicznych, i oznacz oba końce, aby uprościć przyszłą konserwację i rozwiązywanie problemów.

Zalecenia

W celu uzyskania optymalnej wydajności należy używać kabla Helos OM4 w środowiskach, w których wymagane są specyfikacje wielomodowe OM4, oraz łączyć go z kompatybilnymi transceiverami i osprzętem krosowym klasy OM4. Utrzymuj złącza w czystości, przestrzegaj limitów promienia gięcia i unikaj ostrych zagięć. W przypadku łączy zbliżających się do górnej granicy odległości dla OM4 przy konkretnych standardach wielogigabitowych, przed wdrożeniem zweryfikuj bilans mocy łącza i szerokość pasma modalnego za pomocą odpowiedniego sprzętu testowego.
