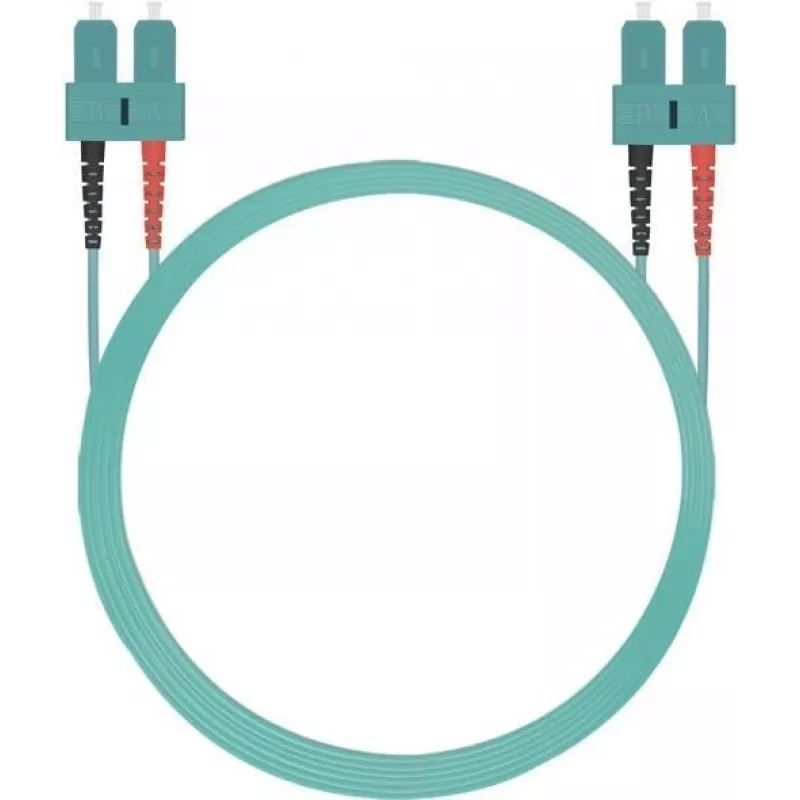

Kabel światłowodowy Helos 7.5m OM3 SC/SC

Kabel światłowodowy Helos 7,5 m OM3 SC/SC został zaprojektowany do obsługi szybkiej transmisji danych w środowiskach okablowania strukturalnego. Wykorzystuje światłowód wielomodowy OM3 o średnicy rdzenia 50 µm i złączach SC na obu końcach, skonfigurowanych do pracy w trybie pełnego dupleksu. Długość 7,5 metra zapewnia elastyczny zasięg do łączenia przełączników, serwerów i aktywnego sprzętu sieciowego w centrach danych, serwerowniach i szafach biurowych, zachowując integralność sygnału dla łączy na krótkie i średnie odległości.

Zalety

Konstrukcja światłowodu wielomodowego OM3 oferuje wyższą przepustowość i ulepszoną szerokość pasma modalnego w porównaniu z włóknami wielomodowymi niższej klasy, zapewniając niezawodną wydajność dla 10 Gigabit Ethernet i innych szybkich protokołów w łączach wielomodowych. Złącza SC zapewniają mechanizm zatrzaskowy push-pull, który jest łatwy w instalacji i konserwacji, a konfiguracja dupleksowa SC/SC gwarantuje prawidłową polaryzację i proste łączenie ze standardowymi portami dupleksowymi. Długość 7,5 m równoważy zasięg i łatwość zarządzania, zmniejszając potrzebę stosowania paneli krosowych lub dodatkowych przedłużaczy w typowych połączeniach rack-to-rack.

Zastosowanie

• Połączenia poziome i rack-to-rack w centrach danych
• Połączenia serwer-przełącznik w sieciach korporacyjnych
• Szybkie łącza wielomodowe, takie jak 10 GBASE-SR
• Kable krosowe w pomieszczeniach telekomunikacyjnych i punktach dystrybucyjnych

Kluczowe specyfikacje

• Typ włókna: OM3 wielomodowy
• Średnica rdzenia: 50 µm
• Typ złącza: duplex SC na duplex SC
• Konfiguracja: pełny dupleks
• Długość kabla: 7,5 m
• Typowe zastosowanie: krótkie i średnie łącza wielomodowe (centra danych/przedsiębiorstwa)

Sposób użycia

Sprawdź powierzchnie czołowe obu złączy SC pod kątem zanieczyszczeń przed podłączeniem; w razie potrzeby wyczyść odpowiednimi narzędziami do czyszczenia włókien. Zachowaj odpowiedni promień gięcia podczas prowadzenia kabla, aby uniknąć strat spowodowanych mikrozgięciami, i zabezpiecz kabel w ścieżkach zarządzania kablami lub panelach krosowych, aby uniknąć naprężeń złączy. Włóż dupleksowe złącza SC do pasujących portów dupleksowych, upewniając się, że polaryzacja jest prawidłowa dla kanałów nadawania i odbioru. W celu weryfikacji wydajności optycznej wykonaj testy tłumienia wtrąceniowego i ciągłości po instalacji za pomocą odpowiedniego przyrządu testowego.

Zalecenia

Przechowuj kabel zwinięty bez ciasnych zagięć i chroń powierzchnie czołowe złączy zaślepkami do momentu instalacji. W przypadku łączy 10 Gb/s należy przestrzegać zalecanego budżetu strat łącza i standardów dla światłowodu wielomodowego OM3 oraz unikać spawania lub nadmiernych przejść złączowych, aby utrzymać jakość sygnału.
