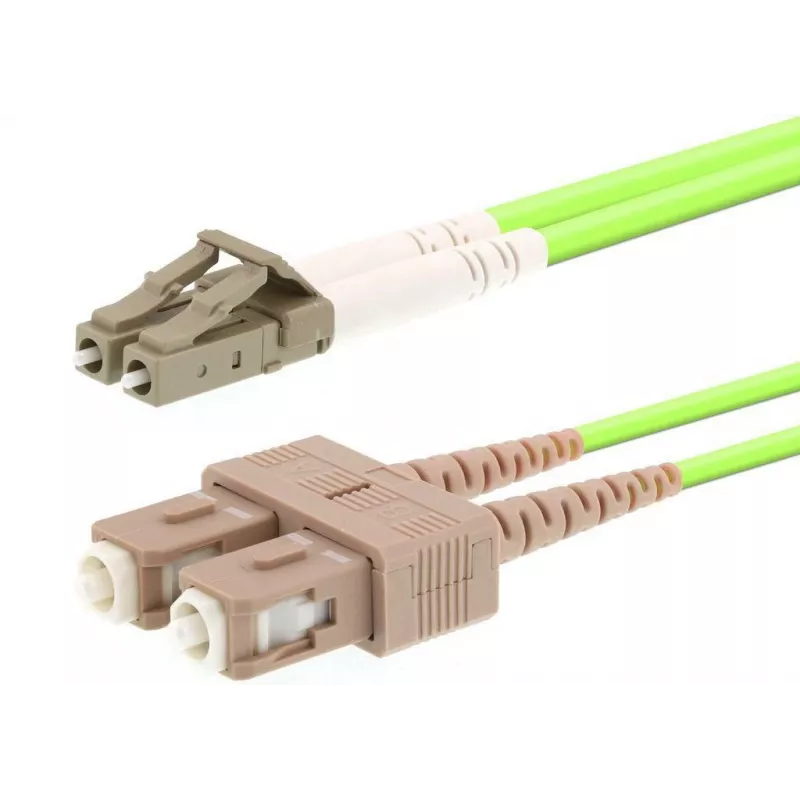

Kabel światłowodowy LOGON AL5LCSC20I/5I OM5 20 m LC–SC 50 µm duplex jasnozielony

LOGON AL5LCSC20I/5I OM5 20 m LC–SC 50 µm duplex jasnozielony to 20-metrowy wielomodowy kabel krosowy światłowodowy ze złączem LC na jednym końcu i złączem SC na drugim. Kabel wykorzystuje 50 µm wielomodowe włókno WideBand OM5 niewrażliwe na zginanie, zoptymalizowane pod kątem wielofalowego zwielokrotniania z podziałem falowym krótkiego zasięgu (SWDM) i szybkich łączy danych w serwerowniach, centrach danych i sieciach korporacyjnych. Jasnozielona powłoka zapewnia standardowe kodowanie kolorami OM5, co ułatwia identyfikację i organizację infrastruktury okablowania.

Zalety

Kabel zapewnia przepustowość równoważną OM4 w rozszerzonym oknie długości fal (850–950 nm), umożliwiając transmisję dupleksową w nowoczesnych systemach wielofalowych 40/100/400 Gb/s, przy jednoczesnej kompatybilności z istniejącymi wdrożeniami wielomodowymi. Konstrukcja niewrażliwa na zginanie i konstrukcja z ciasnym buforem poprawiają odporność na makro- i mikrozginanie, umożliwiając instalację w kompaktowych systemach zarządzania kablami i ścieżkach o małym promieniu zgięcia. Kombinacja złączy LC–SC obsługuje elastyczne połączenia między urządzeniami z portami LC i SC.

Zastosowanie

• Szybkie łącza w centrach danych i serwerowniach
• Szkielety sieci korporacyjnych i okablowanie poziome
• Aplikacje wykorzystujące transceivery wielofalowe SWDM (40/100/400 Gb/s)
• Panele krosowe i urządzenia wymagające połączeń LC–SC
• Środowiska wymagające identyfikacji kolorystycznej OM5

Kluczowe specyfikacje

• Typ włókna: WideBand OM5 wielomodowy, niewrażliwy na zginanie
• Średnica rdzenia: 50 µm
• Długość: 20 m
• Końcówki złączy: LC (jeden koniec) na SC (drugi koniec)
• Transmisja: Dupleks wielomodowy
• Zoptymalizowany zakres długości fal: 850–950 nm (obsługa SWDM)
• Kolor powłoki: Jasnozielony (standard OM5)
• Konstrukcja: Ciasno buforowana, dwuwarstwowa powłoka akrylanowa utwardzana promieniami UV
• Niska wrażliwość na makro- i mikrozginanie dla kompaktowego prowadzenia

Sposób użycia

Poprowadź 20 m kabel krosowy LC–SC między portem LC na jednym urządzeniu a portem SC na drugim, zapewniając prawidłową orientację nadawania/odbioru dla łączy dupleksowych. Unikaj ostrych zagięć i zabezpiecz kabel w tackach lub organizerach do zarządzania kablami, aby zachować zalecany promień zgięcia. Oczyść powierzchnie czołowe złączy przed połączeniem przy użyciu odpowiednich narzędzi do czyszczenia włókien i sprawdź za pomocą mikroskopu inspekcyjnego do włókien, jeśli jest dostępny. Podczas podłączania do paneli krosowych postępuj zgodnie z oznaczeniami paneli i zachowaj spójne kodowanie kolorami dla łączy OM5.

Zalecenia

Aby uzyskać niezawodną wydajność, używaj kabla z transceiverami obsługującymi SWDM i w zgodnych systemach wielomodowych. Zachowaj promienie zgięcia zalecane w praktyce branżowej, utrzymuj złącza wolne od kurzu i przechowuj nadmiar pętli kabla bez skręcania. Używaj jasnozielonej powłoki do oddzielenia łączy OM5 od innych kategorii włókien w szafach i tackach.
