Kabel sygnałowy PHOENIX-CONTACT 1671085, 5 m, czarny/szary

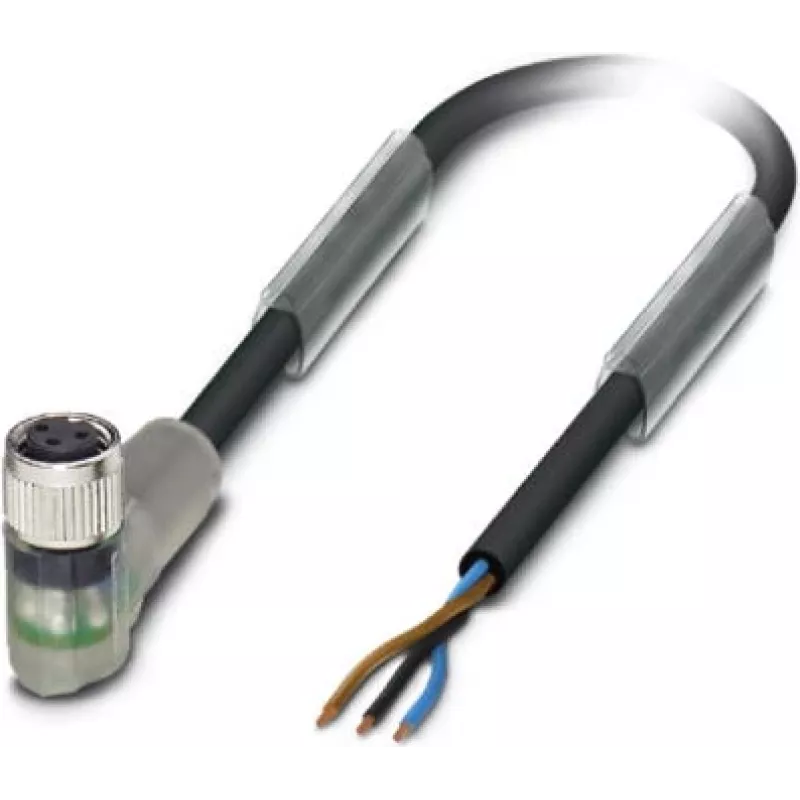

PHOENIX-CONTACT 1671085 to fabrycznie zakończony kabel sygnałowy o całkowitej długości 5 m, dostępny w kolorze czarnym i szarym. Zaprojektowany jako kabel czujnikowo-aktualizacyjny z trzema przewodnikami, kabel wykorzystuje płaszcz z PUR bez halogenu dla mechanicznej wytrzymałości i zwiększonego bezpieczeństwa w środowiskach przemysłowych. Jeden koniec jest wyposażony w gniazdo kątowe M8 z dwoma diodami LED statusu, podczas gdy przeciwny koniec jest wolny do bezpośredniego okablowania do sprzętu lub połączeń zaciskowych. Ten kabel jest przeznaczony do okablowania sygnałowego i sterującego, gdzie wymagany jest niezawodny, wstępnie zmontowany przewód o długości 5 m.

Zalety

Płaszcz z PUR bez halogenu zapewnia odporność na ścieranie i oleje, jednocześnie zmniejszając ryzyko szkodliwych emisji w przypadku pożaru. Zintegrowane kątowe gniazdo M8 upraszcza montaż w ograniczonej przestrzeni, a dwie diody LED na złączu pozwalają na szybką wizualną weryfikację obecności sygnału lub zasilania. Fabryczne zakończenie eliminuje potrzebę zaciskania lub lutowania na miejscu, co zapewnia stałą jakość połączeń i skrócenie czasu montażu.

Nadaje się do

• Podłączania czujników i aktuatorów w automatyce przemysłowej
• Okablowania sygnałowego i sterującego wewnątrz szaf sterowniczych
• Połączeń sygnałowych w obrabiarkach i systemach przenośnikowych
• Modernizacji lub wymiany istniejących 5-metrowych przewodów sygnałowych

Kluczowe specyfikacje

• Funkcja: kabel sygnałowy czujnika/aktuatora (3-pozycyjny)
• Złącze: kątowe gniazdo M8 na jednym końcu z dwoma diodami LED statusu
• Płaszcz kabla: PUR bez halogenu, czarny/szary (RAL 7021)
• Wolny koniec kabla po przeciwnej stronie do bezpośredniego podłączenia
• Długość: 5,0 m
• Właściwości mechaniczne: płaszcz odporny na ścieranie i oleje, odpowiedni do zastosowań przemysłowych

Jak stosować

Poprowadzić kabel od urządzenia sterowniczego do czujnika lub aktuatora, unikając ostrych krawędzi i źródeł nadmiernego ciepła. Włożyć kątowe złącze M8 do pasującego gniazda M8 w urządzeniu, aż do pełnego osadzenia i zabezpieczenia. Podłączyć wolny koniec kabla do wymaganych punktów zaciskowych lub złącza zgodnie ze schematem okablowania urządzenia i obowiązującymi normami okablowania. Sprawdzić polaryzację złącza i obserwować dwie diody LED, aby zweryfikować obecność zasilania lub sygnału przed uruchomieniem.

Zalecenia

Dla niezawodnego działania należy unikać prowadzenia kabla w pobliżu linii wysokiego napięcia lub dużych obciążeń indukcyjnych bez odpowiedniego odstępu. Przy mocowaniu do zacisków stosować odciążenie na wolnym końcu, a złącze i płaszcz okresowo sprawdzać pod kątem śladów zużycia lub uszkodzeń. Podczas wykonywania połączeń przestrzegać schematów okablowania producenta i lokalnych przepisów bezpieczeństwa elektrycznego.
