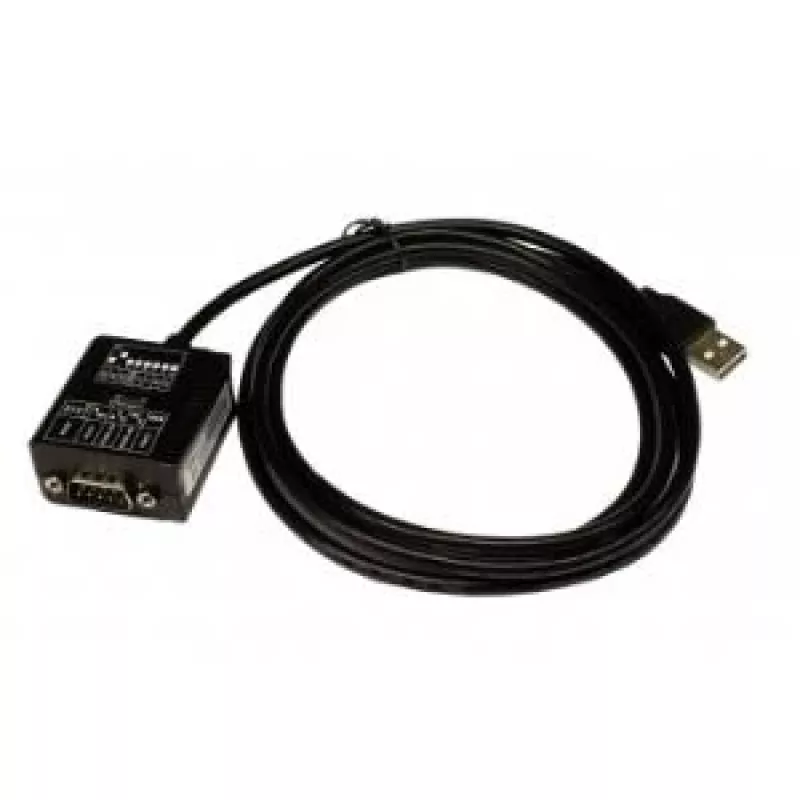

Kabel szeregowy EXSYS EX-1309-9 Czarny 1.8 m USB Typ-A DB-9

Kabel EXSYS EX-1309-9 USB 2.0 do RS-232/422/485 zapewnia pojedynczy, wysokowydajny port szeregowy RS-232 zgodny z UART typu 16C550 poprzez 9-pinowe męskie złącze DB-9. Zaprojektowany do komputerów PC, cienkich klientów, notebooków i serwerów, natychmiast rozszerza porty COM systemu poprzez połączenie USB 1.1/2.0 Typ-A bez konieczności otwierania komputera. Kabel ma długość 1,8 m, jest czarny i waży około 0,15 kg.

Zalety

Ten kabel szeregowy zapewnia niezawodną komunikację szeregową z wbudowanym 16-bajtowym buforem FIFO (16C550), obsługuje wiele standardów szeregowych (RS-232, RS-422, RS-485) w jednym adapterze i jest zasilany z magistrali USB. Jego konstrukcja plug-and-play umożliwia szybką instalację i natychmiastowe rozszerzenie portu COM. Opcjonalne funkcje obejmują zasilanie przez złącze DB-9 oraz wsparcie dla opcjonalnego zestawu montażowego DIN do instalacji w szafie.

Zastosowanie

• Podłączanie starszych urządzeń RS-232 (modemy, drukarki szeregowe, aparatura pomiarowa) do nowoczesnych komputerów wyposażonych tylko w USB
• Zastosowania przemysłowe wymagające połączeń RS-422 lub RS-485
• Serwis terenowy, konserwacja i konfiguracja sprzętu sieciowego oraz sterowników

Kluczowe specyfikacje

• Model: EXSYS EX-1309-9
• Złącza: USB Typ-A na DB-9 (9-pinowe męskie)
• Obsługiwane interfejsy: RS-232 (V.24), RS-422 (4-przewodowy pełny dupleks), RS-485 (2-przewodowy półdupleks i 4-przewodowy pełny dupleks)
• UART: typu 16C550 z 16-bajtowym FIFO
• Format danych: bity danych 7 lub 8; bity stopu 1, 1,5 lub 2; parzystość: brak, parzysta, nieparzysta, spacja, znacznik
• Sygnały RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
• Zasilanie: z magistrali USB; opcjonalnie przez DB-9
• Długość i kolor: 1,8 m, czarny
• Waga: 0,15 kg

Jak używać

Podłącz wtyczkę USB Typ-A do dostępnego portu USB 1.1 lub 2.0 w komputerze PC, notebooku lub serwerze. Podłącz męskie złącze DB-9 do urządzenia szeregowego, stosując odpowiednie okablowanie dla RS-232, RS-422 lub RS-485 w zależności od potrzeb. Urządzenie jest domyślnie zasilane z magistrali; jeśli korzystasz z zasilania przez DB-9, upewnij się, że podłączone urządzenie obsługuje tę opcję. Zainstaluj wymagane sterowniki dostarczone przez system operacyjny lub Exsys, aby włączyć wirtualny port COM, jeśli system nie rozpoznaje adaptera automatycznie.

Zalecenia

W środowiskach przemysłowych o wysokim poziomie zakłóceń elektrycznych należy używać ekranowanego okablowania i prawidłowego uziemienia. Przed włączeniem urządzeń sprawdź okablowanie sygnałowe (pary TX/RX lub pary różnicowe), a do instalacji na duże odległości lub w konfiguracjach z wieloma punktami wybierz RS-422 lub RS-485.
