Kabel USB DELOCK 63983 — pojedyncze opakowanie, standardowe złącze USB

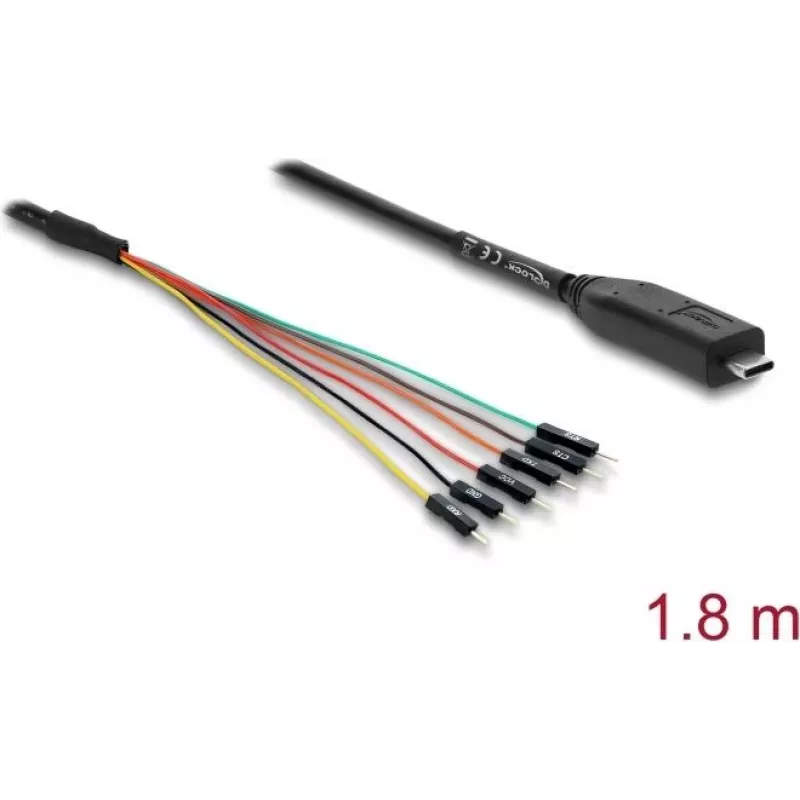

DELOCK 63983 to kabel USB dostarczany jako pojedyncza sztuka, który zapewnia standardowe połączenie USB do przesyłania danych i ładowania między kompatybilnymi urządzeniami. Ten wariant to adapter USB 2.0 Type-C na UART TTL (5 V) ze zintegrowanym 6-pinowym złączem kołkowym wyprowadzającym sygnały TX, RX, CTS, RTS, VCC (5 V) i GND. Dzięki długości kabla 1,8 m jest przeznaczony do prac warsztatowych, rozwojowych i terenowych, gdzie host USB musi łączyć się bezpośrednio z urządzeniami szeregowymi na poziomie TTL i, w razie potrzeby, dostarczać 5 V do płytki docelowej.

Zalety

Adapter łączy łączność USB 2.0 Type-C ze standardowymi 5-woltowymi poziomami szeregowymi TTL, umożliwiając bezpośrednią komunikację szeregową bez potrzeby stosowania oddzielnej przetwornicy zasilania. Odsłonięte 6-pinowe złącze kołkowe zawiera linie sprzętowej kontroli przepływu (CTS i RTS) oraz dedykowane wyjście 5 V do zasilania kompatybilnych urządzeń docelowych. Długość 1,8 m zapewnia elastyczność w rozmieszczaniu urządzeń i zmniejsza naprężenia mechaniczne w pobliżu złącza hosta podczas testowania lub prac rozwojowych.

Zastosowanie

• Dostęp do konsol szeregowych w routerach, komputerach jednopłytkowych i systemach wbudowanych
• Tworzenie i debugowanie mikrokontrolerów z użyciem UART na poziomie TTL
• Wgrywanie oprogramowania sprzętowego i interakcja z bootloaderem wymagające połączenia szeregowego
• Testowanie sprzętu i diagnostyka z wykorzystaniem sterowania przepływem CTS/RTS
• Scenariusze prototypowania, w których wygodne jest zasilanie 5 V z adaptera

Kluczowe specyfikacje

• Interfejs: USB 2.0 Type-C do UART TTL
• Linie sygnałowe UART: TX, RX, CTS, RTS, VCC (5 V), GND
• Poziom napięcia sygnału: 5 V TTL dla danych i wyjścia VCC
• Długość kabla: 1,8 m
• Złącze: 6-pinowe złącze kołkowe do bezpośredniego dostępu

Sposób użycia

Podłącz wtyk Type-C do portu hosta USB w komputerze PC lub kompatybilnym urządzeniu obsługującym USB 2.0. Podłącz 6-pinowe złącze kołkowe do urządzenia docelowego, zwracając uwagę na prawidłowe dopasowanie, tak aby TX jednej strony łączył się z RX drugiej i aby było wspólne GND. Jeśli wymagane jest zasilanie z adaptera, podłącz pin VCC (5 V) do urządzenia docelowego dopiero po sprawdzeniu, czy urządzenie akceptuje zasilanie 5 V. Uruchom emulator terminala lub program do komunikacji szeregowej na hoście, otwórz odpowiedni port COM/szeregowy i ustaw wymaganą szybkość transmisji oraz parametry szeregowe. Włącz sprzętową kontrolę przepływu w oprogramowaniu, gdy używasz linii CTS/RTS do niezawodnej transmisji.

Zalecenia

Przed podłączeniem sprawdź dopuszczalne napięcia logiczne i zasilające urządzenia docelowego; jeśli urządzenie wymaga logiki 3,3 V, użyj konwertera poziomów napięć lub odpowiedniego adaptera. Chroń kabel przed ostrymi zagięciami i unikaj narażania złączy na wilgoć. Podczas korzystania z kontroli przepływu skonfiguruj terminal zgodnie z zachowaniem RTS/CTS urządzenia docelowego, aby zapobiec problemom z komunikacją.
