Kabel USB DELOCK 63983 — pojedynczy kabel połączeniowy dla urządzeń USB

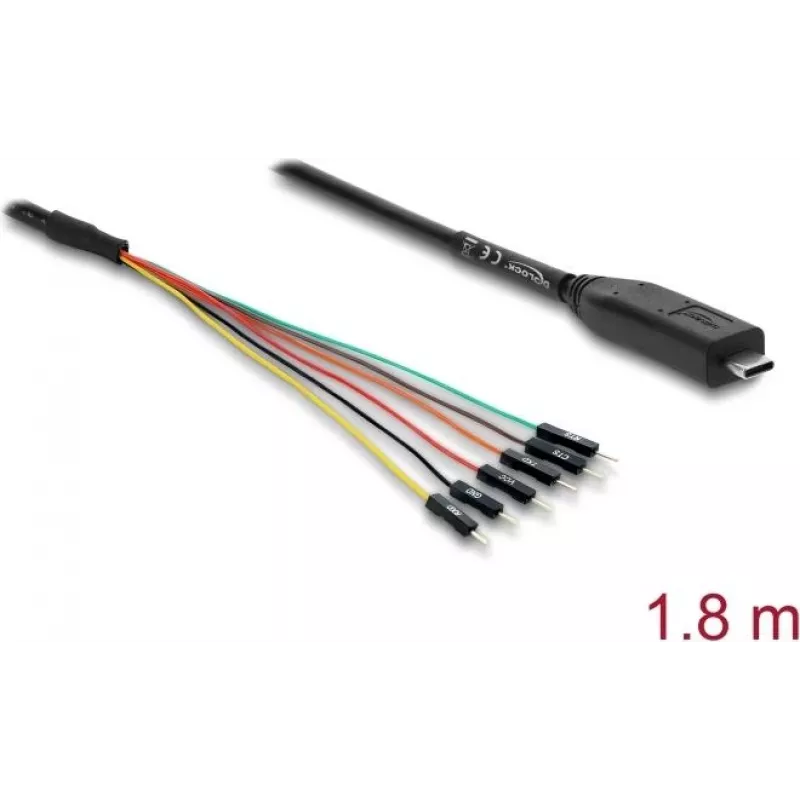

DELOCK 63983 to pojedynczy kabel USB przeznaczony do łączenia urządzeń kompatybilnych z USB w celu przesyłania danych i/lub zasilania. Rodzina produktów obejmuje również kompaktowy wariant konwertera USB 2.0 Type-C na UART TTL, który udostępnia 6-pinowe złącze kołkowe z liniami TX, RX, CTS i RTS oraz oddzielnym wyjściem 5 V, umożliwiając bezpośrednią komunikację szeregową między komputerem hosta a urządzeniami wbudowanymi wykorzystującymi logikę 3,3 V.

Zalety

Adapter obsługuje USB 2.0 przez złącze Type-C i wystawia standardowe sygnały sterujące UART dla sprzętowej kontroli przepływu, zapewniając niezawodną wymianę danych szeregowych. Dedykowane wyjście zasilania 5 V umożliwia zasilanie płytek docelowych lub czujników bezpośrednio z konwertera, podczas gdy sygnały TX/RX pracują na poziomie 3,3 V TTL, dopasowując się do typowych domen napięciowych mikrokontrolerów. Kompaktowa obudowa i wlutowane 6-pinowe złącze ułatwiają podłączanie i integrację w konfiguracjach deweloperskich i stanowiskach testowych.

Zastosowanie

• Wgrywanie oprogramowania układowego i komunikacja z bootloaderem szeregowym mikrokontrolerów
• Debugowanie i dostęp do konsoli szeregowej dla komputerów jednopłytkowych i systemów wbudowanych
• Podłączanie czujników i modułów wykorzystujących 3,3 V UART
• Prototypowanie i rozwój sprzętu, gdzie wymagana jest konwersja USB na szeregowe

Kluczowe specyfikacje

• Interfejs: USB Type-C (USB 2.0)
• Poziom logiczny: 3,3 V TTL dla TX/RX
• Złącze: 6-pinowe z liniami TX, RX, CTS, RTS i zasilającymi
• Napięcie wyjściowe: wyjście zasilania 5 V dla urządzeń zewnętrznych
• Obsługiwane sygnały: TX, RX, CTS, RTS (możliwa sprzętowa kontrola przepływu)
• Forma: kompaktowa płytka z wlutowanym złączem do bezpośredniego podłączania

Jak używać

Podłącz konwerter do komputera hosta za pomocą kabla USB Type-C, a następnie podłącz urządzenie docelowe do 6-pinowego złącza, łącząc TX z RX i RX z TX oraz masę. Jeśli wymagana jest sprzętowa kontrola przepływu, podłącz odpowiednio CTS i RTS. Użyj wyjścia 5 V do zasilania zewnętrznych modułów, jeśli ich wymagania dotyczące napięcia i prądu są zgodne. Zainstaluj niezbędne sterowniki na komputerze hosta, aby konwerter został wyliczony jako szeregowy port COM, a następnie otwórz terminal lub narzędzie programistyczne z prawidłową prędkością transmisji i ustawieniami komunikacji dla twojego urządzenia.

Zalecenia

Sprawdź tolerancję napięciową urządzenia docelowego przed podaniem wyjścia 5 V i zapewnij wspólną masę dla niezawodnej komunikacji. Jeśli urządzenie docelowe używa innego poziomu logicznego, zastosuj odpowiedni konwerter poziomów, aby zapobiec uszkodzeniom. Aby zapewnić stabilny przesył danych, potwierdź prawidłowe okablowanie TX/RX i włącz sprzętową kontrolę przepływu w terminalu lub narzędziu firmware, gdy używane są CTS/RTS.
